UQD-91智能浮球液位变送器
价格:550.00
地区:江苏省 淮安市
电 话:0517-86760058
手 机:19352366505
传 真:0517-86760058

一、仪表简介:
智能浮球液位变送器是由液位传感器和智能HART板(电流转换器)两部分组成,浮球与液位同步变化,控制干簧管吸合断开,从而使传感器内电阻成线性变化,再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出。远传供给控制室可实现液位的自动检测、控制和记录。
二、结构原理:
浮球液位变送器主要由磁浮球、传感器、变送器三部分组成。当磁浮球随液面的变化,沿导管而上下浮动时,浮球内的磁钢吸合传感器内相应位置上的干簧管使传感器的总电阻值发生变化,再由变送器将变化后的电阻信号转换成4-20mA的电信号输出,并通过数显控制仪或光柱数显仪对液位进行远距离测量,并可在显示仪上设定上、下限报警,实现对液位的远程数字控制。也可以由其它调节器构成液位恒值调节电脑控制系统,实现对液位的PID连续远程控制。
三、应用范围:
智能浮球液位变送器适用于炼油、化工、造纸、食品和制药等行业,也可适用污水处理及各类敞口或带压容器内介质液位的测量,对于地下贮槽和高层水箱的液位测量尤为理想仪表。 11-1.jpg四、*优势:
1、一体化 液位计设计,安装方便;
2、三线制接线,声波发射强劲;
3、低盲区,高灵敏度;
4、智能信号处理技术,适应各种工况;
5、液位计独到的自动功率控制,自动增益控制;
6、过压过流保护,雷电保护;
7、光电隔离的4~20mA电流输出;
8、失效保护,电流输出22mA;
9、液位计允许较大电流通过的双继电器用于泵控制或报警;
10、带有LCD或LED的大显示窗,便于调试和观察;
11、先进的自夹紧式接线端子,保证接线不松动;
12、声速可调整,测量更准确;
13、全塑料外壳(IP68),耐酸碱,适应恶劣环境;
14、液位计灵活的支架或法兰安装;
15、可选的直流DC24V或交流AC220V供电形式。
五、UQD-91智能浮球液位变送器性能指标:
1、变送器总长:≤6000mm(任选);
测量范围:L ≤5500mm;
安装高度:H ≤5700mm;H – L ≤200mm;
2、变送器准确度±1.5 %(测量高度H >1000mm)±1.5 %(测量高度500mm ≤H ≤1000mm);
3、输出信号:4~20mA两线制;
4、输出负载:90~1KΩ,0~500Ω;
5、接线盒外壳防护:I P65;
6、测量介质温度:- 20 ~ 130℃;
7、测量介质压力:≤0.6 Mpa;
8、测量介质条件:粘度≤0.07PaS。 密度≥0.8g /cm3;
9、浮球:标准供货¢150(导杆为¢25);
特殊供货¢56(导杆为¢12); ¢29(导杆为¢7.5)。
10、工作电压: D.C 24V,5A。

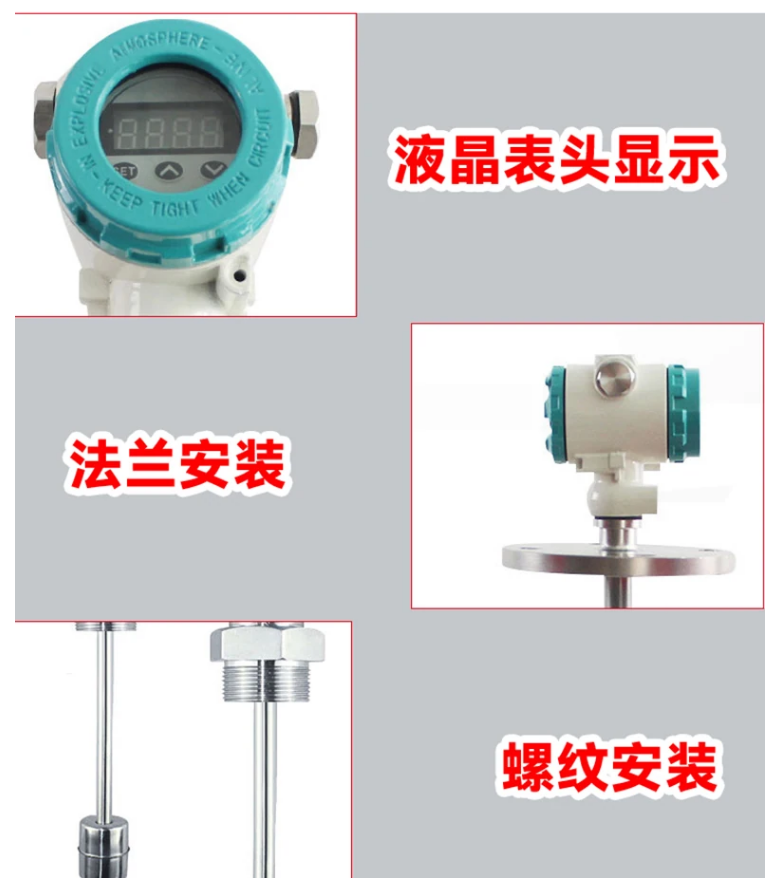

六、液位计分以下四种安装方式:
A:顶置安装    B:侧侧安装   C:侧底安装  D:支架安装
(订货时请用户注明安装形式和引颈长度L值。)对于敞口或非金属容器,可以采用支架安装方式。对于敞口或非金属容器,可以采用支架安装方式。
七、安装注意事项:
1、仪表应安装在其浮球上下运动时不受妨碍的位置上。
2、被测介质不应含有铁磁性杂质。
3、为了防止运输时浮球在密封管上高速滑落或撞击,引起测量带脱出,故仪表在出厂前, 用卡箍将浮球固定在密封密管底部,磁钢在密封管顶部。用户在安装使用前应先拆去卡箍,将浮球上升至 密封管顶部,然后轻缓地将浮球下移,针针应作相应的转动。
4、仪表的面扳指示为指针式,满度测量时指示数字为喱针方向排列,空度测量时指示数字为逆时 针方向排列。
5、仪表出厂时附有安装法兰,用户应有配管道法兰。
6、仪表的安装位置一般选择在量程之半。
八、UQD-91智能浮球液位变送器操作说明:20230906111513468.jpg1、按键操作:

调零键[Z]、调整键[S]、功能键[M]



操作内容

操作方法

备注

按键打开

同时按下[Z]和[S]键5秒钟以上,便可打开(LCD屏幕显示:OPEN)。


PV值清零

(即零位调整)

将浮球直接置于零位上,按键打开后,再同时按下[Z]、[S]键2秒钟以上,便可将当前PV值设置为0,(LCD屏幕显示:PV=0)

如果当前PV值与0值的偏差超出50%FS,PV值清零无效,(LCD屏幕显示:PVER)

4mA点有源迁移

按键调零:将浮球置于零位,按下[Z]键2秒钟,变送器将输出4mA电流,完成调零操作。(LCD屏幕显示:LSET)


20mA点有源迁移

按键调满:将浮球置于满位,按下[S]键2秒钟,变送器输出20mA电流,完成调满操作。(LCD屏幕显示:HSET)


变送器数据恢复

先按下[Z]键,再接通电源,继续按住[Z] 5秒钟以上,如果LCD屏幕显示OK,则说明已将变送器数据恢复到出厂时状态,松开按键便可,若LCD显示FAIL,则说明示未对变送器进行过数据备份,无法将变送器数据恢复到出厂时状态。


如果2分钟之内没有任何按键按下,变送器按键自动锁住,若要操作,需重新打开。以上操作,使用调零键【Z】、调满键【S】即可实现,两按键变送器主板按键操作说明同上。不带表头显示外接电流表也可实现调整。
2、测量参数设置:
测量参数设置时,连续按下功能键【M】将依次显示ZERO、SPRN、DPMP、DISP、FIX C zui后按功能键确认并退出设置状态恢复显示状态。

显示内容

设置内容

操作方法


0.888

ZEPO CM

设置4mA点量程

按[Z]键选择修改的数字或小数点

按[S]键调整数值或小数点位置

100.00

SPRN CM

设置20mA点量程

同上

同上

2.000

DPMP S

设置阻尼时间

同上

同上

12.008

DISP mA

设置显示模式

按[S]键选择显示模式(显示液位、电流、百分比)


3.6

FIX C CM

固定电流输出

输出屏幕显示的电流值(3.6、4、8、12、16、20、22.8mA)


说明:在参数设置时,若2分钟内未有任何按键按下,则直接返回到测量模式(不保存设置数据)。

九、选型型谱:

型  号

代     码

说    明






UQD-91

-□

-□

-□

浮球液位变送器(中伟测控)

量程(mm)







量程500mm<H<5500mm

介质密度


kg/m3





密度>0.7



安装方式


-0




支架安装


-1




DN80 PN0.6




-2




DN100 PN0.6




-T




特殊说明






材质


1



304



2



316





3



PP(常压)





输出信号


1


电流4~20mA输出 24VDC供电




T


特殊要求






显示方式


N

不带现场显示功能





LED

带现场显示功能







十、设计选用及订货须知: UQD-91智能浮球液位变送器

1、型号规格;
2、测量范围;
3、被测介质密度;
4、工作温度;
5、工作压力;
6、可按不同客户的使用工况,任意定制客户需要的长度。


企业类型

制造商

新旧程度

全新

原产地

江苏

测量范围::

L ≤5500mm;

输出信号::

4~20mA两线制;
