数显半径规,多规格大、小量程
价格:电议
地区:广西省 南宁市
手 机:18176401316
  • 原理

    • 弓高弦长法:数显半径规通常采用三根截面为圆形的测杆进行半径测量,三根测杆的头部为三个球径相同的半球,三测杆的轴线共面且相互平行,两侧测杆相对固定,中间测杆可相对两侧测杆移动。测量时,将三测头同时与被测圆弧接触,由位移传感器测出中间测杆相对两侧测杆的位移,然后通过单片机处理,将其转换为被测圆弧的半径4。

    • 容栅传感器测量:利用容栅传感器将机械位移量转换为电信号,再经过集成电路处理和微计算机计算,最终在液晶显示屏上显示出被测圆弧的半径数值。

  • 结构5

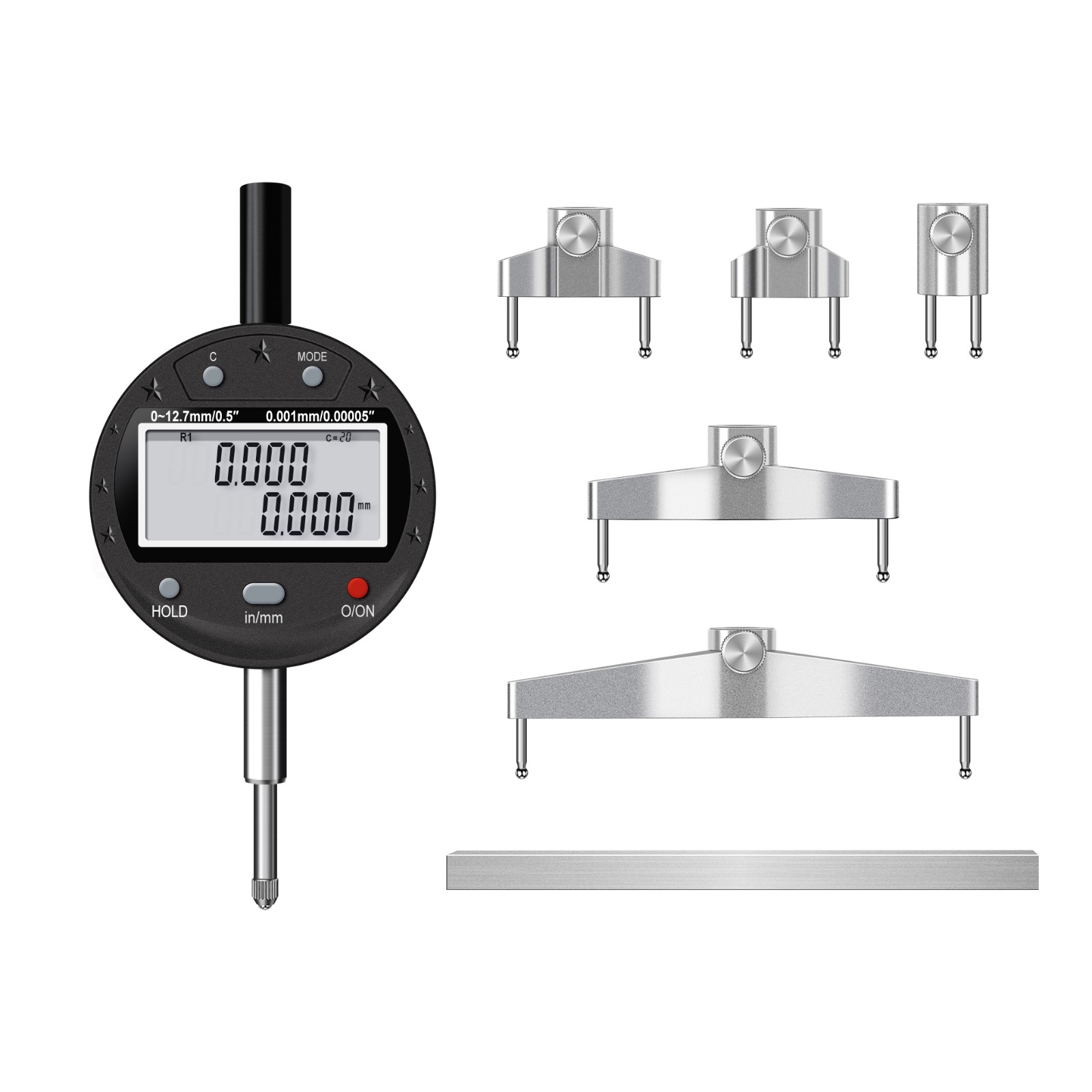

    • 液晶显示屏:用于显示测量的半径数值、弦高数值以及各种功能状态等信息,如显示 R1 表示进入内圆弧半径测量状态,显示 R2 表示进入外圆弧半径测量状态。

    • 操作面板:上面设有各种功能按键,如清零键、公英制转换键、功能切换键、数据保持键等,方便用户根据测量需求进行操作。

    • 测量杆:一般有三根,是与被测圆弧直接接触的部分,通过测杆的位移来获取测量数据。

    • 球面测头:位于测量杆的端部,为球状结构,与被测圆弧表面接触,可减小测量时的接触面积,提高测量精度,同时不同半径的圆弧测量,接触点变化,可延长测头使用寿命1。

    • 测座:用于安装和固定测量杆等部件,保证测量杆的位置精度和稳定性。

    • 电池盖:用于保护电池仓,方便更换电池,一般使用 3V 锂电池,如 CR2032。

    • 数据输出口:可将测量数据输出到计算机或其他外部设备,以便进行数据存储、分析和处理。

  • 特点

    • 高精度测量:采用先进的传感器技术和数据处理算法,能够实现高精度的圆弧半径测量,位移测量误差和半径测量误差都控制在较小范围内,如一些数显半径规的位移测量误差≤0.02mm,半径测量误差≤(0.02/2) R5。

    • 多功能用途:除了测量内圆弧半径和外圆弧半径外,还具有数显百分表功能、深度测量功能、台阶测量功能等,通过功能切换键可以方便地在不同功能之间进行转换5。

    • 操作简便:体积小、读数方便、手持式测量,便于携带和在不同场合使用。操作面板上的按键布局合理,功能明确,用户可以轻松掌握操作方法,快速进行测量5。

    • 多套测爪设计:配备多套不同跨距的测爪,如 10mm、20mm、30mm、60mm、100mm 等,针对不同的半径和测量精度选用合适跨距的测爪,以提高测量的准确性和适用性15。

  • 应用

    • 机械加工行业:用于测量机械零件上的圆弧半径,如轴类零件的外圆弧、孔类零件的内圆弧等,帮助工人保证零件的加工精度,确保零件的质量和装配精度2。

    • 模具制造行业:在模具的设计和制造过程中,需要测量各种圆弧结构的半径,数显半径规可以为模具制造提供准确的数据支持,提高模具的制造精度和使用寿命。

    • 汽车制造行业:汽车零部件中存在大量的圆弧结构,如发动机缸体的内孔、曲轴的轴颈等,数显半径规可用于这些零部件的加工测量和质量检测,保证汽车零部件的精度和性能。

    • 航空航天行业:对于航空航天零部件的高精度加工和检测,数显半径规发挥着重要作用,能够满足航空航天领域对零件圆弧半径测量的高要求,确保零部件的可靠性和安全性。
