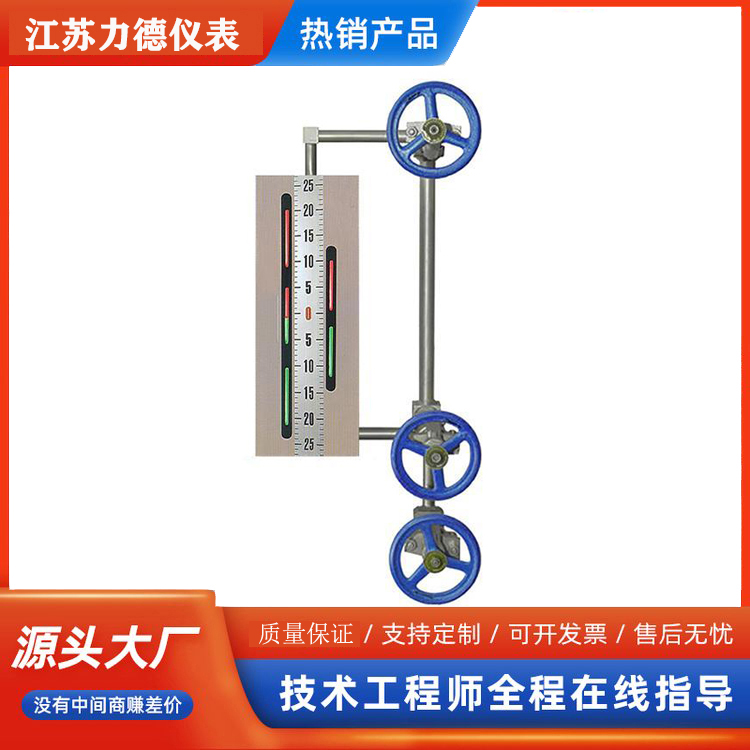

B69H三窗云母双色水位计
价格:550.00
地区:江苏省 淮安市
电 话:0517-86760058
手 机:19352366505
传 真:0517-86760058

一、B69H三窗云母双色水位计仪表简介:
三窗云母双色水位计是目前国内外没有任何仪表可以取代的就地观测仪表。它是利用光学原理以“汽红、水绿“来显示锅炉内汽、水位变化的。两排补偿式窗口、错位式窗口使观察连续无间隔,且光线柔和、界面清晰。表体上打有三道防水线使密封效果更好。特制螺栓经调质后*了咬丝、断丝现象。该表结构简单、显示直观、测量范围广、测量精度高、无论就地还是主控室监视效果*。是应用于高压、超高压、亚临界发电锅炉上的水位计。
二、B69H三窗云母双色水位计工作原理:
云母双色水位计通过汽、水阀门与汽包汽侧、水侧相连接,形成连通体,利用连通器的原理使水位计的水位与汽包水位*。当然,锅炉正常运行后,由于由于锅炉汽包内与现场水位计内的温度不同,会造成锅炉汽包内外饱和蒸汽水的比重的不同,因此水位计显示水位与实际锅炉汽包运行的水位存在一定的差值。云6.jpg
三、显示原理:
由光源发出的光分别射向表体的观测窗,在表体的汽相部分,红光射向正前方,而绿光斜射到壁上被吸收;与此同时在液相部分,由于水的折射使得绿光射向正前方,红光斜射到壁上被吸收。因此在正前方观察将获得汽红、水绿;汽满全红、水满全绿的显示效果。
四、应用范围:
三窗云母双色水位计主要用于火电厂高温高压蒸气锅炉水位计观察孔,透明、透波、耐高温、抗腐蚀、耐冲刷、绝缘、平滑而清晰、高频介质损耗低等特性。可用于高频介质、高温真空、高温高压、强酸强碱等工作环境,在温度压力急剧变化下也不影响其化学性质和光学透明度,因此是火电厂、炼油厂、化工厂等高压蒸汽锅炉水位计中作保护衬的理想材料。

五、*优势:
1、表体螺栓钻孔,水位计开槽线切割,表体平面与压板平面采用平面精磨,不泄露。
2、表体通过两排补偿式窗口、错位式窗口,消除了原云母双色水位计存在的盲区缺点;螺栓与表体旋合,防止了咬丝、断丝,改变了以往的不足。
3、表体上两排窗口,通过光学折射原理,在水位计正前方观看水位时可观察到任一时刻起包水位准确值。
4、光线肉换个、红绿分明、界线清晰。
5、水位计采用长窗式结构,观察视察宽,透明度高。
6、表体上打有三道防水线,并采用特制密封材料,不泄露,延长了产品使用寿命,减轻维护人员工作强度,降低了维修费用。
7、光源采用新式冷光源,使用寿命长。
8、采用水位TV监视系统时,汽包水位与监视器水位同步,画面清晰。

六、性能指标:
1、公称压力:16MP、25MP、32MP;
2、接口形式:焊接、法兰连接;
3、温度:饱和;
4、中心距:535mm—1270mm;
5、可视长度:380mm—800mm;
6、光源:发光二极管、卤钨灯管、平光灯管;
7、电源变压器:输入220V 输出35V、40V、 45V功率600W、1200W;
七、产品规格:
1、无盲区(补偿式):五段、五段加长、七段、九段、十一段;
2、无盲区(错位式):二段、四段、六段、八段、十段;
3、有盲区:三段、四段;
4、光源部分:发光二极管、卤钨灯管、平光灯可根据用户要求选用。
八、双色水位计云母组件的技术要求:
1、云母组件厚度配 1.5mm 压力大于 16MPa,厚度配 2mm 压力大于 25MPa,厚度配 2.5mm 压力大于 32MPa,配制组件的具体厚度根据用户要求和电厂机电组大小及压力来确定。
2、水位计用云母片长度误差不得超过0.5mm,宽度误差不得超过0.3mm,牛眼式圆型水位计云母片误差不得超过0.2mm,单片厚度要求在0.1-0.25mm以内。
3、云母片优质、透明、平滑和清晰度好,表面不得有杂质、划痕、斑点、砂眼、分层和波纹存在。
4、双色水位计云母组件玻璃使用高温高压铝硅玻璃,玻璃尺寸合适、无裂纹、划痕、透明度好。
5、其它石墨垫片、缓冲垫片、蒙耐尔合金垫、保护带也都是冲压而成 ,厚度标准、平滑、无裂纹。
*我厂备有各种型号的水位计云母密封组件现货,自接到订单后,立即用特快专递发货,用户收到产品只需3天,产品在保质保量的前提下,每组水位计云母组件价格比其它厂家低10%-20%左右。质量可靠,价格合理,供货及时。
九、维修及注意事项:
1、水位计的组件由人造云母片、天然云母片和石墨垫组成。
2、人造云母片接触介质,石墨垫安装时一定按大小面安装。
3、红绿玻璃在同一支架上,绿玻璃在表体的直角侧,如装反则会汽绿、水红,对水位造成误导。
4、安装云母片要先正确放置,再紧固压板中的螺丝,然后对角紧固,逐渐加力到90N.m、120N.m、150N.m、180N.m并分四次紧固确保紧密,均匀。

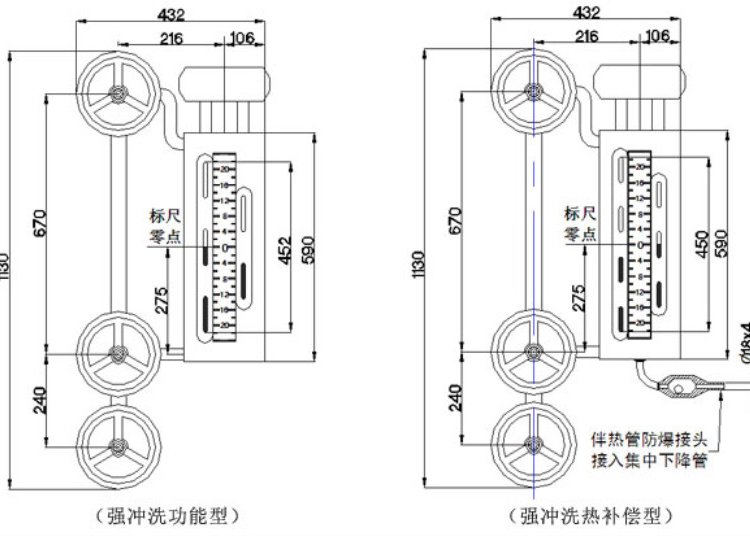

5、水位计因长时期运行云母片也可能结垢,此时须进行冲洗。冲洗方法:关闭汽阀、打开水阀使表体内部水位上升至顶端,打开排污阀反复冲洗4-5次,即可。如冲洗不净须更换云母组件。云母水位计1.jpg

十、B69H三窗云母双色水位计选型型谱:

B69H

云母双色水位计




代码

产品类型

 规格代码说明

2


二段显示    无盲区(错位式)


3


三段显示  (有盲区)


4


四段显示  (有盲区)


4-2


四段显示   无盲区(错位式)


5


五段显示   无盲区(补偿式)


5-2


五段加长   无盲区(补偿式)


6


六段显示   无盲区(错位式)


7


七段显示   无盲区(补偿式)


8


八段显示   无盲区(错位式)


9


九段显示   无盲区(补偿式)


10


十段显示   无盲区(错位式)


11


十一段显示 无盲区(补偿式)



代码

耐压等级


1


耐压≤2.5MPa,饱和蒸汽温度


2


耐压≤4.0MPa,饱和蒸汽温度


3


耐压≤6.4MPa,饱和蒸汽温度


4


耐压≤10.0MPa,饱和蒸汽温度


5


耐压≥10MPa,请备注



代码


测量范围

L1


350mm


L2


400mm


L3


440mm


L4


600mm


L5


1000mm


L()


特殊规格请在括号内填写



代码


接液材质

D


请在订货时备注



代码


连接方式

F


法兰安装(需提供公称直径)


M


对焊连接(需提供连接管外径尺寸)



特殊要求请备注



十一、订货时请提供下列数据:
1、型号规格;B69H:云母双色水位计;
2、被测介质名称:介质密度:如果不知道密度,可以告诉我们介质的名称;
3、仪表测量范围:也可称为公称长度,也就是两个法兰的中心距离;
4、工作压力:zui高承受压力;
5、工作温度:测量液体的zui低、zui高温度;
6、材质要求:接液材质,如不知道用哪种材质,可以向我们咨询;
7、是否配套供应法兰、螺栓、螺母、阀门、密封垫圈等配件;
8、连接方式:焊接式和法兰式。法兰的公称通径,使用zui多的法兰是DN20或DN25。


企业类型

制造商

新旧程度

全新

原产地

550

中心距::

535mm—1270mm

可视长度::

380mm—800mm
