一、仪表简介：
智能电动浮筒液位变送器是引进国外技术，自行设计制造的高性能价格比产品。FT系列浮筒液位计是符合HART协议的智能型现场液位仪表。特点是在设计上采用微处理器与HART通讯电路，支持HART通讯协议的上位机软件或275手操器进行双向通讯，并具有对液位测量的输出特性进行线性化处理，测量误差补偿，输出信号延时，自诊断功能等等，实现智能化数字处理，并且与传统的二线制4～20mA模拟信号兼容。
本系列产品有本质安全型和隔爆型，广泛应用于石油、化工、冶金、电力、食品、造纸、医药等工业生产过程检测控制系统。
二、结构组成：

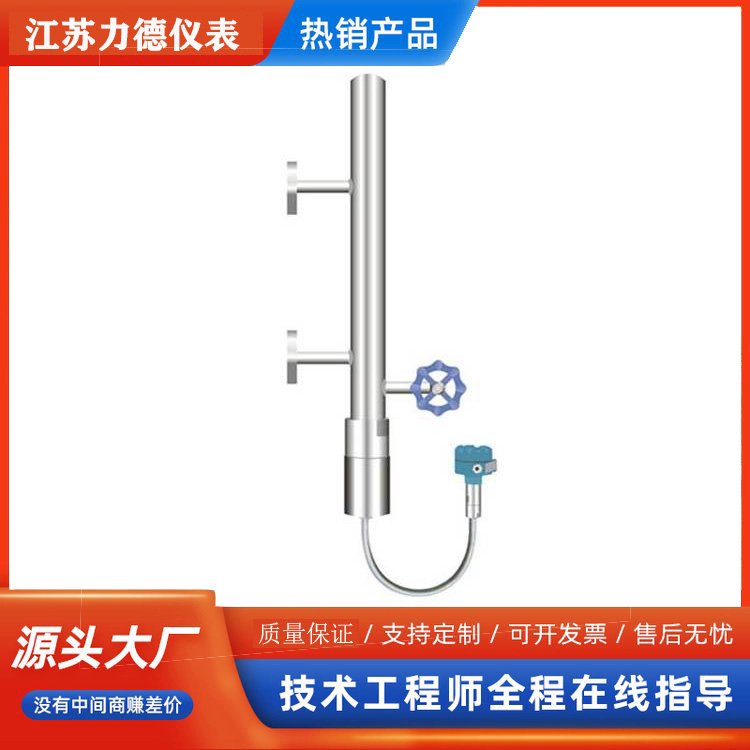

智能电动浮筒液位计由检测、转换和变送器三部分组成。检测部分由浮筒、浮筒室、连杆组件等部分组成；转换部分由杠杆系统、传感器等组成；变送器部分由A/D、D/A转换、微处理器及信号输出电路等部分组成。三、工作原理：
智能电动浮筒液位变送器是借助于阿基米德定律及力平衡原理而工作的。相当于被测液面高度的浮筒悬挂在下杠杆端部，液位上升时，浮筒沉浸在液体中，并受到阿基米德定律向上的浮力作用。
1、当液位上升时，浮筒失去自重，支承点杠杆力发生变化，通过称重传感器测得浮筒浮力的大小，即可得到液面的高度。经转换，输出与液位高度成比例的4～20mA.DC标准信号。远传至控制室，实现远程液位显示或工艺流程的控制。
2、利用不同的计算方法，可以测出两种不同介质的界面高度或某些介质的比重。变送器带有0～指示表，0%为4mA，为20mA。
3、由于介质密度的不同，会影响浮筒浮力的大小，因此，变送器设有密度及零点、量程调节电位器，以便对输出信号进行调整。
四、TDZ智能电动浮筒液位变送器优势：
利用手操编程器和符合HART通讯协议的其它设备对智能变送器在现场和远程进行如下操作：
1、读取过程变量
如原始变量值、mA值、百分比范围等。
2、零点、量程设置
用手操器调整或用变送器零点、满度电位器调整。
3、读取诊断信息
诊断信息有：参数设置太高、太低；超过测量范围；4～20mA超出范围等。
4、HART通讯指令
利用手操器或其它设备与智能变送器进行通讯，在显示屏上可读取PV值、电流值、百分数等信息。能实现使用范围内所有的HART指令。
五、TDZ智能电动浮筒液位变送器性能指标：
测量范围：300～3000mm(更大量程可定做)；
精度：液位测量±0.5％FS，界位测量±1％FS；
重复性：≤±0.25％FS；
死区：≤±0.2％FS；
电源：12～30VDC；
输出信号：模拟量：4～20mADC；
数字量：按HART或FOXCOM通迅协议、现场总线FF通信协议；
液晶显示：模拟量mA或液位、界位及百分数范围；
负载电阻：700Ω(24VDC供电时)；
密度范围：100<ρ<2000 kg/m3；
zui小密度差：0.05 g／cm3；
工作压力：2.5～32.0MPa；
介质温度：-196～＋400℃；
环境温度：-40～＋70℃。
工作条件的影响：
供电影响：当电压在规定电压的zui小值与zui大值间变化时，输出变化≤±0.2％FS；
温度影响：≤0.1％/10℃；
报警电流：当液位低于变送器量程下限10％或高于变送器量程上限10％时，变送器输出故障报警电流，根据设定为3.8mA或22.8mA；
防护等级：IP65(NEMA 4X)；
防爆等级：本安型：ExiaIICT1~T4；
隔爆型：ExdIICT1~T6；
电气接口：2个1/2－14NPT内螺纹；
电缆直径：6～12mm、
过程连接：TDZ智能电动浮筒液位变送器

内浮筒式：采用DIN或ANSI法兰标准，法兰通径DN80或3＂以上，更小法兰尺寸请订货时咨询；
外浮筒式：HG20592~20635-97 DN20以上法兰，其他法兰标准(如GB、JB/T、HGJ、ANSI、DIN等)请用户在订货时注明；
热夹套：DN15 PN1.0RF，其它规格请订货时注明；
放大器分体安装式安装附件：安装组件；
电缆长度：3m / 10m/用户长度；
材质：浮筒：304；316；
夹持体：碳钢；304；316；哈氏C合金；
夹持体热夹套：304；
外浮筒：碳钢；304；316；
扭力管：316L；Inconel 600、3J1、3J53、哈氏C合金；
接线盒：铝合金。
