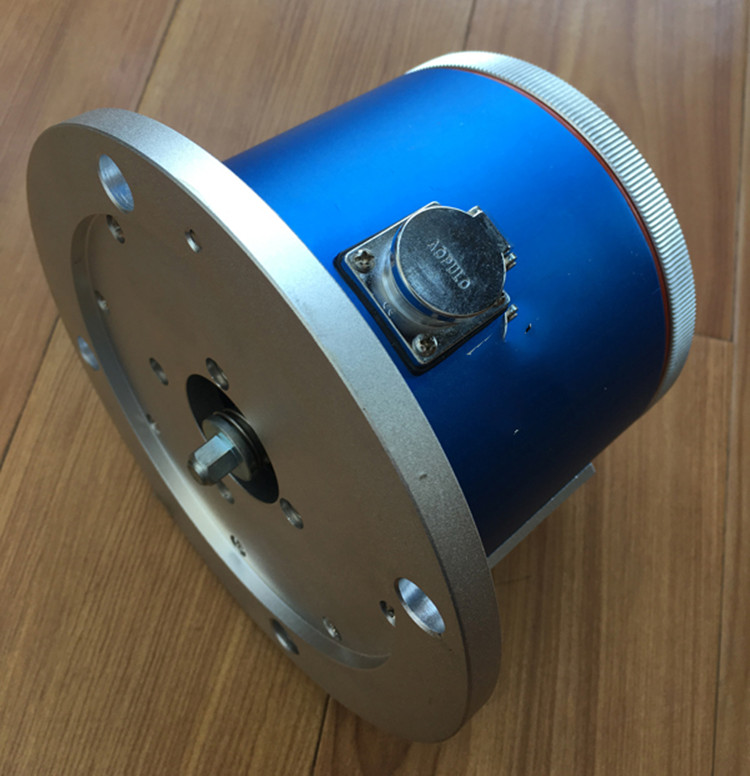

WJD-135多圈一体化角度变送器简介：

WJD-135多圈一体化角度变送器是采用单片机为的智能一体化角度变送器，该传感器具有推杆的位置显示、电位器对位置显示、模拟电流输出等功能。适用于各种机械开度的监测。数码管为数码管显示为4位，范围000.0~100.0。推杆的位置和电位器的对位置均为百分比显示。0%对应4mA，对应20mA。

详细介绍：

一、技术指标：

显 示：4位绿色高亮度数码管

输 出：4~20mA

测量范围：0~

电 源：20~28VDC

外 形：180mm×120mm(直径×高度)

安 装：内六角螺丝4个（M12×20）

二、操作说明：

变送器上电自检正常后“工作”指示灯亮，变送器处于正常工作状态，信号输出值和显示值对应当前电动推杆位置。否则4个指示灯全部闪烁，电位器开路时数码管显示Er01，短路时显示Er02，出为0mA。

工作状态下同时按“SET”和“▲”按键并保持2秒后进入设置状态，按“SET”键可在“对位置”、“零点”、“量程”三个状态之间循环切换，相应的指示灯被点亮并闪烁。

“对位置”亮，此时数码管以百分数方式显示当前电位器对电阻值与总电阻值的百分比值（不能修改）。

“零点”灯闪烁，此时数码管以百分数方式显示当前电动推杆位置。

“量程”灯闪烁，此时数码管以百分数方式显示当前电动推杆位置。

同时按“SET”和“▼”按键退出参数设置状态， 5分钟不按何键也会自动退出设置状态。

三、标定步骤：

检查和调整电位器对位置：

该步骤的目的是保证电动推杆全行程范围内电位器阻值在合理范围。
