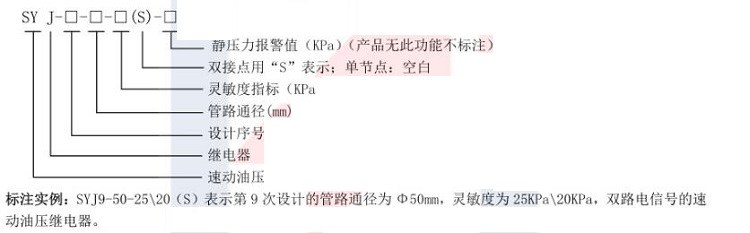

速冻油压继电器（双接点） 型号:SYJ9-50-25TH(S)库号：M386377

以油箱内部压力变化速度作为电器信号的一-种保护继电器，它用于保护、电力电容器、电抗器等设备的油箱。当油箱内压力升高速度大于3士1kPa/sec时，速动油压继电器即可动作,其动作响应时间随着压力梯度的升高而缩短.

SYJ速动油压继电器动作时其压力的净增加值，即升高速度与响应时间的乘积小于等于25KPaX(1土20%) (该数值可根据客户需要进行设定)。

例如压力以500 kPa/sec 压力梯度上升时，其动作响应时间为0. 05秒左右，而压力以100KPa/sec压力梯度上升时，其响应时间为0.25秒左右。

本继电器的动作特性可使在突发恶性事故时油箱内压力处于低压力区即可及时发出报，切断电源;同以往的常规气体继电器相比性能，动作灵敏，可大幅度减少因故障所造成的损失。使用本产品时，推荐电气信号接跳闸。

本产品还可实现双路电气信号输出，-路接跳闸，另一路可接系统。

产品特点

1、本产品采用合金铝型材加工而成，没有渗漏

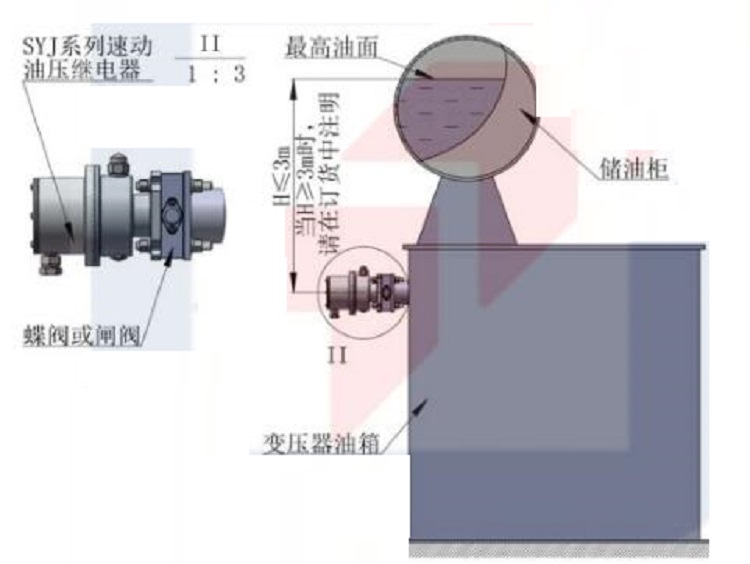

2、产品的安装位置与油面的垂直距可位于0~6m之间

3、工作性能;

4、本产品配备检测装置，可根据用户要求提高产品灵敏度在线测试方便。

5、可提供双路电气报系统，便于监控管理。

使用范围

1、适用于油浸式、电力电容器、电抗器及其它密闭的油浸式电器油箱;

2、 环境温度: -45-70度， 工作温度: -45-105度

3、相对湿度: +20度时， 不大于95%。

4、防护等级: IP55

5、工频耐压: 2000V，lmin;

6、缘性能: 2500V， 1000MS2

以油箱内部压力变化速度作为电器信号的一-种保护继电器，它用于保护、电力电容器、电抗器等设备的油箱。当油箱内压力升高速度大于3士1kPa/sec时，速动油压继电器即可动作,其动作响应时间随着压力梯度的升高而缩短.

SYJ速动油压继电器动作时其压力的净增加值，即升高速度与响应时间的乘积小于等于25KPaX(1土20%) (该数值可根据客户需要进行设定)。

例如压力以500 kPa/sec 压力梯度上升时，其动作响应时间为0. 05秒左右，而压力以100KPa/sec压力梯度上升时，其响应时间为0.25秒左右。

本继电器的动作特性可使在突发恶性事故时油箱内压力处于低压力区即可及时发出报，切断电源;同以往的常规气体继电器相比性能，动作灵敏，可大幅度减少因故障所造成的损失。使用本产品时，推荐电气信号接跳闸。

本产品还可实现双路电气信号输出，-路接跳闸，另一路可接系统。

产品特点

1、本产品采用合金铝型材加工而成，没有渗漏

2、产品的安装位置与油面的垂直距可位于0~6m之间

3、工作性能;

4、本产品配备检测装置，可根据用户要求提高产品灵敏度在线测试方便。

5、可提供双路电气报系统，便于监控管理。

速冻油压继电器速冻油压继电器速冻油压继电器速冻油压继电器

使用范围

1、适用于油浸式、电力电容器、电抗器及其它密闭的油浸式电器油箱;

2、 环境温度: -45-70度， 工作温度: -45-105度

3、相对湿度: +20度时， 不大于95%。

4、防护等级: IP55

5、工频耐压: 2000V，lmin;

6、缘性能: 2500V， 1000MS2
