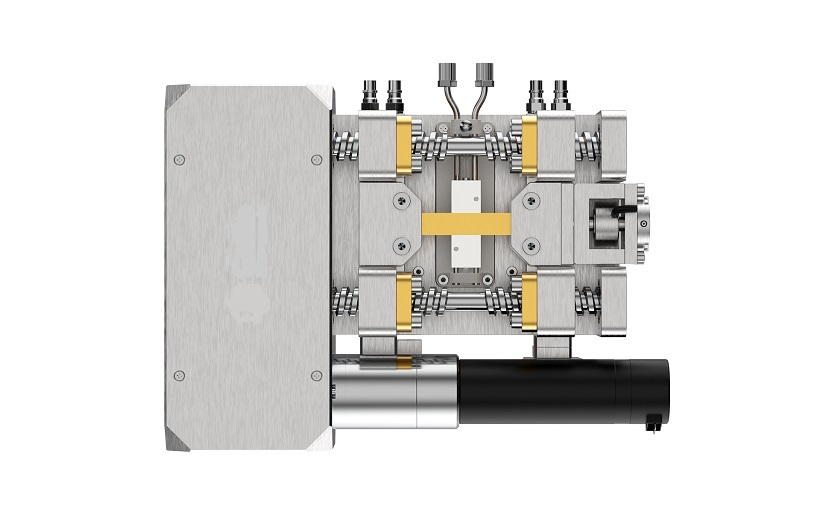

JK-CGLS190常规原位拉伸冷热台




JK-CGLS190型常规原位拉伸冷热台是一款研究样品在变温条件下进行应力应变测试的产品。

产品采用液氮致冷、电阻加热的方式,实现-190~600℃(选型)或RT~1000℃(选型)温度下材料的动态应力应变特性测试,可与显微分析、电学分析相结合,可以分析材料在测试过程中相变、裂纹萌生和扩展、断裂、弯曲、高温蠕变等状态。

原位拉伸模块可以设定恒力或恒速方式进行拉伸、压缩,或者按程序段进行往复运动。

产品需要与温度控制器、致冷控制器(选配)以及原位拉伸控制器配套使用,配套的上位机软件方便进行温度、力学参数设置及数据采集。

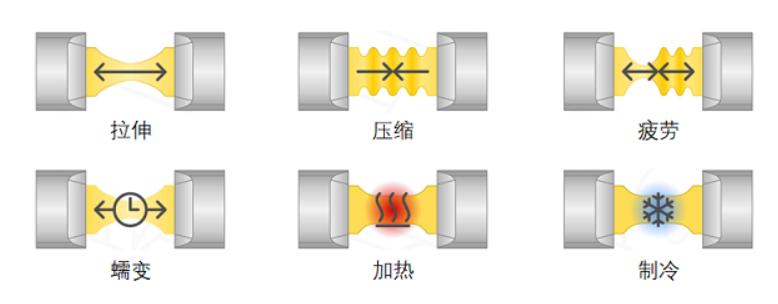

↑ 原位拉伸台实现功能


↑ 可定制各种类型夹具

产品特点:

作用力方式可以设定恒速或恒力

编程控温,可设定恒温或程序段升降温,温控精度高、升降温速度快

样品度厚度0.001~5mm最小样品长度20mm

配套显微镜、光谱仪、DIC和视觉引伸计等使用

可充入保护气体的气密腔

支持水平、竖直安装

接受各种定制需求。

详细参数一览表:

原位拉伸冷热台

JK-CGLS5000N

JK-CGLS1000

温控模块

冷热方式

液氮致冷,电阻加热

电阻加热

温控范围

-190~600℃ *

RT~1000℃ *

温度稳定性

±0.1℃(<600℃),±1℃(>600℃)*

温度分辨率

0.1℃

升降温速率

0~30℃/min(可定点   / 程序段控温)

温控方式

PID

温度传感器

PT100

热电偶

力学模块

拉力量程

0-5000N *(可选500N、1000N、2000N、5000N等)

拉力精度

0.5%FS *

位移距离

40mm(双向,选型) *

拉伸速度

0.1~60mm/min *

位移精度

±1μm

力学模式

拉伸(冷热)、压缩、弯曲、剪切

光学特性

光路

反射光路   *可升级为透射光路

视窗材质

石英玻璃   *

视窗尺寸

Φ45mm *

物镜工作距离

20mm *

透光孔

默认无透光孔   *可升级透光孔

结构特性

样品台尺寸

12x36mm *

12x12mm *

样品台材质

银质   *

外形尺寸

360×150×40mm *

样品腔高度

17mm *

腔室

气密,可充保护气氛   *

基本配置

原位拉伸冷热台x1、原位拉伸控制器x1、温度控制器x1、致冷控制器x1(低温配置)、液氮罐x1(低温配置)、温控拉伸集成软件x1、循环水系统x1、连接管路若干

选配

电脑主机/安装支架/定制控制软件/DIC-Micro显微应变测量分析系统

备注

以上均为默认参数    * 为可定制项

产品应用:

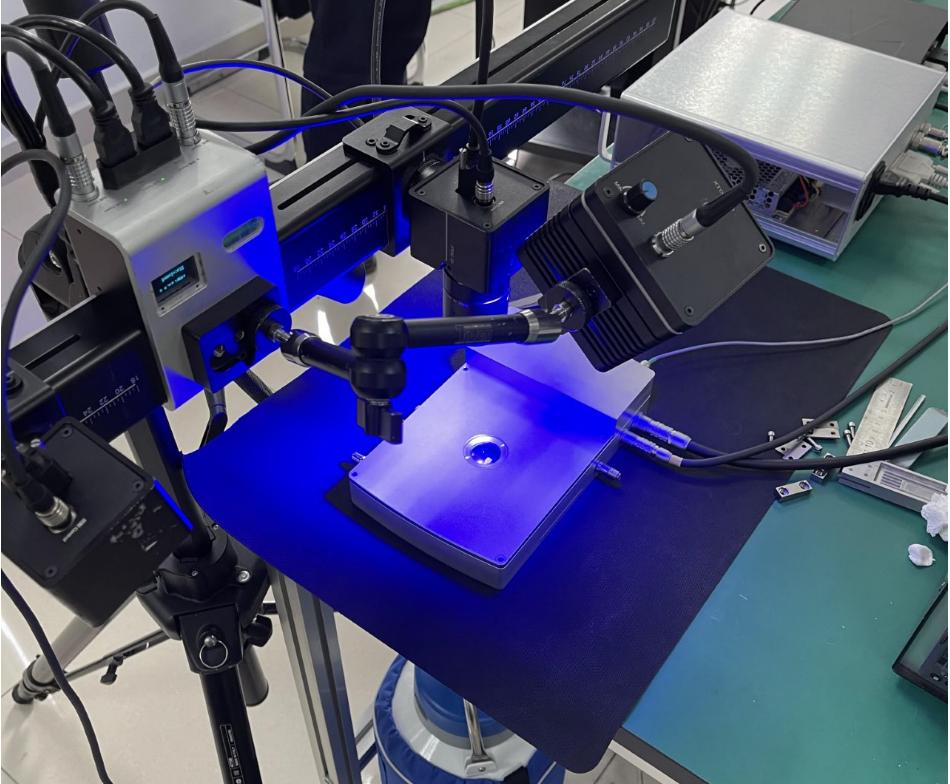

↑ 冷热原位拉伸DIC显微形变测试系统

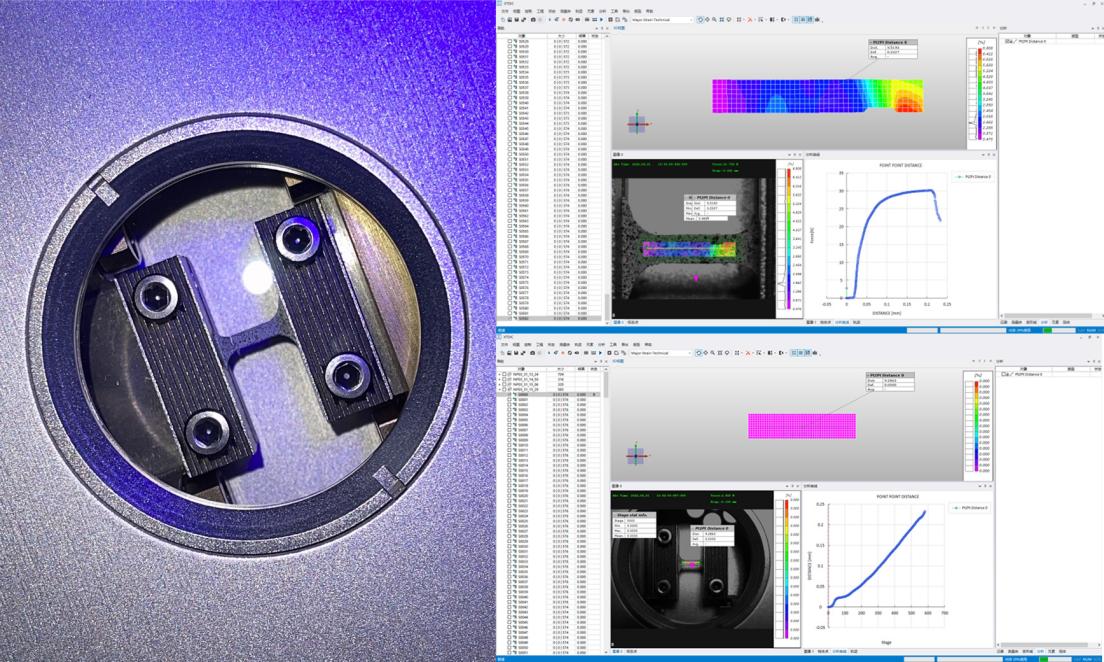

↑ DIC形变与力学、温度数据互联


↑ 电子元器件变温力学测试(焊接强度测试)
