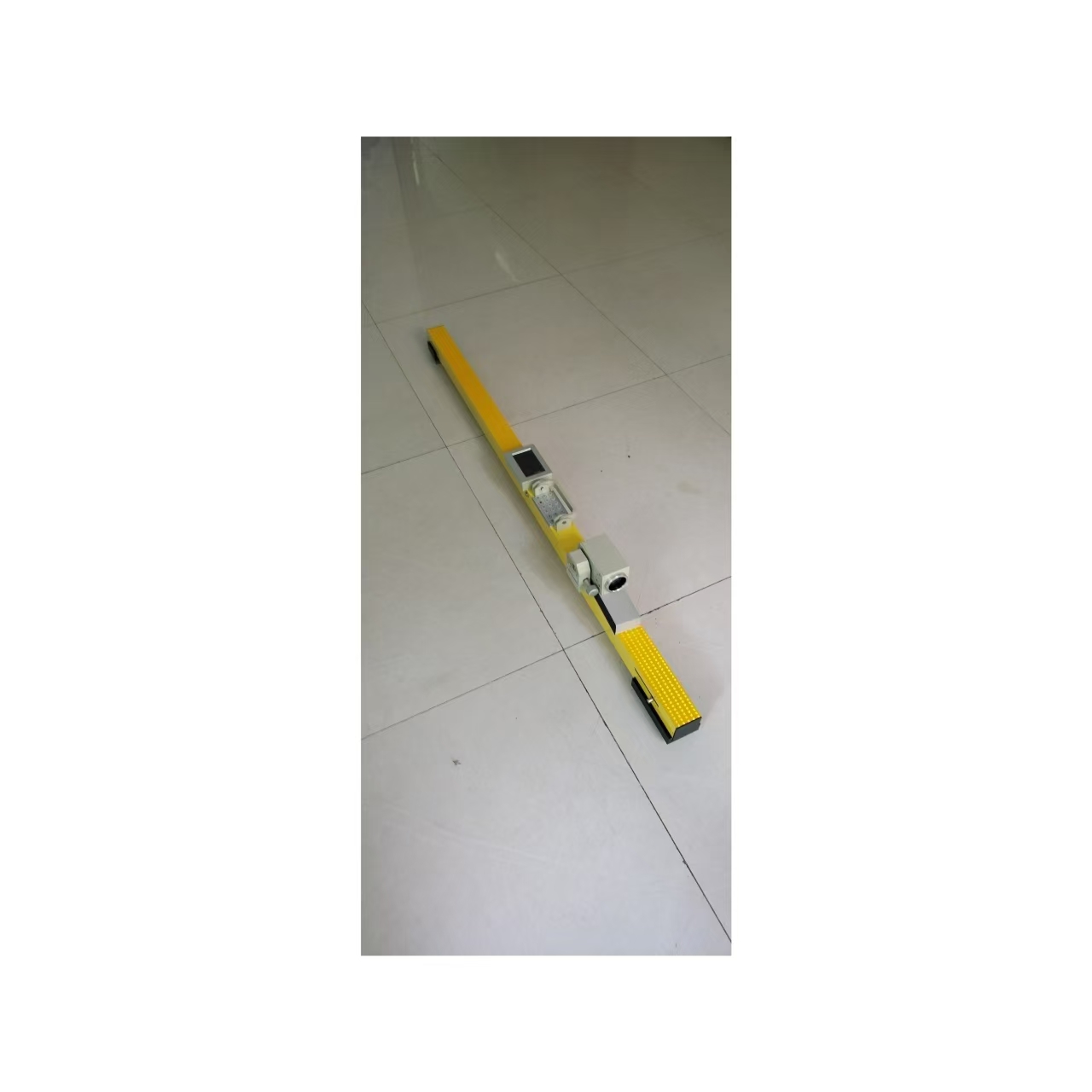

铁道建筑限界测量仪（便携式）

铁道建筑限界测量仪符合该系统由激光测距、光栅测角和轨距、水平测量模块组成。能够测量钢轨的轨距、超高、限界垂向尺

寸、限界横向尺寸。

产品设计标准

产品符合以下标准：

JJG（铁道）197-2022《铁道建筑限界测量装置》

TB/T 3308-2013 《铁路建筑实际限界测量和数据格式》

产品结构

测量仪为一体机，测量主机部分和测量架连接一体。主机部分功能包括：激光测量、垂直角度测量；测量架为平放于钢轨间的横杆，主要起支撑测量主机、测量轨距、测量水平倾斜角度等作用。

主要技术指标

1  使用条件

 环境温度：-30～+50°C；

 相对湿度：≤90%RH。

2  测量技术指标

1）限界横向尺寸：

范围：1300～10000mm，精度：-6.0mm～0mm。

2）限界垂向尺寸：

范围：0≤L≤1250mm，精度0～4.5mm；

范围：1250mm<L≤7600mm，精度：-4.5mm～0。

3）轨距测量范围：1410mm～1470mm，精度：±0.5mm。

4）水平（超高）测量范围：-185mm～185mm，精度：±1.0mm。

3  电气参数

仪器电源：充电电池供电，DC12.8V；

工作电流：500mA；

工作时间：12小时以上；

激光波长：650nm。

4  机械参数

重量：5 Kg ；　

尺寸（单位mm）： 1620（长）×160（宽）×175（高）。

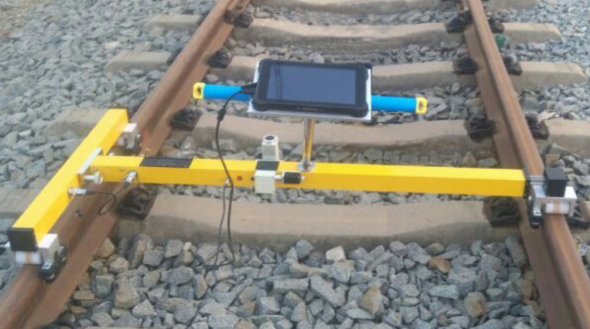

铁道建筑限界测量仪（推车式）

铁道建筑限界测量仪符合该系统由激光测距、光栅测角、轨距模块、水平测量模块和里程模块组成。能够测量钢轨的轨距、超高、限界垂向尺寸、限界横向尺寸。

 产品设计标准

产品符合以下标准：

JJG（铁道）197-2022《铁道建筑限界测量装置》

TB/T 3308-2013 《铁路建筑实际限界测量和数据格式》

产品结构

测量仪为一体机，测量主机部分和测量架连接一体。主机部分功能包括：激光测量、垂直角度测量；测量架为平放于钢轨间的横杆，主要起支撑测量主机、测量轨距、测量水平倾斜角度等作用。

主要技术指标

1  使用条件

 环境温度：-30～+50°C;

 相对湿度：≤90%RH。

2  测量技术指标

1）限界横向尺寸：

范围：1300～10000mm，精度：-6.0mm～0mm；

2）限界垂向尺寸：

范围：0≤L≤1250mm，精度0～4.5mm；

范围：1250mm<L≤7600mm，精度：-4.5mm～0；

3）轨距测量范围：1410mm～1470mm，精度：±0.5mm；

4）水平（超高）测量范围：-185mm～185mm，精度：±1.0mm。

3  电气参数

仪器电源：充电电池供电，DC12.8V,

工作电流：500mA；

工作时间：12小时以上；

激光波长：650nm。

4  机械参数

重量：17Kg ；　

尺寸（单位mm）： 1620（长）×450（宽）×750（高）。
