x荧光电镀层测厚仪：深度探索和应用

x荧光电镀层测厚仪是一种先进的检测设备，可用于测量金属电镀层的厚度。它采用荧光X射线技术，结合先进的算法和高精度传感器，能够快速、准确地测量各种电镀材料的厚度。该仪器广泛应用于电子、汽车、航空航天、化工等领域，成为品质控制和工艺优化的重要工具。

x荧光电镀层测厚仪的工作原理非常简单，它通过发射荧光X射线束照射待测物体的表面，然后测量从物体表面反射出来的X射线强度。根据测量结果和预先设定的标准，可以准确计算出电镀层的厚度。该仪器具有快速高效、非破坏性、准确可靠的特点，可以大大提高生产效率和质量控制水平。

荧光电镀层测厚仪在电子行业中具有广泛的应用。例如，在印刷电路板(PCB)制造过程中，电镀层的状况对产品品质至关重要。通过使用荧光电镀层测厚仪，可以快速测量电镀层的厚度，并及时发现潜在的质量问题。同时，该仪器可以测量线路的导电性能，确保产品符合标准要求。

汽车制造也是荧光电镀层测厚仪的重要应用领域之一。在汽车生产过程中，电镀层常用于增加金属零件的硬度和抗腐蚀性能。通过使用荧光电镀层测厚仪，可以实时监测电镀层的厚度，并根据测量结果进行调整，确保每个零件的质量一致可靠。这对于提高汽车的耐用性和降低维修成本非常重要。

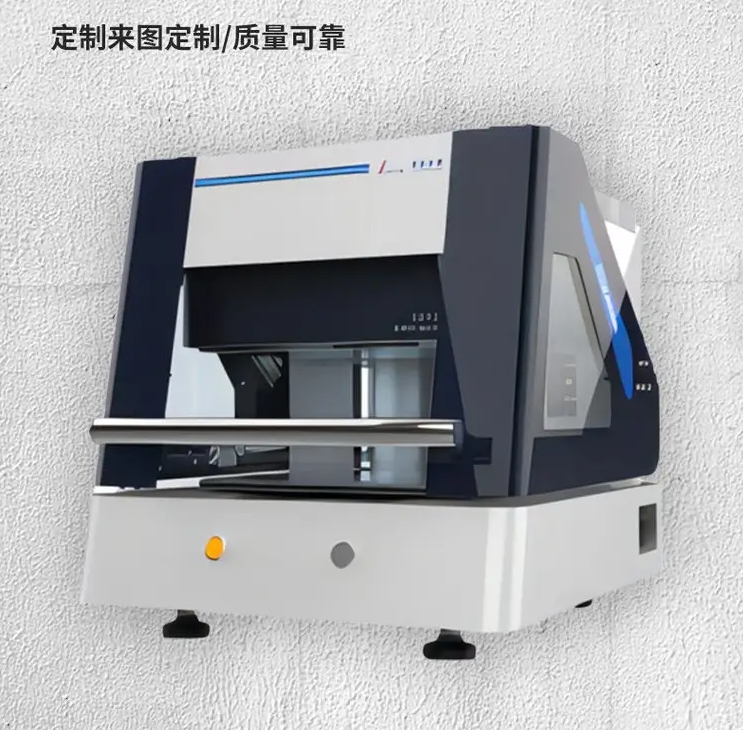

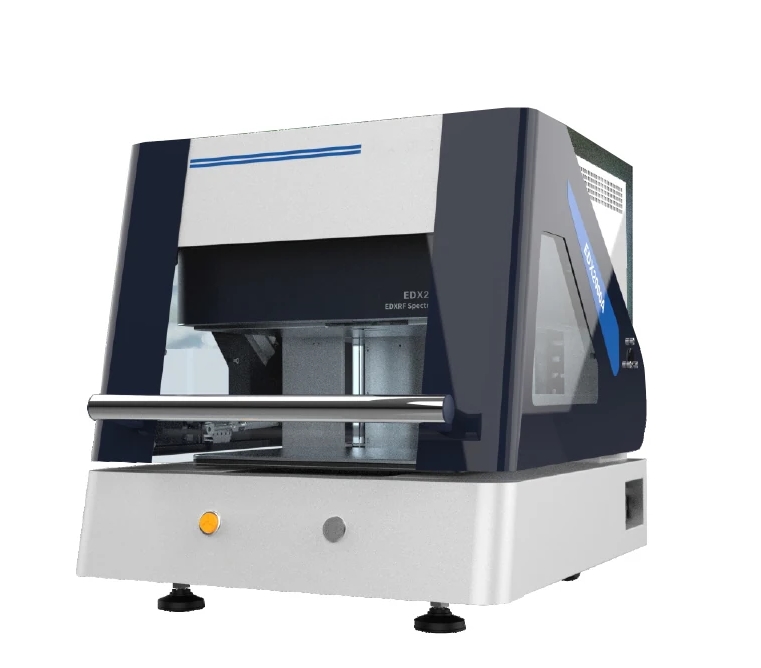

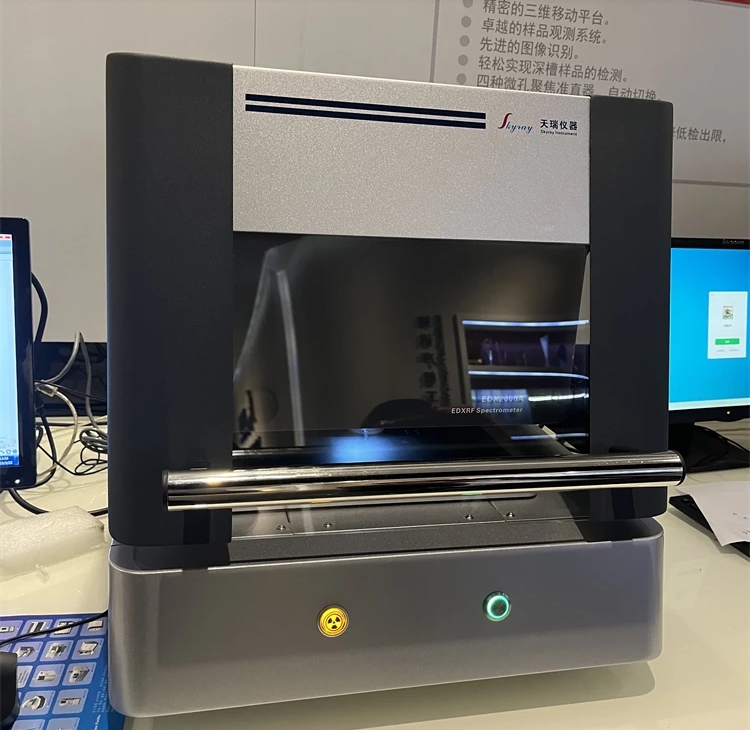

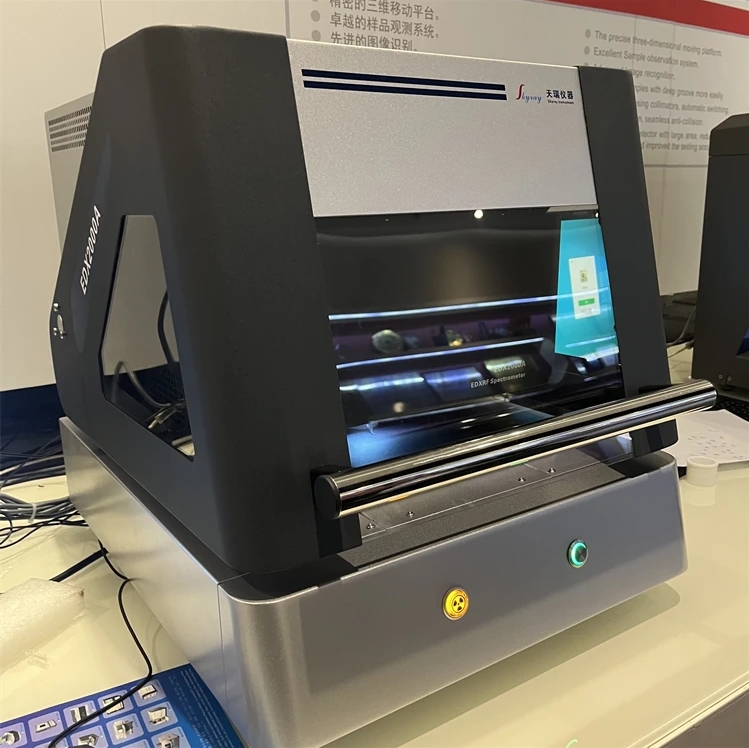

EDX2000A能量色散X荧光光谱仪(x荧光电镀层测厚仪)对平面、凹凸、拐角、弧面等各种简单及复杂形态的样品进行快速对焦精准分析，满足半导体、芯片及PCB等行业的非接触微区镀层厚度测试需求。通过自动化的X轴Y轴Z轴的三维移动，双激光定位和保护系统。

应用领域

电镀行业、电子通讯、航天新能源、五金卫浴、电器设备

汽车制造、磁性材料、贵金属电镀、高校及科研院所等

超高硬件配置

采用Fast-SDD探测器,高达129eV分辨率,能精准地解析每个元素的特征信号,针对复杂底材以及多层复杂镀层,同样可以轻松测试。

搭配大功率X光管,能很好的保障信号输出和激发的稳定性,减少仪器故障率。

高精度自动化的X、Y、Z轴的三维联动,更精准快速地完成对微小异型(如弧形、拱形、螺纹、球面等)测试点的定位。

设计亮点

上照式设计，可适应更多异型微小样品的测试。相较传统光路，信号采集效率提升2倍以上。可变焦高精摄像头，搭配距离补正系统，满足微小产品，台阶，深槽，沉孔样品的测试需求。可编程自动位移平台，微小密集型可多点测试，大大提高测样效率。自带数据校对系统。

软件界面

人性化的软件界面，让操作变得更加便捷。

曲线的中文备注，让您的操作更易上手。

仪器硬件功能的实时监控，让您的使用更加放心。

航空航天工业也是荧光电镀层测厚仪的典型应用领域。在飞机和航天器制造中，电镀层通常用于增加零件的防腐蚀性能和耐高温性能。通过使用荧光电镀层测厚仪，可以实时监测电镀层的厚度，并确保其符合设计要求。这对于保证飞机和航天器的安全性和可靠性至关重要。

化工行业也是x荧光电镀层测厚仪的重要应用领域之一。在化工生产中，电镀层常用于防腐蚀和美化金属制品。通过使用荧光电镀层测厚仪，可以实时测量电镀层的厚度，并及时发现问题。同时，该仪器还可以帮助优化生产工艺，提高产品质量和工作效率。

综上所述，x荧光电镀层测厚仪是一种功能强大、应用广泛的先进设备。它在电子、汽车、航空航天、化工等行业中发挥着重要的作用，可以提高生产效率、降低成本、保证产品质量。随着科技的进步，荧光电镀层测厚仪将不断创新和发展，为各个行业的生产和发展提供更多的技术支持和保障。
