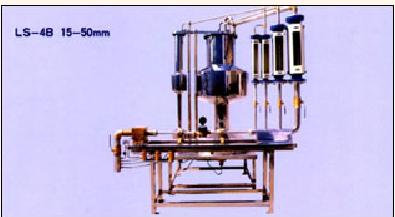

水表校验台 型号:MM311-LS-4B库号：M353090

1、校验装置精度：±0.2％；

2、被测水表口径、φ15、φ20、φ25、φ40、φ50；

3、可测水表技术指标：作全性能试验（用）；

4、瞬时流量指示：采用玻璃转子流量计组，实测精度不低于2.5％；

5、工作量器容积：

15-25mm,(10L+10L)20L,(50L+50L)100L;

15-50mm,(10L+10L)20L,(100L+200L)300L;

6、工作压力：0.25-0.4MPa;

7、夹紧装置伸缩距：15－25mm校验装置为500mm,15-50mm校验装置为60mm;

8、工作量器的计量段每注入1升水，上升高度均优于GB－778.1、GB－778.2、GB－778.3 1996水表标准规程。

操作方法=====================================

1、把被检水表夹紧在前后直管段或接咀中间，关闭各流量调节阀，打开进水阀，使水表及管道承受水压力，各接头处庆无渗漏。

2、先缓慢打开流量调节阀，流量调节在水表允许的公称流量，再打开其它流量调节阀，排除水表及其管道内空气，使水表平衡地转动一段时间，然后使指对准“零”位或某一刻度，关闭流量调节阀，记录水表分度,并把量器内水放净，10L、20L、100L、300L、的放水时间为1分钟，然后关闭放水阀，即为标准量器的“零”位。操作流量调节阀，使流量调节到某量点，注入标准量器。当水表指到达预先规定的分度时，或标准量器的水位到达预定值时，关闭流量调阀，开启或关闭的动作时间不能大于1.5秒，待标准量器的水位静止后进行读数，并记录水表运行中水量和标准量器的实际水量，进行比较。

按下列公式计算水表示值差：

3、始动流量检定

缓慢打开4－90L／h转子流量计的流量调节阀，这时转子流量计浮子开始上升，使通过水表的流量从零开始缓慢上升，当观察到水表小位指或小位字轮连续转动时，读取流量计示值，即为水表的实际始动流量。

4、为使水表检定有统一数据，进水水源好用稳压装置，使水源压力稳定后再检定水表

安装与调整====================================

1、校验装置应安装在光线好、通风好的场所。

2、将标准量器架安装在基地上，调准水准泡。工作台安装在标准量器正前方，并使流量计出水管对准相应量器，然后固定量器架及工作台。

3、接好进水管，连接好二位四通阀的紫铜管，各接头处应无渗漏。

4、转子流量计经过运输如有歪斜，调整，安装垂直。

水表校验台水表校验台水表校验台水表校验台

5、为便于使用和维修，在安装时，校验装置四周要留有的空间。
