P+F测量传感器OBT80-R3-E2-P操作方式

功能参数:

这种形式的感应通常称为接近式。来自发射器的光线照射到目标对象上，使得光线以任意角度发生漫反射。有一些光线直接返回接收器，从而探测到目标。影响感应距离的因素包括目标对象的颜色、大小和光洁度。每个型号的实际感应距离利用“白色测试卡”确定。白色卡具有 90% 的反射率因子，可视为“标准目标”。深色或无光泽的目标具有较低的反射率，因此必须提高灵敏度，或者必须将整个传感器放置得更靠近目标。在这种情况下应当特别注意，以防将背景中较亮的目标误认为实际目标。

信号输出 1 路 PNP 输出，短路保护，反极性保护，集电极开路

光点直径 大约 5 mm 相距 80 mm

漫反射型光电传感器特别容易安装，因为只需安装一个装置且不需要反射板。这些传感器在近距离工作，具有高性能的开关精度，甚至可以可靠地探测非常小的物体。具有背景抑制功能的传感器仅能探测传感器前方的特定区域。传感器会忽略该区域之外的任何物体。具有背景抑制功能的传感器对背景中的干扰物体也不敏感，在受干扰的情况下依然能保证探测精度。具有背景分析功能的传感器始终用于测量范围内具有固定背景的应用中，可以使用此固定背景来校准传感器。

P+F测量传感器OBT80-R3-E2-P操作方式

工作电压 10 ... 30 V DC ， 2 级

空载电流 < 10 mA

防护等级 III

光学端面 向前直射

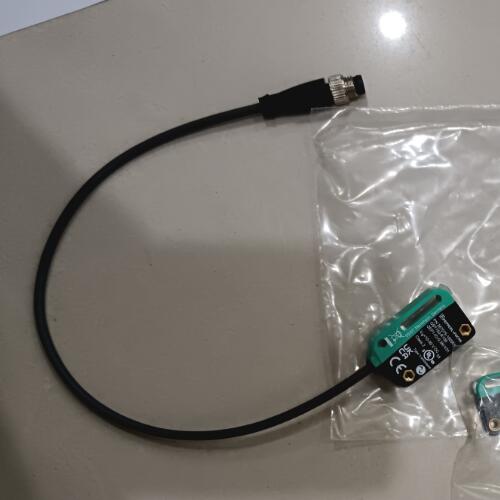

带背景抑制功能的三角测量型光电传感器，适合标准应用，微型设计，80 mm 感应范围，红光，亮通，PNP 输出，2 m 固定缆线, 45° 缆线出线口，即使在空间非常受限的条件下，也能获得的安装自由度, 高可见性光斑，即使在深色材料上依然清晰可见, 物体检测非常精准，几乎不受颜色影响, 超长检测范围为新应用铺平了道路

检测距离 15 ... 80 mm

参考目标 标准黑色，100 mm x 100 mm

光源 LED

光源类型 调制可见红光 ， 630 nm

黑/白差 (6 %/90 %) < 20 %

开关类型 常开触点 / 亮时接通
