THK交叉滚子导轨VR1-40HX10Z,1040T 由两根具有V型滚道的导轨、滚子保持架圆柱滚子等组成，相互交叉排列的圆柱滚子在经过精密磨削的V型滚道面上往复运动，可承受各个方向的载荷，实现高精度、平稳的直线运动。

THK交叉滚柱导轨是一种高精度、高刚性的紧凑式有限直线导向装置，内装有交叉滚子导轨。本产品用螺栓固定，安装简便，提供了一种高精密直线导向机制。

交叉滚子导轨VR型是，将使精密滚子互相地组合在一起的滚子保持架与设置在专用轨道上的90度鉜沟槽滚动面组合起来使用。通过将2列滚子导轨平行地装配，使之能承受与轴相垂直的所有方向的负荷。而且，因能简单地施加预压，从而能获得无间隙且高刚性，动作轻快的滑座机构。

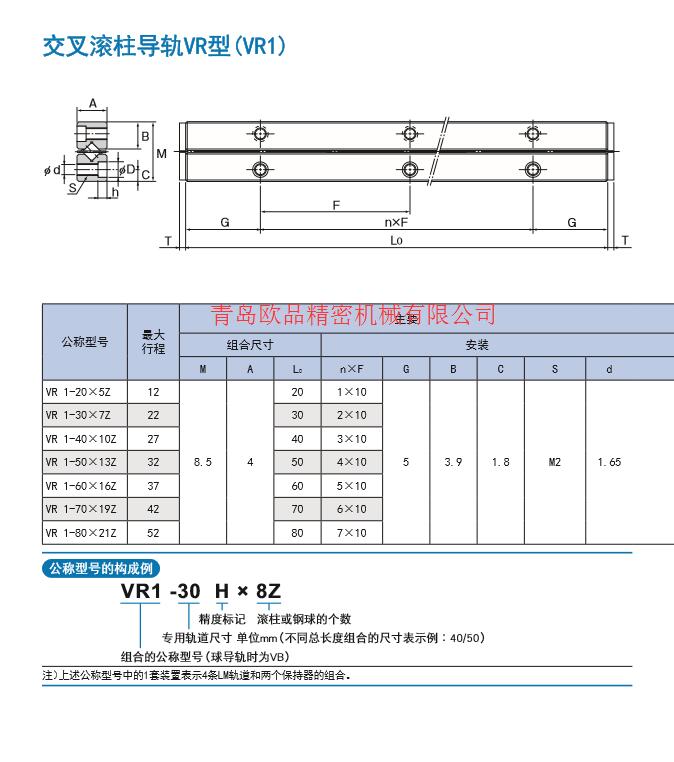

日本THK交叉滚子（滚柱）导轨：THK VR1-20X5Z，（1020T）、THK VR1-30X7Z，(1030T)、THK VR1-40X10Z，(1040T)、THK VR1-50X13Z，（1050T）、THK VR1-60X16Z，(1060T)、THK VR1-70X19Z,(1070T)、THK VR1-80X21Z,(1080T)

日本THK交叉滚子（滚柱）导轨：THK VR2-30X5Z,(2030T)、THK VR2-45X8Z,(2045T)、THK VR2-60X11Z THK 2060T、THK VR2-75X13Z,(2075T)、THK VR2-90X16Z,(2090T)

 日本THK 交叉滚子（滚柱）导轨：

THK VR4-80X7Z,(4080T)、THK VR4-120X11Z,(4120T)THK VR4-160X15Z,(4160T)、

THK VR4-200X19Z,(4200T)、THK VR4-240X23Z,(4240T)、

THK VR4-280X27Z,(4280T)、THK VR4-320X31Z,(4320T)、

THK VR4-360X35Z,(4360T)、THK VR4-400X39Z,(4400T)、THK VR4-440X43Z,(4440T)、THK VR4-480X47Z,(4800T)

 VRT1025、VRT1035、VRT1045、VRT1055、VRT1065、VRT1075、VRT1085、VRT2035、VRT2050、VRT2065、VRT2080、VRT2095、VRT2110、VRT2125、VRT3055、VRT3080、VRT3105、VRT3180、VRT3205、VRT1025A、VRT1035A、VRT1045A、VRT1055A、VRT1065A、VRT1075A、VRT1085A、VRT2035A、VRT2050A、VRT2065A、

VRT2080A、VRT2095A、VRT2110A、VRT2125A、VRT3055A、VRT3080A、

VRT3105A、VRT3180A、VRT3205A、VRU1025、VRU1035、VRU1045、

VRU1055、VRU1065、VRU1075、VRU1085、VRU2035、VRU2050、

VRU2065、VRU2080、VRU2095、VRU2110、VRU2125、VRU3055、

VRU3080、VRU3105、VRU3130、VRU3180、VRU3205、VRU4085、

VRU4125、VRU4165、VRU4205、VRU4245、VRU4285、VRU6110、

VRU6160、VRU6210、VRU6260、VRU6310、VRU6360、VRU6410、

VRU9210、VRU9310、VRU9410、VRU9510、VRU9610、VRU9710、

VRU9810、VRU9910、VRU91010、

接触，有良好的润滑油保持性，所以无磨损，磨擦小，从而能获得平滑的滚动运动。

THK 3050T   3050TM THK 3075T 3075TM THK 3100T 3100TM

THK 3125T 3125TM THK 3150T 3150TM THK 3200T 3200TM

THK 3225T 3225TM THK 3250T 3250TM THK 3275T 3275TM

THK 3200T 3200TM THK 2030T 2030TM THK 2045T 2045TM

THK 2060T 2060TM THK 2075T 2075TM THK 2090T 2090TM

THK 2105T 2105TM THK 2120T 2120TM 2135T 2135TM

THK 2150T 2150TM THK 2165T 2165TM THK 2180T 2180TM

THK 4080T 4080TM THK 4120T 4120TM THK 4160T 4160TM

THK 4200T 4200TM THK 4240T 4240TM THK 4280T 4280TM

润滑：请仔细擦拭防锈油并封入润滑剂后再使用。请避免将性状不同的润滑剂混合在一起使用。在经常产生振动的场所，无尘室，真空，低温或高温等特殊环境下使用时，有可能无法使用通常的润滑剂。要使用特殊的润滑剂时，请事先咨询青岛欧品精密机械有限公司。

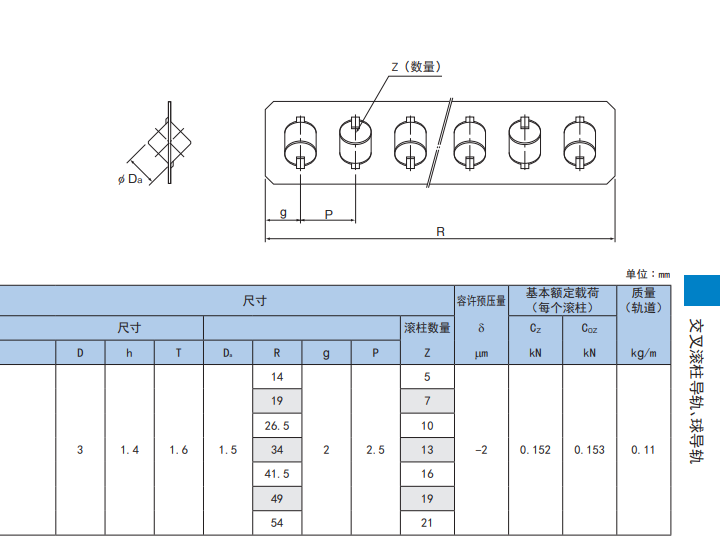

轨道长度：滚柱保持器以及球保持器的运动，以工作台移动量的1/2与工作台移动相同方向进行移动。设保持的长度为L，行程长度为L1因此，为了使保持架从轨道台上不出现悬臂状态，轨道的长度LK至少就为如下：LK>=L+L1/2.

保持架的偏离：尽管保持滚柱或钢球的保持架能 其 地地动作，但由于机械的驱动振动，惯性力和冲击等的影响保持加有时会产生偏离。

关于挡板：为防止保持的脱落，在轨道的端面安装有挡板。但是，注意若保持器频繁与挡板冲突，会引起挡板的磨损以及挡板固定螺钉的松弛等。从而会成为保持架脱落的原因。

防尘：为防止异物进入交叉滚柱导轨以及球导轨的内部，可使用侧面防尘附件，前后方向的防尘请用伸缩防尘罩或圆形软工伸缩罩。
