岸电电源产品简介

AVR系列有源串联补偿式交流稳压电源采用目前新的交流稳压电路拓扑形式，具有无机械触点、无级连续可调、快速高精度稳压输出的特点。是目前普遍使用的机械式稳压电源和可控硅有级调节稳压电源升级换代的理想替代产品。可根据客户需求个性化特殊设计制造。户外全密封防腐型有源串联补偿式稳压电源装置整体防护等级达到IP65，满足任何恶劣使用环境需要，并通过认证。

产品特点：

采用目前电力电子逆变技术，实现输出电压快速高精度的稳压控制。有源逆变系统的功率容量仅为补偿电压的功率容量，稳乐电源的功率容量可以轻松实现十兆瓦级的超大功率容量，并目可实现10KV以上任何电压级别的高压稳压电源需求。补偿变压器串联干输入电源与用电负荷之间，当逆变系统发生故障时不会产生断电现象，可实现角荷连续不间供电。为了减少逆变器发生故障瞬间补偿变压器串联压降的影响，在补偿变压器并联旁路双向可控硅，当逆变系统发生故障时快速旁路补偿变压器，旁路导通时间≤10us，同时旁路开关在30ms内闭合，逆变开关QF和KM接触器也在30ms内断开，实现无缝不间新稳压供电与旁路供电的转换。通过逆变系统的优化设计，可实现对输入电源的无功功密，谐波等综合电能质量讲行快速的补偿调整，除且备稳压电源功能外，还可实现快速无功功率补偿、谐波治理等综合电能质量调整器的功能。是目前性能好功能完善的稳压电源电路拓扑结构。输出稳压精度<1V(相电压)输出电压稳压响应时间<30ms:输出电压波形等干输入电压波形;(不产生任何附加的波形畸变，并且输出电压波形对于输入电压波形略有正弦改善。)稳压电源效率:≥98%(100%负荷);每相可带100%不平衡角荷，并目三相线电压不平衡度<2%:100%角荷突加减时输出电压稳定时间<2个基波周期，其蝓出电压瞬态变化范围≤土3%。

一、岸电电源产品的主要特点

• 快速高精度稳压输出

• 无机械触点、无级连续可调

• 满足任何恶劣使用环境需要

• 采用目前新的交流稳压电路拓扑形式

• 可根据客户需求个性化特殊设计制造

二、岸电电源产品应用

• 应用工况：

电压下陷/下降（SSags&Brownouts）指市电电压有效值介于额定值的80-85%之间的低压状态，并且持续时间达一个到数个周期，甚至更长。其产生原因包括：大型设备启动和应用，大型电动机启动或大型电力变压器接入，主电力线切换，线路过载等。有源串联补偿式变流稳压电源，能自动保持输出电压的稳定。

• 应用行业：

有源串联补偿式变流稳压电源可以广泛应用于工业、农业、交通、船舶、铁路、科研文化等领域的大型机电设备、金属加工设备、生产流水线、建筑工程设备、电梯、医疗器械、刺绣轻纺设备、空调、广播电视及家用电器、照明等需要稳压的场所。

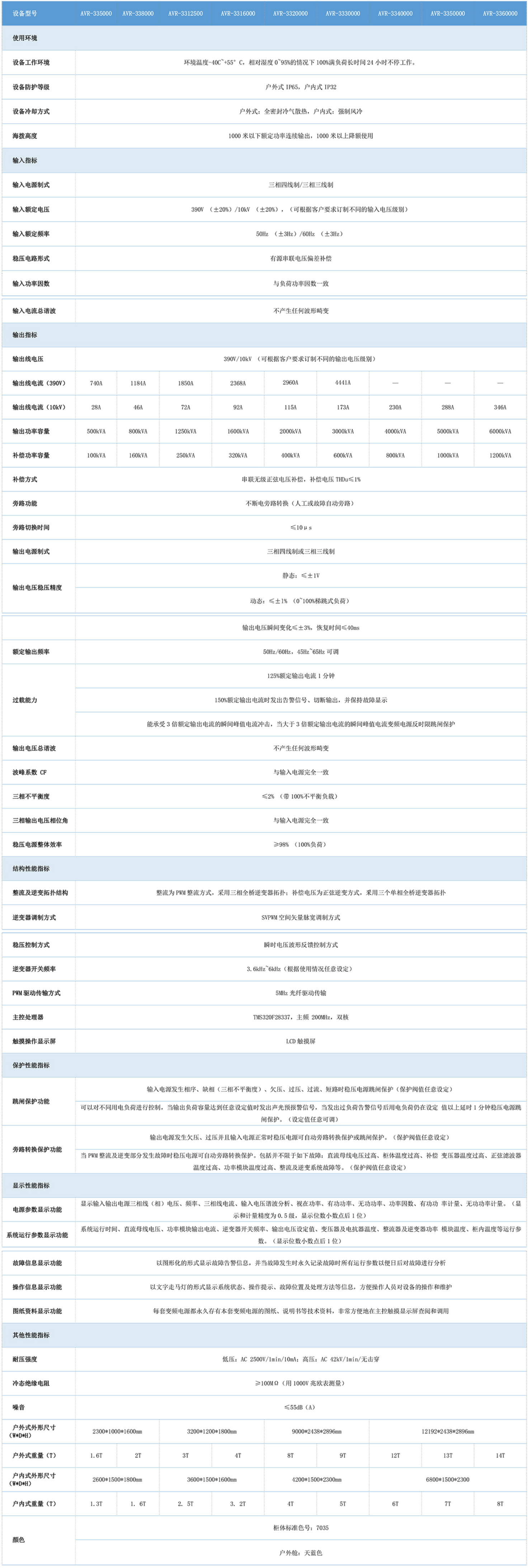

岸电电源技术参数
