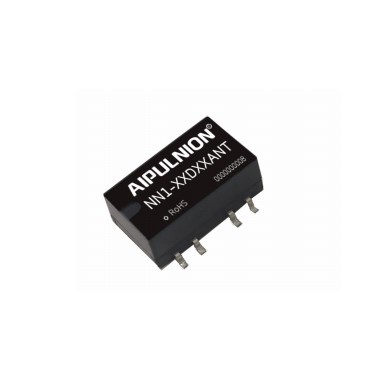

1w隔离电源模块

　　型号：NN1-24D05ANT

　　品牌：爱浦电子
　　功率：1W
　　输入电压：-Vac/21.6-26.4 Vdc
　　输出电压：±5 Vdc
　　效率：84%

　　尺寸：15.24*11.4*7.25 mm

　　产品典型特性：
　　定电压输入，隔离非稳压双路输出，功率1W
　　工作温度范围-40℃to+105℃
　　小型SMD封装，国际标准引脚方式
　　隔离电压1500VDC
　　zui高效率可以达到86%

　　空载输入电流低

　　应用领域：

      NN1-XXDXXANT产品适用于纯数字电路场合、一般低频模拟电路场合、继电器驱动电路场合等，是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。该产品适用于：

　　1、输入电源的电压比较稳定（电压变化范围±10%Vin）；
　　2、输入输出之间要求隔离（隔离电压≤1500VDC）；

　　3、对输出电压稳定度和输出纹波噪声要求不高。

　　产品列表：

　　注1：输出效率典型值是以产品满载老化半小时后为准；
　　注2：表格中满载效率波动幅度为±3%，满载输出效率等于输出的总功率除以电源模块的输入功率；
　　注3：纹波及噪声的测试方法采用双绞线测试法，具体测试方法及搭配见后面（纹波&噪声测试说明）即可；

　　注4：因篇幅有限，以上只是部分产品列表，若需列表以外产品，请与本公司销售部联系。

　　封装尺寸：
