DCDC电源模块1W
价格:电议
地区:广东省
电 话:4008898821

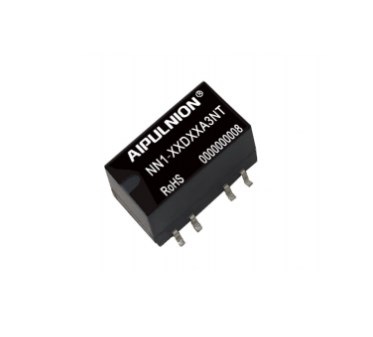

    DCDC电源模块1W
  型号:NN1-XXDXXA3NT
  品牌:爱浦电子
  功率:1W
  输入电压:-Vac/4.5-26.4 Vdc
  输出电压:±15 Vdc
  效率:84%

  尺寸:15.24*11.4*7.25 mm


  产品典型特性:
  定电压输入,隔离非稳压双路输出,功率1W
  工作温度范围-40℃to+105℃
  小型SMD封装,国际标准引脚方式
  隔离电压3000VDC
  zui高效率可以达到86%

  空载输入电流低


  应用领域:
  NN1-XXDXXA3NT产品适用于纯数字电路场合、一般低频模拟电路场合、继电器驱动电路场合等,是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。该产品适用于:
  1.输入电源的电压比较稳定(电压变化范围±10%Vin);
  2.输入输出之间要求隔离(隔离电压≤3000VDC);

  3.对输出电压稳定度和输出纹波噪声要求不高。


  输入特性:


  输出特性:


  封装尺寸:


  纹波&噪声测试说明(双绞线法20MHz带宽):

  测试方法
  1.纹波噪声是利用12#双绞线连接,示波器带宽设置为20MHz,100M带宽探头,且在探头端上并联0.1uF聚丙烯电容和4.7uF高频低阻电解电容,示波器采样使用Sample取样模式。
  2.输出纹波噪声测试示意图:把电源输入端连接到输入电源,电源输出通过治具板连接到电子负载,测试单独用30cm±2 cm取样线直接从电源输出端口取样。功率线根据输出电流的大小选取相应线径的带绝缘皮的导线。
