电磁锁定安全门锁开关 D3SL
价格：￥660.00
地区：江苏省 南京市
电 话：021-58316639
手 机：13621739940
-

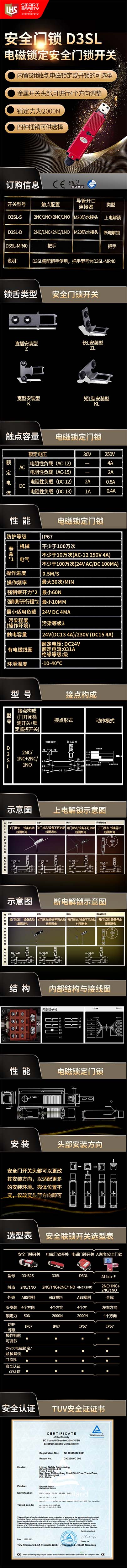

图文详情
-
产品属性
-
相关推荐
安全门锁 D3SL
电磁锁定安全门锁开关 ? 内置6组触点，电磁锁定或开锁的可选型 ? 锁定力为2000N ? 金属开关头部，可进行4个方向调整 ? 四种插销可供选择 |
?? | 订购信息 |
| 开关型号 | 触点配置 | 导管开口/连接器 | 类型 |
D3SL-3 | 2NC/1NO+2NC/1NO | 无 | |
D3SL-3M | 2NC/1NO+2NC/1NO | M20 | |
说明： | D3SL需配把手使用，把手型号为D3SL-MR40 |
?? | 锁舌类型 |
直插安装型 Z | 长L安装型 ZL | 宽型安装型 K | 短L型安装型 KL |
|
|
|  |
?? | 触点容量 |
额定电压 | 30V | 250V | ||
额 定 电 流 | AC | 电阻性负载（AC-12） | — | 4A |
电感性负载（AC-15） | — | 2A | ||
DC | 电阻性负载（DC-12） | 2A | 0.8A | |
电感性负载（DC-13） | 1A | 0.4A |
?? | 性能 |
| 防护等级 | IP67 | |
寿命*1 | 机械 | 不少于100万次 |
不少于10万次（AC-12 250V 4A） | ||
电气 | ||
不少于100万次（24V AC/DC 100mA） | ||
操作进度 | 0.5m/s | |
操作频率 | 30次/min | |
强制断开力*2 | 最小60N | |
强制断开行程*2 | 最小10mm | |
最小适用负载 | 24V DC 4mA | |
污染程度（操作环境） | 污染等级3 | |
触电容量 | 24V(DC13 4A)/230V (DC15 4A) | |
有电磁线圈 | 额定电压：DC 24V 额定电流:0.31A 绝缘等级:B级 | |
环境温度 | -10-40℃ |
?? | 型号和接点构成 |
型号 | 接点构成 (门开闭检测开关+锁定监控开关) | 接点形式 | 动作模式 |
D3SL | 2NC +1NO+1NC |  |  |
?? | 电磁线圈 |
额定电压 | DC24V+10% |
额定电流 | 0.4A |
绝缘等级 | B级 |
?? | 外形及安装尺寸 |
外形及安装尺寸 |
 |
?? | 头部安装方向 |
安装方向 | 头部更改方向 | 安全门开关头部可以更改其安装方向，以适配更多的安装环境。壳体位置不变，仅改变头部方向即可。 |
 |  |
?? | 辅助解锁说明 |
 | 安全门开关在正常工作时，箭头指向 “上锁 ” 标志，防转螺钉必须处于紧固状态；在设备停电或出现故障等特殊情况时，若要打开防护门，应首先松开箭头旋钮旁边的螺钉；再使用工具将箭头旋钮指向 “开锁 ” 标志，此时安全门开关解锁，插销可拔出，防护门可打开。 |
?? | 安全联锁开关选型表 |
安全门锁开关
| 电磁门锁开关
| 电磁门锁开关
| AI智能安全门锁
| ||
选 型 标 准 | 型号 | D3-B2S | D3SL | D3NL | AI box-F |
触点设置 | 2NC/1NO | 2NC/1NC+2NC/1NO | 4NC/2NO | 2NC/1NO+2NC/1NO | |
外壳 | ABS塑料 | ABS塑料 | ABS塑料 | 金属 | |
头安装 | 4个方向 | 4个方向 | 4个方 | 左右方向 | |
锁定力 | 50N | 2000N | 2000N | 2000N | |
防护等级 | IP67 | IP67 | IP67 | IP67 | |
特 征 | 操作钥匙可调节 | ? | ? | ? | |
24VDC电磁锁定/ 机械解锁 | ? | ? | ? | ||
门监视 | ? | ? | ? | ? | |
安全认证 | 安全认证 CE认证 | ? | ? | ? | ? |
?? | 电路连接示例图 |
产品名称 | 型 号 | 安全输入 | 输 出 |
安全继电器 | SR103系列 | 1组安全产品 | 3NO+1N/C |
安全控制器 | SM302系列 | 3组安全产品 | 2NO |
安全控制器 | SM602系列 | 6组安全产品 | 2NO+4SO |
安全控制器 | SM1002系列 | 10组安全产品 300 | 4SO |
说明 | 输入产品 急停按钮，安全门锁、双手按钮、安全光栅、安全垫、复位等 |
