产品介绍

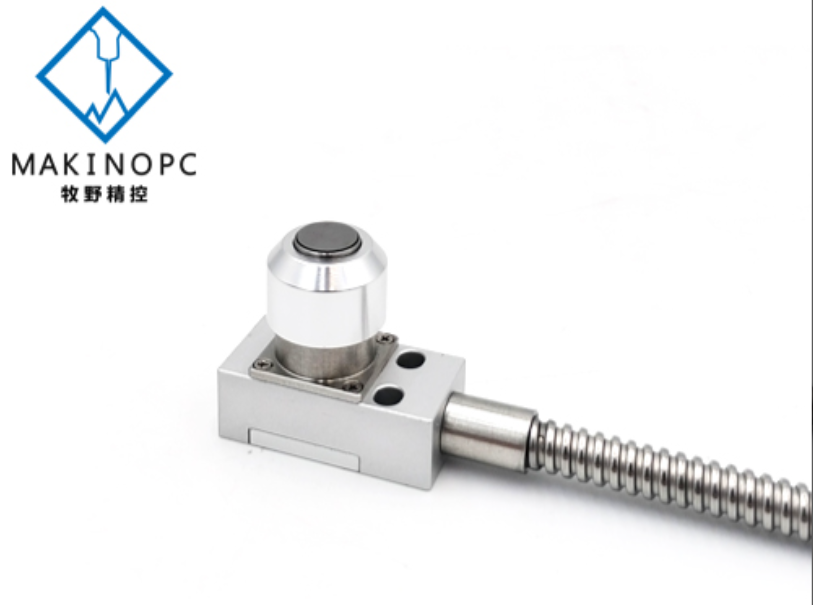

小型自动CNC对刀仪
MP13-10系列对刀仪，体型小，对刀面直径10MM，线长2米，主要适用于小型玉石雕刻机、玻璃精雕机、义机、牙雕机、点 胶机等刀具破损测量和断刀检测。

                                                                     产品名称：            小型自动对刀仪

                                                                      产品型号：           MP12-10

                                                                      输出模式：           NC常闭型

                                                               重复定位精度：           0.001mm

                                                                   对刀面直径：           Ф10mm

                                                                  对刀面材质 :             超硬合金

                                                                      表面加工:             研磨4S镜面

                                                                        预行程 ：           无

                                                                            行 程：           5

                                                              接点精度寿命：           300万次

                                                                     接触力度：           1.5N(安装状态须垂直)

                                                                 触点额定值：            DC24V-20mA(MAX)(推荐值10mA)电阻负荷

                                                                     电缆规格：           2m耐油(长度可以定制)、2芯

                                                                     触点电压：           DC24V100mA电阻负荷

                                                                     保护级别：           IP67防水、防油密封性能

                                                                         保修期：          12个月

对刀仪安装须知

INSTRUCTIONS FOR INSTALLATION OF KNIFE INSTRUMENT

1.尽量安装在工作台铁屑和溅水比较少的地方;2.必须垂直安装，确保底部平整以免造成精度误差偏大3.接线完毕后将对刀仪放置在对刀座的另外地方，测试对刀信号正常后再固定正确的位置;4.请正确在额定DC+24V士10%20MA((MAX)电源范围内使用，以免过载烧坏内部元件5.电源及信号线抗拉力在20N (2KG) 以下，电源线护套金属管折弯半径为R7;

6.如需使用吹气功能，气管使用规格外径为4MM、内径为2.5MM、建议气压0.3-0.6MPA。
