技术指标

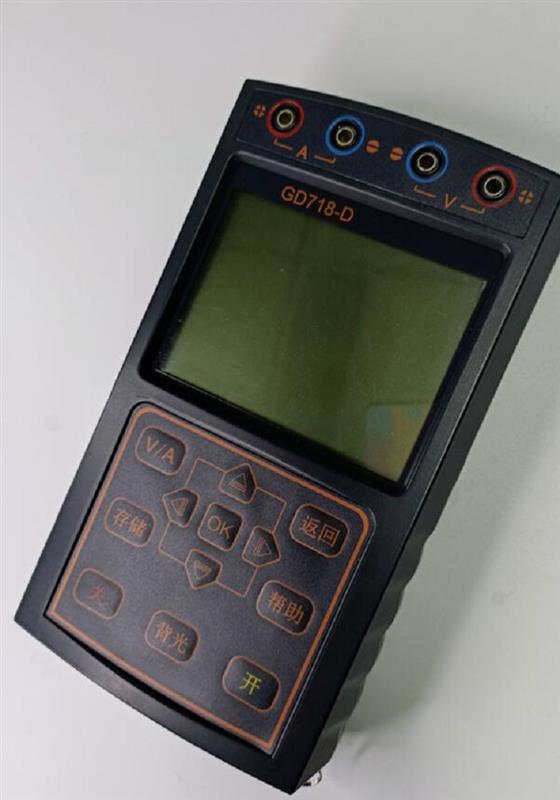

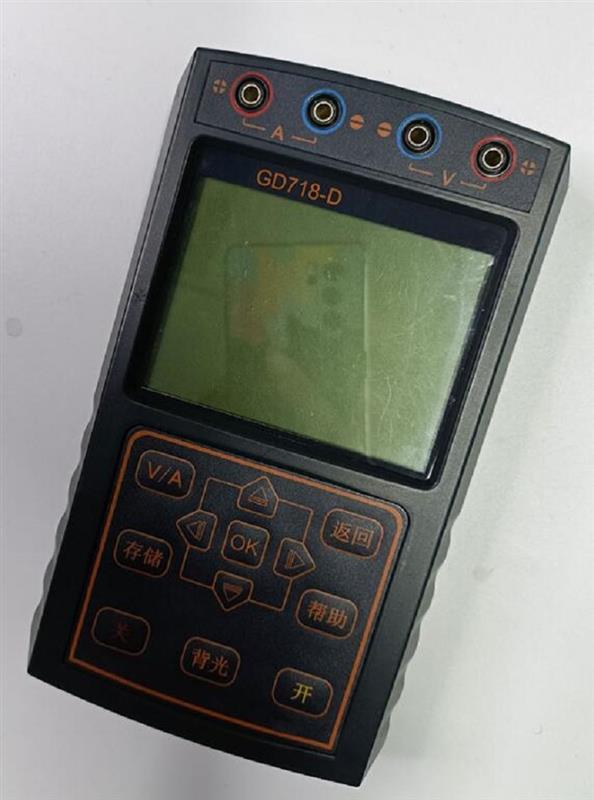

1 仪器的测试端口

1.1 电压测试端口V

输入阻抗：1MΩ

输入大电压：交流700V

1.2 电流测试端口A

输入阻抗：1MΩ

输入大电压：交流400V

2 直流电压幅值测量指标

测量范围：0～±300V

小显示分辨力：1mV

量程档位切换方式：自动切换

测量：±(1.0%＋1d)

3 单频信号测项指标

3.1 电压真值测量指标

测量范围：6Hz～5000Hz频段，0～400V

小显示分辨力：1mV

量程档位切换方式：自动切换

测量：±(2.0%＋1d)

3.2 电流真值测量指标

测试要求：电流钳的Ｋ键扳至I侧

测量范围：400Hz～5000Hz频段，0～20A

小显示分辨力：1mA

量程档位切换方式：自动切换

测量：±(3.0%＋1d)

3.3 频率测量指标

测量范围：6Hz～5000Hz

显示分辨力：100Hz以下，0.01Hz

100Hz以上，0.1Hz

测量：±(0.2Hz＋1d)

4 ZPW-2000移频测项指标

4.1 电压真值测量指标

测量范围：0～400V

小显示分辨力：1mV

量程档位切换方式：自动切换

测量：±(2.0%＋1d)

4.2 电流真值测量指标

测试要求：电流钳的Ｋ键扳至I侧

测量范围：0～20A

小显示分辨力：1mA

量程档位切换方式：自动切换

测量：±(3.0%＋1d)

4.3 频率测量指标

标称频点：1700Hz,2000Hz,2300Hz,2600Hz

频率测量范围：标称频点±10Hz

调制频率测量范围：8.00Hz～30.00Hz

频率及上下边频显示分辨力：0.1Hz

调制频率显示分辨力：0.01Hz

上下边频测量：±(0.3Hz＋1d)

调制频率测量：±(0.03Hz＋1d)

4.4 轨道补偿电容在线测量指标

测量范围：10μF～100μF

小显示分辨力：0.1μF

测量：±(3.0%＋1d)

4.5 在线阻抗测量指标

测量范围：0～500Ω

测量：±(3.0%＋1d)

5 移频测项指标

5.1 电压真值测量指标

测量范围：0～400V

小显示分辨力：1mV

量程档位切换方式：自动切换

测量允许：±(2.0%＋1d)

5.2 电流真值测量指标

测试要求：电流钳的Ｋ键扳至I侧

测量范围：0～20A

小显示分辨力：1mA

量程档位切换方式：自动切换

测量允许：±(3.0%＋1d)

5.3 频率测量指标

载频频点：550Hz、650 Hz、750 Hz、850Hz

载频频率测量范围：载频频点±10Hz

调制频率测量范围：6.00Hz～30.00Hz

频率及上下边频显示分辨力：0.1Hz

调制频率显示分辨力：0.01Hz

上下边频测量：±(0.3Hz＋1d)

调制频率测量：±(0.03Hz＋1d)

6 25周/50周相敏轨道电路测项指标

6.1 电压基波测量

测量范围：0～400V

测量：±(2.0％＋1d)

6.2 电流基波测量

测试要求：电流钳的Ｋ键扳至II侧

测量范围：0～20A

测量允许：±(3.0%＋1d)

6.3 电压相位差测量

测量范围：0°～360°

测量分辨力：0.1°

测量：±(0.5°＋1d)综合测试仪综合测试仪综合测试仪综合测试仪
