GTT/STT 系列热流传感器/辐射热流传感器

热流传感器/辐射热流传感器应用于地面和飞行航空试验、传热研究、可燃性试验热流标准、火灾试验、材料开

发和窑炉开发等。

传感器描述

结构

准、坚固、的传感器。

无氧铜体，保传感器长寿命和信号稳定性。

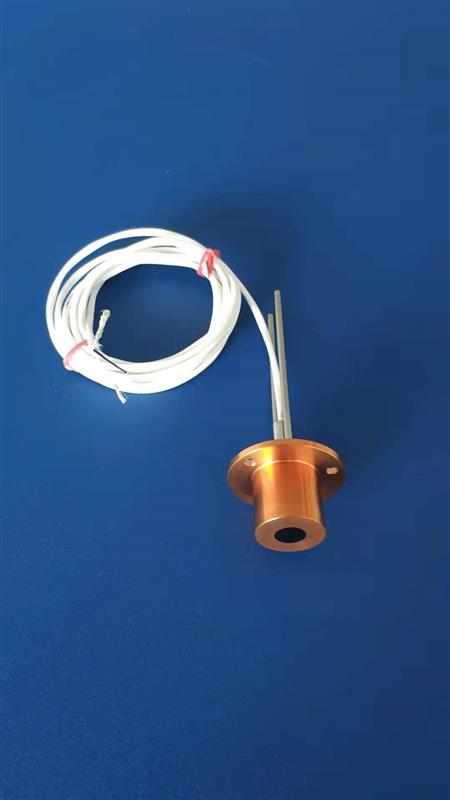

配备法兰，便于安装。

附件

可选配置：包括四种安装配置、可拆卸窗口、水冷、传导冷却。

在工作温度过200°C时，应水冷。

视窗附件（可选蓝宝石、石英、硫化锌、硒化锌等窗口材料），

测量辐射热流（总辐射、红外辐射）。

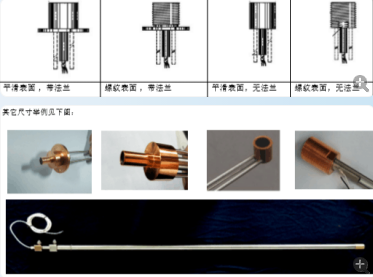

标准安装配置如图所示。包括平滑表面 ，带法兰；螺纹表面 ，带法兰；平滑表面，无法兰；螺纹表面，无法兰。

传感器参数：

类型：

Gardon式/Schmidt-Boelter式

可选量程：

30000、20000、15000、10000、5000、4000，2000，1000，500，300, 250，200，150，

100，50，25 , 20 , 10 , 5 , 2 , 1（kW/m2）

输出信号：

毫伏线性输出（有校正系数）

传感器吸收率：

大于0.95

高容许传感器体温度：200°C（如过200°C需通冷却水，耐受温度可达3000°C）

重复性：

±0.5%

校准扩展不定度：

±3%，包含因子k=2（对于约95%的置信水平）（5000kw/m2以上为±5%）

非线性度：

±2%

导线：

铜双铰线，Teflon绝缘，铜丝编织屏蔽，1m 标准长度，裸端

尺寸：

25(直径) x 25（长）mm；法兰直径45mm（多尺寸及形状请联系我们）

可选测试输出：

1、数据采集主机DQ-100； 2、放大器TFT系列

辐射热流传感器视窗材料波长范围

视窗材料（1mm，除非另有说明）

符号（插入型号）

波长范围（um）

蓝宝石（0.5 mm）

S

0.2 - 5.5

石英（0.5 mm）

QW

0.12 - 4

氟化钙

CaF2W

0.3 - 11.5

KRS-5

KRS-5W

0.6 - 50

硫化锌

ZnSW

0.5 - 14.5

氟化钡

BaF2W

0.5 - 12.5

硒化锌

ZnSeW

0.5 - 22

碲化镉

CdTeW

0.8 - 30
