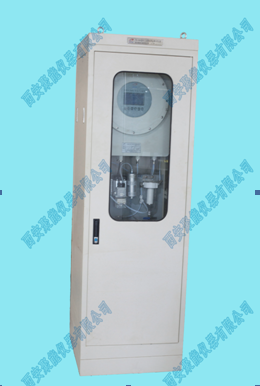

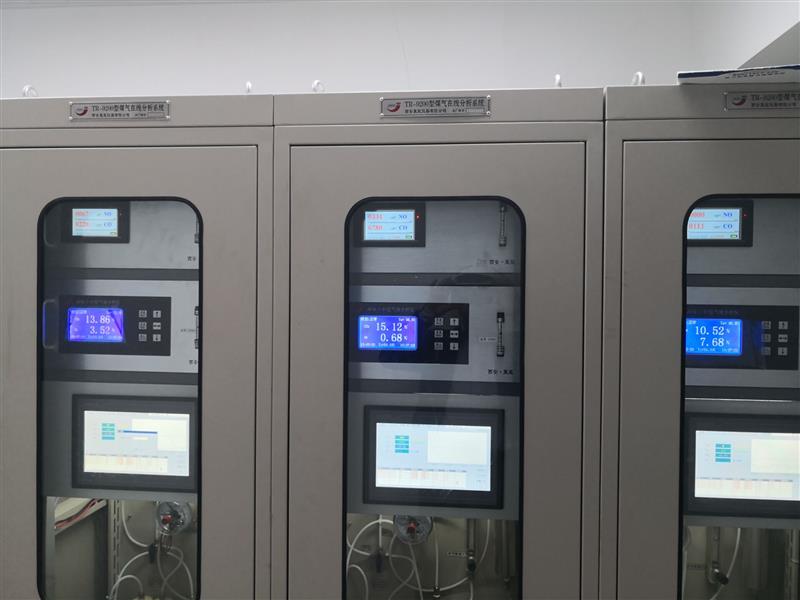

乙炔、双氧水氧含量在线分析仪

一、货物型号规格、技术参数和说明

1、货物型号规格:   TR-9400型化工行业气体分析仪

规格 O2： 0-5%

详情请联系：贾维浩        壹伍捌玖壹肆贰壹壹捌柒   壹捌柒捌玖肆贰玖玖玖壹

2、技术参数和说明：

术数：（现场采样分析点工况）

分析参数：氧气

测量范围：O2：0～5%（输出报警节点信号，自由设定）

被测气温度：常温含尘量：微量

含水量：微量

结晶物：无

管道压力：0.5MP

3、气成份分析装置主要设计技术数据表：

产品主要性能：具有分析/显示/信号输出/报警功能

1、设备主要技术参数：

适用工况：乙炔、双氧水中氧含量

介质温度： 0 — 70℃

介质压力：0.1— 4 Mpa

粉尘含量：≤50mg/m³

水汽含量：≤100PPm

输样管长：＜30m（可根据工况）

有害杂质：无

适用气候：环境温度：-10℃—45℃        相对湿度：＜90%

适用环境：工作现场无显著振动、无强磁场干扰

详情请联系：贾维浩       壹伍捌玖壹肆贰壹壹捌柒   壹捌柒捌玖肆贰玖玖玖壹

2、公共设施要求（装置正常工作条件）

电源：220V±10%  50Hz±10%

容量：不大于3KVA

二、装置系统组成及技术参数

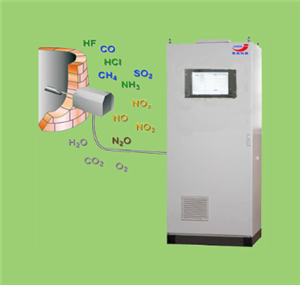

1、取样器组件：由取样管线等组成，取样管线为不锈钢管或者特氟龙管。

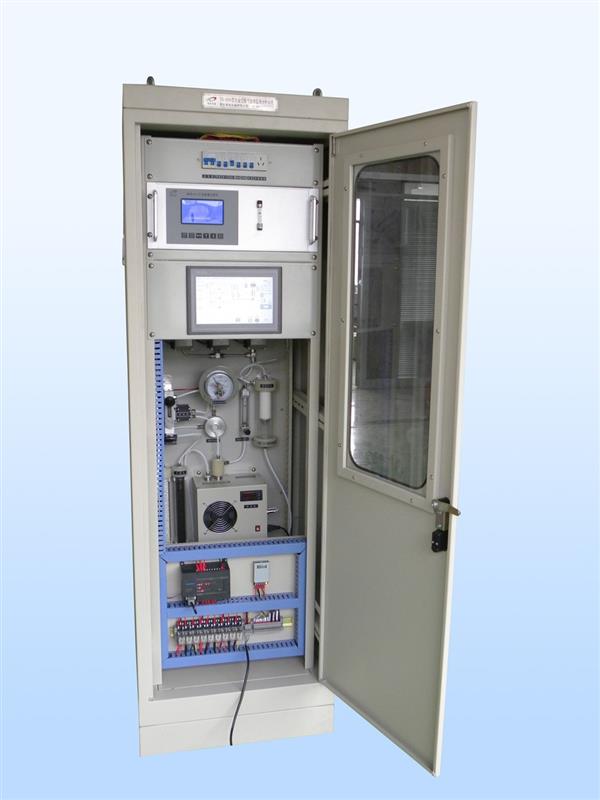

2、分析柜组件及装置技术参数：由前处理单元、供电单元、分析校对单元组成。

（1）前处理单元包括：专用干燥除硫过滤器组件、减压器、稳压器、精密过滤器、分析阀、流量计等。

通过取样截止阀、减压阀、稳压阀、分析阀、精密过滤器综合净化稳流、稳压处理，提供分析仪器超净的分析气源。

（2）供电单元包括：

（3）分析单元包括：  JNYQ-O-14EX型氧气分析仪（进口传感器）、流量计、流路切换阀等。

（4）输出单元：输出4-20mA信号和二组无源触电信号,确保设备安全运行。

（5）测量范围及分析精度：

测量对象及量程 ：  O2： 0～5%

精    度：≤±1%F.S

分辨率: 0.01%

（6）信号输出：

仪器液晶数字显示氧气含量并以 4—20mA成份信号隔离输出给上位机或DCS。超限报警、联锁、故障报警信号输出及容量：

氧气含量越限报警值在仪表量程范围内分别可设定（出厂时设定含量报警值,报警信号输出无源接点，容量：220VAC，1A）

（7）装置预处理功能

取样截止阀：不锈钢球阀

减压阀：不锈钢0.1-15Mpa

压力表：0.1-4 Mpa

稳压阀：不锈钢，输入压力0.1-0.7Mpa变化，输出流量1000Ml/min不变，输出可以自由调节

分析阀：0～1200ml/min调节

精密过滤器：0.1um

分析流量计：0～1000mL/min

（8）尾气处理：

管道放空

三、设计方案及配置说明

1、配置原则：

本分析装置中的重要关键部件（如：阀门等）采用不锈钢，能够长期保证使用寿命，尽量减少后期维护的运行成本。

2、本分析装置主要技术特点如下：

样气的预处理单元为外置，分析单元出厂前已调试完毕。现场只需用户安装、辅设取样线、外围电源和分析室就位即可。

3、分析盘按企业标准制作，方便操作者巡视和维护。。

4、系统全干法流程，对分析组分不会有影响，取样阀、取样管线，各类管接头（与样气接触部分）均采用防腐不锈钢、聚四氟乙烯材料或特殊防腐处理，提高了系统防腐性。保证了系统使用寿命。

5、精密过滤器的过滤精度可以达到0.1um,保障了分析仪的正常运行。

6、分析仪：

采用JNYQ-O-14EX型氧气分析仪（进口传感器）结合zui  xin微机处理技术研发而成的高精度在线检测分析仪器，实现对氧气快速在线检测。

技术参数：

◆.  测量范围：0-5%

◆.  精    度：≤±1％F.S；

◆.　稳 定 性：零点漂移≤±1％F.S/7d；

量程漂移≤±1％F.S/7d；

◆.　重 复 性：≤±0.5％；

◆.预热时间：≤30min；

◆.　触点容量：220VAC，1A   24VDC，1A；

◆.　输出信号：4～20mA；

◆.　工作环境：温度：－10℃～＋45℃；

      湿度：≤90%RH；

◆.  工作电源：220VAC±10%，50Hz±5%；

◆.　重    量：约35kg
