带电电缆识别仪是我公司根据电缆应用的特殊需要而研制的一种仪器，在电缆的管理、架设、迁移、维护以及故障处理中用来从一束电缆（两条及两条以上）中判别出所要识别的停电或带电电缆。它用闭合检测方式以光栅长短、数字大小及蜂鸣等参数为判断依据，具有判别准确、快速、操作简单、应用范围广等特点，其准确度远高于点触、霍尔、开口等检测方式，是目前同类仪器中技术、性能越的仪器。

二、仪器组成及功能

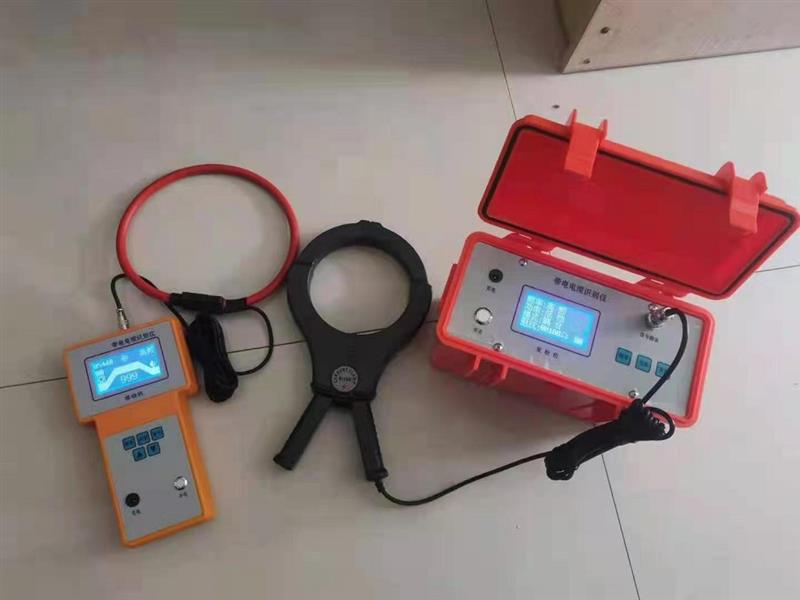

识别仪主要由以下六部分组成。

1.信号发射机：输出一定功率的高频电磁信号，施加到预识别停电或带电的电缆上，并在此电缆上产生恒定电流。

2.信号接收机：把耦合钳所检测到的信号，以光栅长短、数字大小及蜂鸣的形式显示出来，操作者以接收信号强弱为据作出判定。

3.耦合钳：用于发射和接收电磁信号。

4.充电器：用于信号发射机及接收机的充电。

5.直连信号线：为红黑双夹线，用于停电电缆的直连识别。

6.耦合钳连线：用于耦合钳与信号发射机连接。

三、主要技术指标

3.1. 发射机

1）输出信号：输出四种频率的正弦交流信号，分别是低频、中频、高频、射频。

2）输出功率：恒功率输出，低、中、高三档（大不小于6）。

3）输出模式：直连法、耦合法。

4）阻抗显示：25500欧以内。

5）负载匹配：自动匹配。

6）显示界面：大屏液晶中文、图形显示，自带背光。

7）电 源：标准1号1.2V充电电池6节，充放电500次。

8）待机时间：大于8小时，电量提示。

9）过热过流：自动保护。

10）工作温度：-20℃—50℃

11）体 积：265×125×210mm

12）重 量：2 kg

3.2. 接收机

1）接收频率：接收五种不同频率的正弦交流信号，分别是低频、中频、高频、射频、50HZ.

2）接收模式：耦合钳。

3）信号界面：数字大小、光栅长短、声音缓急三种界面同时提示信号强弱

4）显示界面：大屏液晶中文、图形显示，自带背光。

5）增益控制：手动调节，动态范围000——100db。

6) 探测长度：直连电缆时，长15KM。.

耦合电缆时，一次耦合可测3Km，多次耦合远。

7）电 源：标准5号1.2V充电电池6节，充放电500次。

8）待机时间：大于12小时，电量提示。

9）过热过流：自动保护。

10）工作温度：-20℃—50℃。

11）体 积：126×43×230mm

12）重 量：1.0Kg多功能电缆识别仪 型号M2656 库号M2656 多功能电缆识别仪 型号M2656 库号M2656 多功能电缆识别仪 型号M2656 库号M2656
