LHDJ-2.5-17电接点液位水位计测量筒传感器液位监控仪

电接点水位计^LHDJ-2.5-2-YMPa电接点水位计二次表 LHDJ型中心距:L=1180mm水位计数显表LHDJ-16-正负350-0.2Mpa10-40LHDJ型电接点水位计二次仪表-300~+300mm/220VAC/4~20mA  LHDJ-25-Y2发电专用设备及机械备件^LHDJ-Y-186EA LHDJ-2.5/工作温度:饱和/压力2.5mpa/中心距800mmLHDJ-25,中心距600mm,DN20焊接管,公称压力25Mpa

主要用于各种汽包水位、高、低加热器、除氧器、蒸发器以及连排水箱等水、液位测量，与同类产品相比较具有操作简便、使用寿命长、保险系数高等特点。但不适宜于易爆、易燃和腐蚀性液体的液位测量和控制.

功能特点：
  1、具有断电保护功能，在电网失电时，水位计自备电源能保证继续工作3小时。
  2、具有4～20mA信号输出，RS485标准通讯口。
  3、具有故障指示及保护功能，在水位未达到上、下限报警点时，如这些点的电极与筒体短路，仪表
则不报警和保护动作；在水位达到上、下限报警点时，如这些点的电极断路，报警和保护功能照样动
作。
  4、电极采用交流供电，克服了用户以前由于直流供电而使电极极化，易损坏和易结垢的缺陷，延长
了电极使用寿命。
  5、采用了强抗干扰措施，能克服线路多，传输距离长带来的各种干扰。
主要技术指标：
  1、测量范围：z大23个点
  2、报警值：有极上限、上上限、上限、下限、下下限、极下限六组信号输出（用户可在23点内任意
选择6点作报警点，可通过按键任意设定）
  3、供电电源：220V AC±10%，50Hz±2Hz
  4、盘装仪表外形尺寸：80×160×120（宽×高×深）（盘装仪表）
  4.1、开孔尺寸：76+1×152+1（宽×高）
  5、墙挂式变送转换器外形：200×120×75（长×宽×高）

二、结构

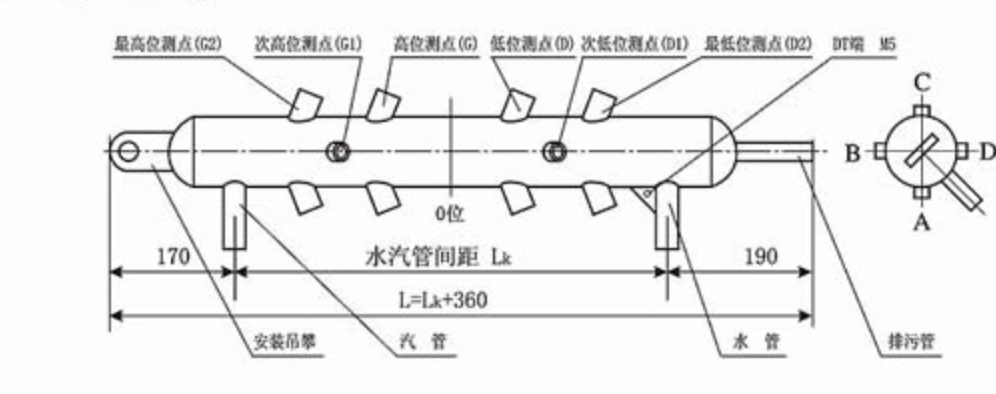

　　本水位计主要由测量筒体、陶瓷电极、汽、水发兰、二次仪表等组成。
三、特点
1.采用红、绿双色合成光柱显示水位，红色数码管显示水位坐标值，解决了操作人员监视运行状态时眼部易疲劳的状况，具有直观、清晰的视觉效果。
2.具有内报警（声光提示）外报警（继电器输出）、消音、自检、筛选功能。与老式二次仪表相比较具有操作更加简便、直观，可一次多点设定报警数值。
3. 利用CMOS高输入阻抗的特点，信号输入回路仅有弱小的电流通过电极，可将电极的化学腐蚀减少到z低限度，因此，本二次仪表能够更加明显的延长电极的使用寿命。
4.通过模糊控制，根据不同水质自动调节电极的电、水阻阀值 ，以适应不同的应用需求。

电极配套双色模拟水位指示仪，组成全套水位测量装置，测量筒电极安装座可根据用户要求设计向上或向下斜插（斜插有点：当水和汽到极点时，不易挂水、汽、液，易蒸发和下滑，对仪表防假水位显示有效果）。电接点用途：电接点测量筒与液位表组成水位测量系统。
