智能振动监视仪ZH3012-M-BT

是大型旋转机械（如汽轮机、风机、压缩机、电机）装置不可缺少的监视保护设备.输入的信号来自传感器,可对旋转机械装置轴瓦进行对振动的连续监视和测量.

主要功能
■ 汽轮机、水轮机、压缩机、鼓风机等旋转类机械的轴瓦振动的监视和保护.

对旋转机械进行在线实时测量，数字显示、超限自动延时报警并输出模拟量（对应振动的速度值）缥DCS，可以早期发现故障并报警，保护旋转机械，此仪表智能化程度高。通过面板上的按键及显示可对仪表的监测参数进行设置和操作。

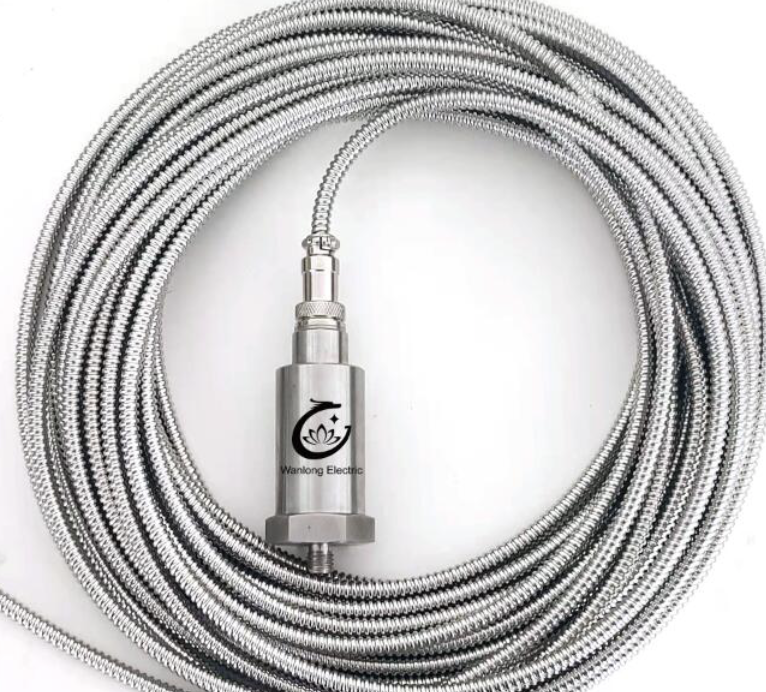

用于测量机壳（轴承箱体）相对于自由空间的振动（对振动）和油膜轴承机械的轴系相对振动。用户可根据机器设备的监测要求组成在线监测系统，可选择磁电速度传感器、超低频振动传感器、压电速度传感器、压电加速度传感器、电涡流传感器；监测仪的工作单位和量程范围可设置，可以显示速度值、加速度值、位移值，满足不同机器的监测标准。监测仪内部信号处理采用DSP技术，满足精准测量的要求，参数和功能设置采用面板按键操作和USB通讯组态两种方式实现，十分方便用户现场使用操作。适用于所有旋转机械的振动监测，提供报警保护，通报机器故障，是架构可靠的、准确的旋转机械在线振动监测系统的佳选择。

电气特性
仪表电源 85V～265VAC,120～370VDC,50～60Hz,额定功率15W
信号输入：双通道，输入阻抗为50KΩ振动监测仪，可配接振动磁电速度传感器、 压电速度传感器、压电加速度传感器、超低频振动传感器振动监测仪，配接压电加速度传感器   振动监测仪，配接电涡流传感器信号调理：分辨率0.1%F.S显示精度 测量精度优于±1%F.S频率响应：2Hz-5KHz （速度）20Hz-20KHz （加速度）1Hz-1KHz  速度位移）

功能说明  实现智能处理：报警I值、II值可通过面板按键任意设置；在设定状态下1分钟不按操作键，可自行回到测量状态；报警延时调整范围0.5～3秒，以防止现场干扰引起误报警；具有上、掉电检测功能，同时切断报警输出回路，能有效抑制仪表误报警 后背板上有与振动幅度值成正比的电流输出；设定参数密码保护。

振动监视仪可与多种振动传感器连接，如：振动磁电式速度传感器或电涡流传感器。与速度传感器连接时，可测量机壳或轴承座垂直或水平方向的振动烈度（振动速度有效值）或位移（振动幅值）。

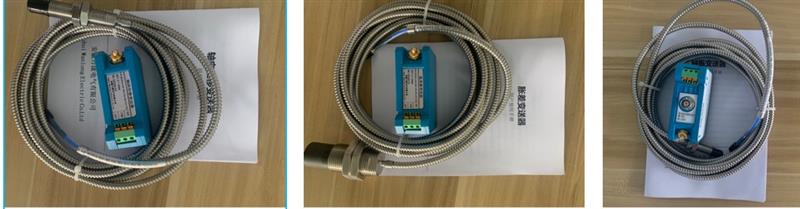

与电涡流传感器连接时，可测量旋转机械轴的垂直和水平方向的径向振动。数字显示，可分别独立显示两个通道的振动值。每个通道均具有独立的报警、危险电路和继电器接点输出。可非常方便地精准设定报警和危险值、报警和危险延时时间，并可随时查看报警和危险设定值。可分别独立输出与振动值相对应的标准电压（1～5V）或标准电流（4～20mA）,供计算机、数据采集器、记录仪或其它自动控制系统使用。也可根据需要输出其它电压或电流。 每个通道的增益均可自动调整，便于对系统的校准。 所有功能均由单片计算机控制，参数设定全部由按键完成，调整方便，精度高，稳定可靠。

可以检测振动位移和振动速度。振动值的大小由前面板的表头显示，同时具有标准的电流输出，可与各种DCS、PLC系统配套。当振动值超限时，本仪表可外接声光报警器以提示现场操作人员采取保护措施，并有报警、危险开关量输出。
