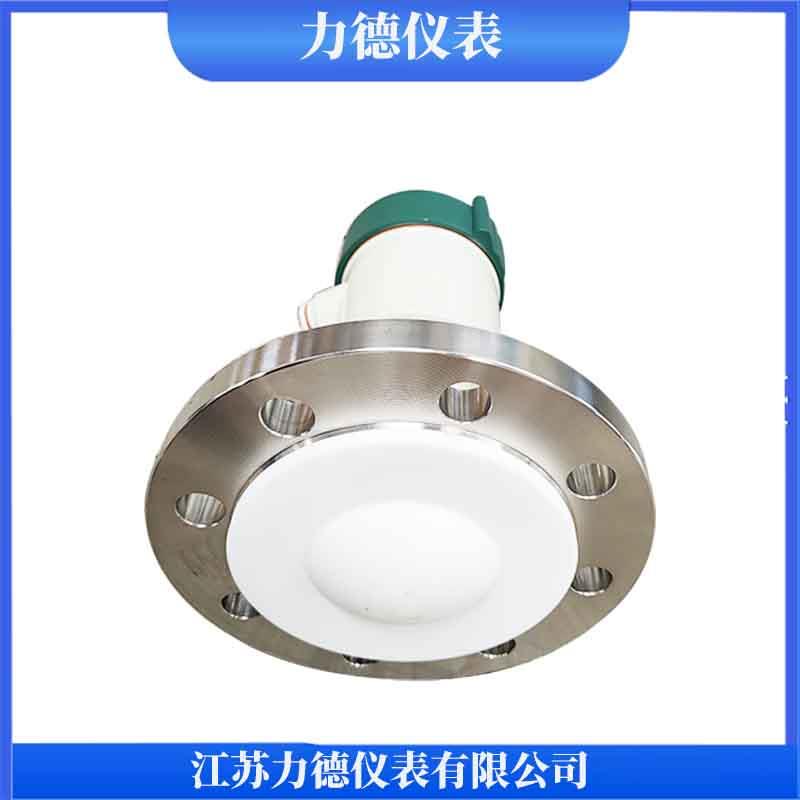

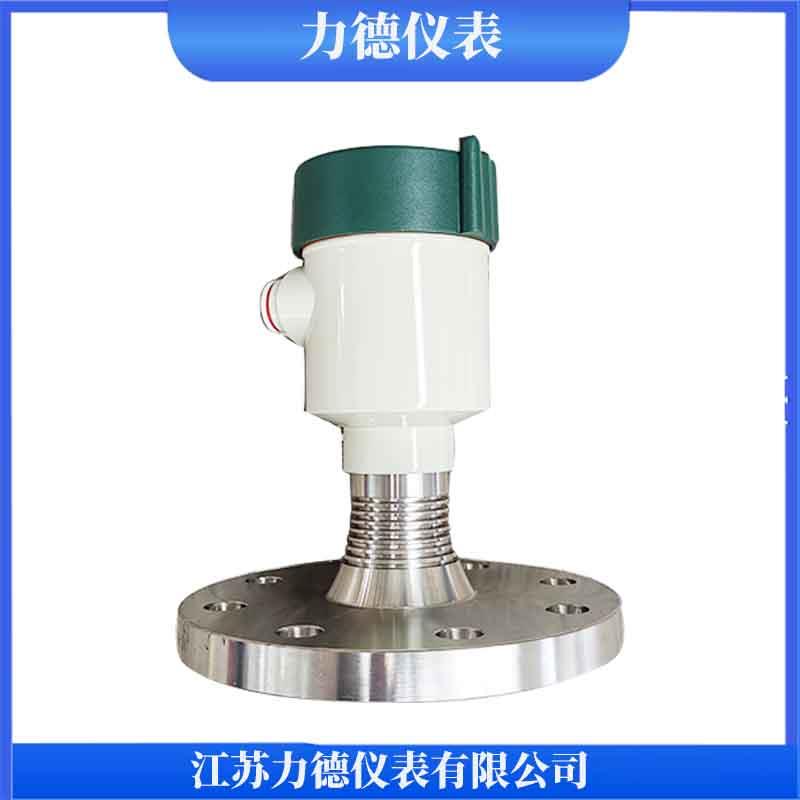

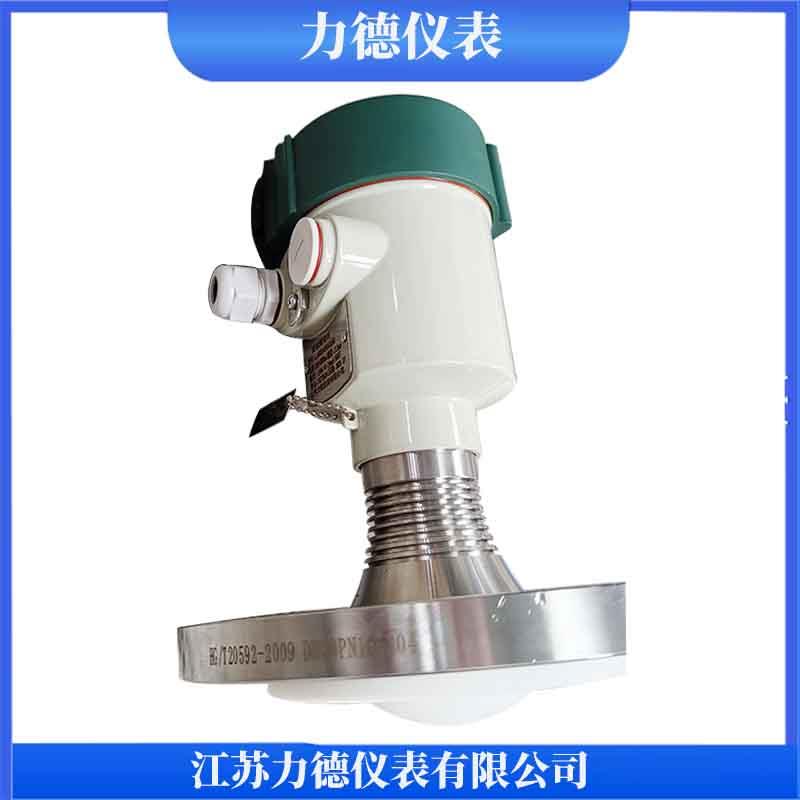

LDLW53智能雷达物位计测量固体产品概述：
LDLW53智能雷达物位计具有非接触．低维护，不挂料，抗粘附、高性能、高精度、高可靠性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的优越性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、真空及高粉尘等恶劣环境的要求。
该产品适用于高温(300℃)、高压、真空、高粉尘及挥发性气体等恶劣环境。可对不同料位进行不接触连续测量。该仪器主要技术指标达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
LDLW53智能雷达物位计测量固体性能特点:
1、 测量固体、液体、糊状物等介质非接触式连续自动测量;
2、 新型高可靠微波收发器;
3、 适用于高温、高粉尘浓度等恶劣环境;
4、 测距远，精度高;
5、 智能化，多功能,测量值实时显示;
6、 配置灵活,可单台使用,也可多台群测;
7、 信号处理软件功能独特;
8、 安装使用方便，简单,坚固耐用;
9、 颗粒大小及被测液体的浓度对测量结果无影响;
10、不受压力变化、真空、温度变化、惰性气体、烟尘、蒸汽等环境影响
LDLW53智能雷达物位计测量固体技术参数：
基本参数 | 工作频率 | 6.8GHz |
波束角 | 10oWYLW53带DN250法兰 | |
14oWYLW53带DN251法兰 | ||
18oWYLW53带DN252法兰 | ||
24oWYLW51， WYLW52 | ||
测量范围 | 0～35m（标准），WYLW54：0～70m | |
重复性 | ±3mm | |
分辨率 | 1mm | |
采样频率 | 回波采样54次/s | |
响应速度 | ＞0.3s(根据具体情况而定） | |
电流信号 | 4～20mA | |
测量精度 | ＜0.1%或10mm(0～20m) 20mm(大于20m) | |
天线材质 | WYLW53为316L 不锈钢/C22哈氏合金 | |
WYLW51、WYLW52为PVDF/PTFE | ||
通讯接口 | HART通讯协议、PROF | |
过程连接 | WYLW51：G11/2 316L不锈钢，PVDF,PTFE | |
WYLW52：法兰DN50，DN80，DN100，DN150(棒式天线 | ||
WYLW53：法兰DN50，DN80，DN100，DN150，DN200，DN250(喇叭口式天线) | ||
WYLW54：法兰DN250，(喇叭口式天线) | ||
电源 | 电源：24VDC(+/-10%),波纹电压：1Vpp | |
耗电量：max:22.5mA | ||
环境条件 | 温度：-40℃～+201℃ | |
容器压力（表压） | -1～40bar | |
防爆认证 | ExiaⅡ CT6 | |
防护等级 | IP68 | |
接线 | 两线制接线。供电和信号输出共用一根两芯导线 | |
电缆入口：2个M20*1.5(电缆直径5～9mm) |
LDLW53智能雷达物位计测量固体产品型号及意义:
LDLW53/LDLW54-1.2.3.4.5.6.7 注：本安型只能用A型外壳
1 | 防爆 P-标准型（非防爆) | 6 | 电缆进线 M M20*1.5 |
I-本安型（Exia ⅡCT6) | N1/2NPT | ||
2 | 过程连接/天线型式/材料 | ||
A 法兰DN50 PN40 C型，导波管/不锈钢316L | |||
B 法兰DN80 PN40 C型 喇叭天线φ75mm/不锈钢316 | |||
C 法兰DN100 PN16 C型 喇叭天线φ95mm/不锈钢316 | |||
D 法兰DN150 PN16 C型 喇叭天线φ145mm/不锈钢316 | |||
E 法兰DN200 PN16 C型 喇叭天线φ195mm/不锈钢316 | |||
F 法兰DN250 PN16 C型 喇叭天线φ240mm/不锈钢316 | |||
3 | 天线延长管 | 7 | 现场显示 |
1、无 2、200mm | V 带 | ||
3、300mm 4、400mm | X不带 | ||
4 | 密封/过程温度P 普通密封/-40...150℃ | ||
G高温密封/-40...250℃带散热片 | |||
5 | 外壳/防护等级S 塑料/IP68 | 8 | 编程器 P 带 |
A 铝/IP68 | N不带 |
LDLW53的产品应用：
适应各种存储容器或过程计量环境，液体、浆料、固体比如：
原油、轻油储罐；
原煤、粉煤仓位；
挥发性液体储罐
焦炭料位
浆料储罐
固体颗粒
LDLW54的产品应用：
适应各种存储容器或过程容器，特别是大量程的容器，过程条件复杂的液体、浆料、固体比如：
原油、轻油储罐；
原煤、粉煤仓位；
挥发性液体储罐
焦炭料位
浆料储罐
固体颗粒
