无线动态应变测试分析系统（带CNAS）（DH5908已经停产，此为升级替代款） 型号:DH5908N库号：M199982

3.16 同时显示采集数据及曲线，包括采集数据的实时曲线及各种实时处理后的数据、曲线；

3.17 对于主应力方向未知的平面应力测点，可以采用多轴向应变计组成应变花，测得各个方向的应变

后计算出主应力及方向。应变花类型有两片直角形、三片直角形、等腰三角形、伞型、扇形等；

3.18 数据格式转换，可将数据文件转换成 Excel、Word、txt、bmp、UFF、Matlab 等常用文件格式，

便于用户后处理，生成曲线报表等图文并茂的实验报告。

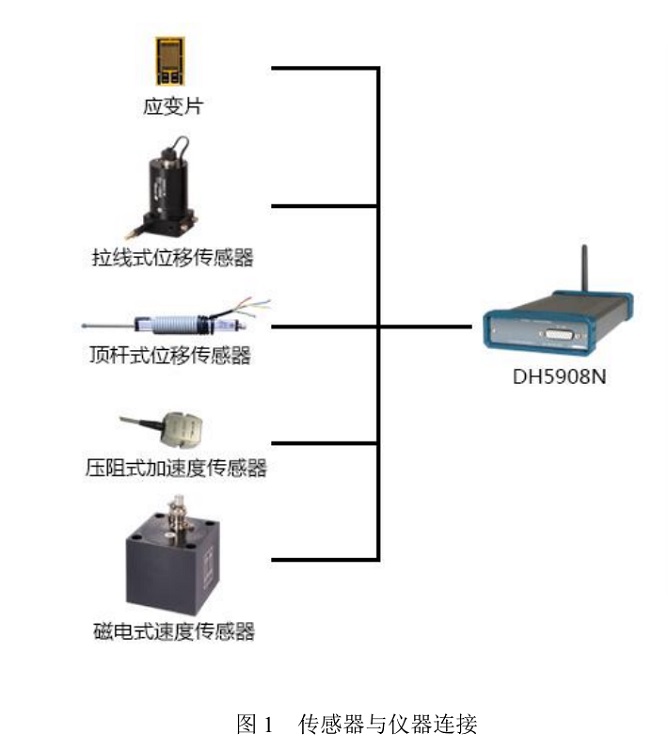

4 系统组成

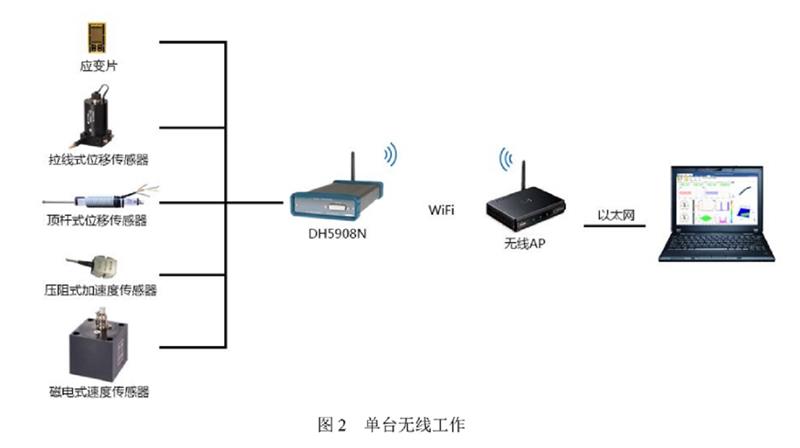

采集仪与通过以太网通讯，通过网络技术，可实现多达 16 台仪器扩展并行采样，实时进行

信号采集、存储、显示和分析等。

5 技术指标

5.1.1 通道数：4 通道/模块，单台可控制 16 台采集模块工作；

5.1.2 电压量程：±5V、±50mV；

5.1.3 电压示值：不大于±0.5%F.S；

5.1.4 应变量程：±30000με、±3000με；

5.1.5 应变示值：±（0.5％red±3με）；

5.1.6 非线性： 0.1％；

5.1.7 噪声：不大于 3με RMS （输入短路，在大增益和大带宽时折合至输入端）；

5.1.8 零点漂移：小于 3μV/1h（输入短路，在小满度值下，预热 30 分钟后，恒温时折算至输入端）；

5.1.9 供桥电压：2V、5V（DC）；

5.1.10 桥压精度：不大于 0.1%；

5.1.11 桥路方式：程控切换全桥、半桥、三线制 1/4 桥（120Ω）；

5.1.12 适用应变计电阻值：

1） 三线制 1/4 桥：120Ω 或 350Ω（订货时定一种）；

2） 半桥、全桥：60Ω～20000Ω 意设定；

5.1.13 自动平衡范围：±9500με；

5.1.14 频响范围：DC～30kHz；

5.1.15 模数转换器：24 位 Σ-ΔA/D 转换器；

5.1.16 连续采样速率：高 128kHz/通道，分挡切换；

5.1.17 同步采样：选配 GPS/北斗模块/同步时钟盒实现所有通道同步采样；

5.1.18 抗混滤波器：

1) 截止频率：采样速率的 1/2.56 倍，设置采样速率时同时设定；

2) 阻带衰减：约-80dB/oct；

3) 平坦度（分析频率范围内）：小于±0.1dB；

5.1.19 通讯方式：WiFi 无线通讯和有线以太网通讯：

5.1.20 无线通讯距：200 米（可视距）；

5.1.21 供电方式：电池供电，充满电可持续工作不小于 7 小时；

5.1.22 电池容量：37Wh；

5.1.23 尺寸（mm）：164?104?35；（不含天线）；

5.1.24 重量：560 克；（不含天线）；

注意：请定期对仪器进行充电，长是时间低电量或长时间充电，会导致电池异常。

6 使用环境

使用环境适用于 GB/T 6587-2012 Ⅱ组条件。

6.1 温度：

（1）贮存条件：-40℃～60℃；

（2）工作范围：0℃～40℃；

（3）工作条件：-10℃～50℃；

6.2 湿度：

（1）工作范围：40℃（20～90）%RH；

（2）贮存条件：50℃ 90%RH24h；

6.3 振动（非工作状态）：

（1）频率循环范围：5Hz～55Hz～5Hz；

（2）驱动振幅（峰值）：0.19mm；

（3）扫频速率：小于或等于 1 倍频程/min；

（4）在共振点上保持时间：10min；

（5）振动方向：x、y、z；分析系统分析系统分析系统分析系统
