开阀机构N1/0648E

IR-3D型炉膛短伸缩式吹灰器

特点是:该伸缩式吹灰器其伸缩、旋转运动都由一根螺纹管(吹灰管)完成，结构紧凑(从水冷壁中心至吹灰器后端距离~1100mm)，运行可靠;单台电机传动设计限度地减少操作件数量从而减少维修及零件库存需要量。

　　各部件特点:

　　喷头:喷嘴为高效能的文丘里型，呈一定的后倾角度配置，喷嘴位置可调整。喷头采用高镍铬耐热奥氏体不锈钢铸件;

　　系统中的所有传动件都采用合金钢并经碳氮共渗处理。接口墙箱能对炉墙接口处进行可靠的密封。

　　阀门:采用600#WCB材质。柔性阀瓣和柔性阀座密封，其密封面堆焊钴铬钨硬质合金经研磨而成，密封性能良好，经久耐用。阀门出口侧的内藏式调压盘可准确地调节阀门出口压力。

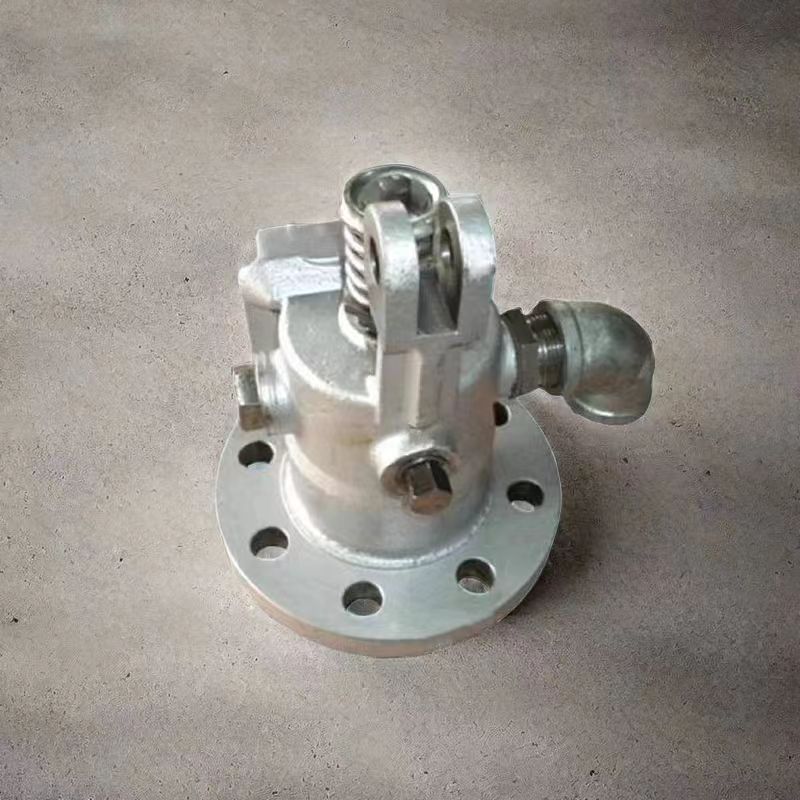

吹灰器鹅颈阀

 吹灰器鹅颈阀： 吹灰器转动由电动装置提供，其吹扫圈数由控制箱控制。前端大齿轮上装有切制好的凸轮，大齿轮顺时针方向转动（从后端看）时，凸轮控制启动臂，开启和关闭阀门，为吹灰外管提供吹灰介质，鹅阀门是吹灰器的主要部件，内设调压盘，可根据吹灰部位的实际要求，调整吹灰外管喷嘴的出口压力。吹灰外管的多个喷嘴必须对准锅炉管束的间隙，开始吹扫时，喷嘴向下）吹灰外管根据吹扫部位的烟温情况采用不同的材料。吹灰器阀门根据不同的压力温度，也可选用不同的材料。

　　电气元件:位于吹灰器的后端，远离炉墙，受高温的影响小。所有电气元件装在密封的电控箱内。具有良好的防雨防尘能力。电气箱防护有符合IP55标准等级。

 V04与V92炉膛吹灰器

应用范围 ：用于锅炉炉膛水冷壁区域的吹扫

吹灰器简介及工作原理

炉膛吹灰器是为清洁墙式受热面而设计的，其基本元件是一个装有两个文丘里喷嘴的喷头。吹灰器电源接通后，电机齿轮箱通过链轮驱动运转螺母，与螺母啮合的螺旋管随之在导向的限制下作相应的前进运动，将喷头推向炉膛。走完255mm/300mm行程后，螺旋管后部的法兰凸轮盘与导向脱离，螺旋管法兰与运转螺母靠死，在电机的继续驱动下，螺旋管作圆周运动，同时凸轮盘将开阀杠杆抬起，同轴的开阀压杆下压阀杆，阀门打开，吹扫开始，在喷头旋转一圈或数圈后，可设定的电气控制动作，使电机反转。与上述动作相反，喷头向后推出炉膛，开阀杠杆脱离凸轮盘，阀门关闭，螺旋管继续沿导向作后退运动，直到触及后限位开关，电机停转，吹灰器运行循环结束。

螺旋管前端连接一耐热不锈钢制造的喷头，喷头上装有两只文丘里喷嘴，按照用户锅炉燃烧中灰份的实际情况，计算后决定喷嘴口径和吹扫压力，从而获得吹扫效果。

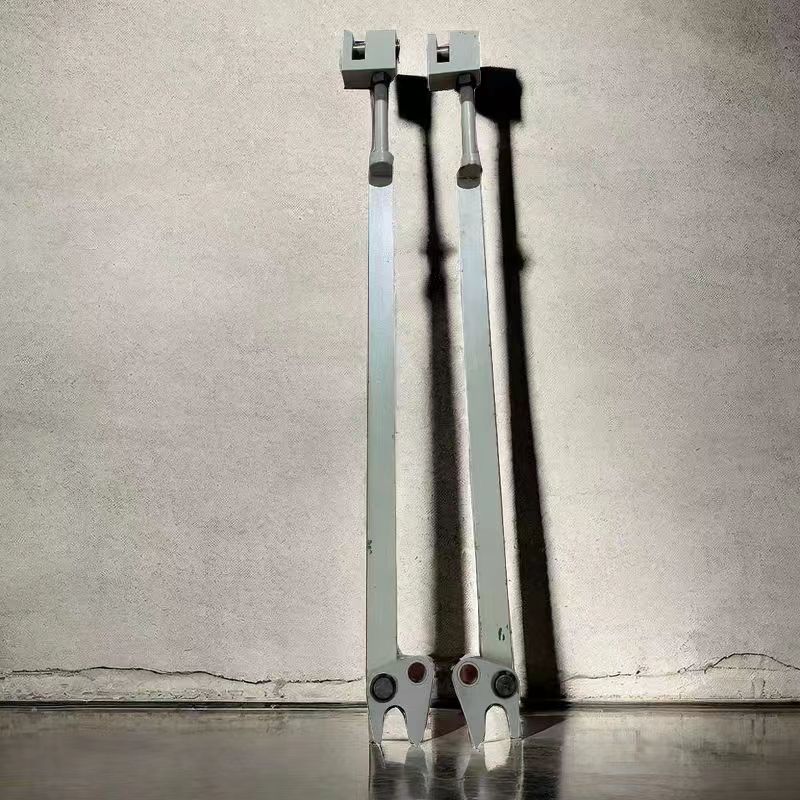

开阀机构N1/0648E

蒸汽吹灰器开阀机构N1/0648E

蒸汽吹灰器开阀机构N1/0648E

蒸汽吹灰器开阀机构N1/0648E
