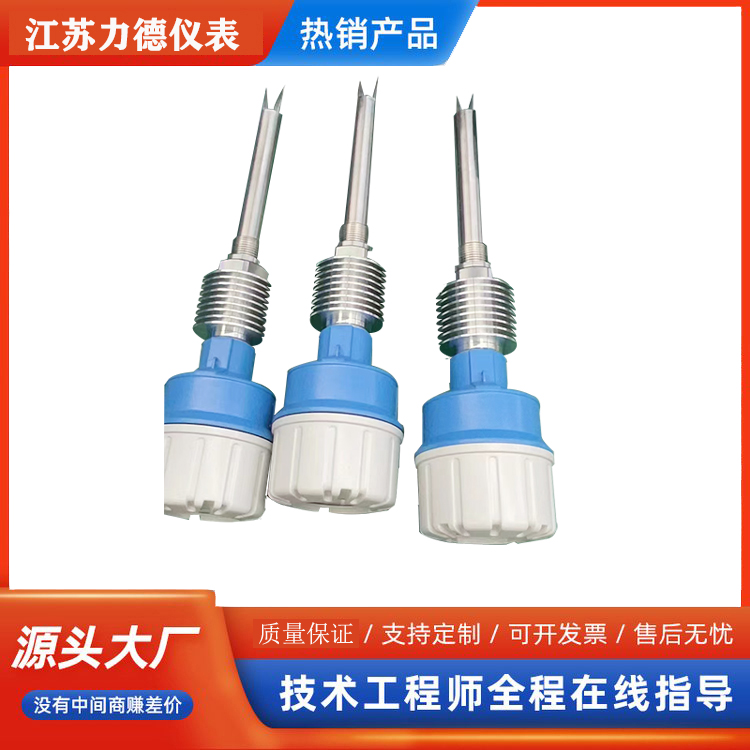

LD-YCK系列螺纹连接音叉液位开关产品概述：

是通过压电晶体的谐振来引起其振动的，当受到物料阻尼作用时，振幅急剧降低且频率和相位发生明显变化，这些变化会被内部电子电路检测到，经过处理后，转换成开关信号输出。音叉物位开关可以对料罐的高低位进行监测、控制和报警，适用于各种液体、粉末、颗粒状固体。它实用简单、运行可靠、适应性强基本上是免维护的、音叉和输出均有工作状态，均用发光二极管指示，可依据习惯调整状态指示，并配有三种输入方式（直流24V、交流110V和交流220V）和多种输出方式（直流电流输出型、继电器接点输出型、直流电压输出型）。所有类型均有高或低故障报警模式和可选择的仪表开关灵敏度。

LD-YCK系列螺纹连接音叉液位开关技术特性：

1、开关信号延迟时间：1～3（s）；

2、输出形式

常开、常闭接点

①继电器输出：220V AC 5A、10A   30V DC 5A、10A；

②恒流输出：0/10 mA DC（除本安型外均有此项输出方式）；

③电压输出：1/5 V DC（本安型有此项输出方式）；

3、高温型传感器与电路部分zui大分离距离：≤50m；

4、本安型音叉料位开关远传距离：≤5Km；

5、有信号灯显示：绿灯亮表示音叉未接触料位,传感器在工作,红灯亮表示音叉已经接触料位,发讯器发出信号；

6、音叉料位开关外壳防护等级：IP65；

7、防爆型音叉料位开关防爆等级：Exib（ib）ⅡBT5。

LD-YCK系列螺纹连接音叉液位开关产品调试：

1、检查电源接线：

所有电源接线均接至电子单元顶部的端子板上。

2、高低位报警选择：

高低位报警可在现场由安装在电子单元上的高低位报警选择跳块进行设置。在右侧时为高位报警，在左侧时为低位报警（出厂时一般设为高位报警，也可以改变输出接线）。

高位报警：当物料淹没传感器中心端时（或仪表出现故障时），发出高位报警信号（跳块位置）。

低位报警：当物料低于传感器中心端时（或仪表出现故障时），发出低位报警信号（跳块位置）。

3、继电器的接线

每台仪表带有一组继电器触点（SPDT）单刀双掷，继电器仅作为一个开关，不能直接带动报警器或其他较大功率设备动作。所有控制信号均由电子单元顶部的端子排输出。绿灯亮时表明继电器工作正常（未报警，如图3所示），灯灭时继电器处于报警状态（在断电或仪表出现故障时，继电器也处于报警状态）。

4、打开外壳上盖，内有接线端子、拨动开关、发光二极管LED灵敏度调节钮。灵敏度调节钮顺时针旋转，灵敏度降低；逆时针旋转，灵敏度增高。通常出厂时已标好无需调校，对于高粘度液体介质，一般调低灵敏度。

LD-YCK系列螺纹连接音叉液位开关工作原理：

LD-YCK系列螺纹连接音叉液位开关的原理是通过安装在音叉基座上的一对压电晶体使音叉在一定共振频率下振动。当音叉与被测介质相接触时，音叉的频率和振幅将改变，这些变化由智能电路来进行检测，处理并将之转换为一个开关信号。

音叉液位开关由晶体激励产生振动，当音叉被液体或固体浸没时振动频率发生变化，这个频率变化由电子线路检测出来并输出一个开关量。音叉式物位开关又被称作“电气浮子"，凡使用浮球开关和由于结构、湍流、搅动、气泡、振动等原因不能使用浮球开关的场合均可使用“电气浮子"。无活动部件，因此无需维护和调整，是浮球开关的升级换代产品。对物位进行上、下限报警及控制。
