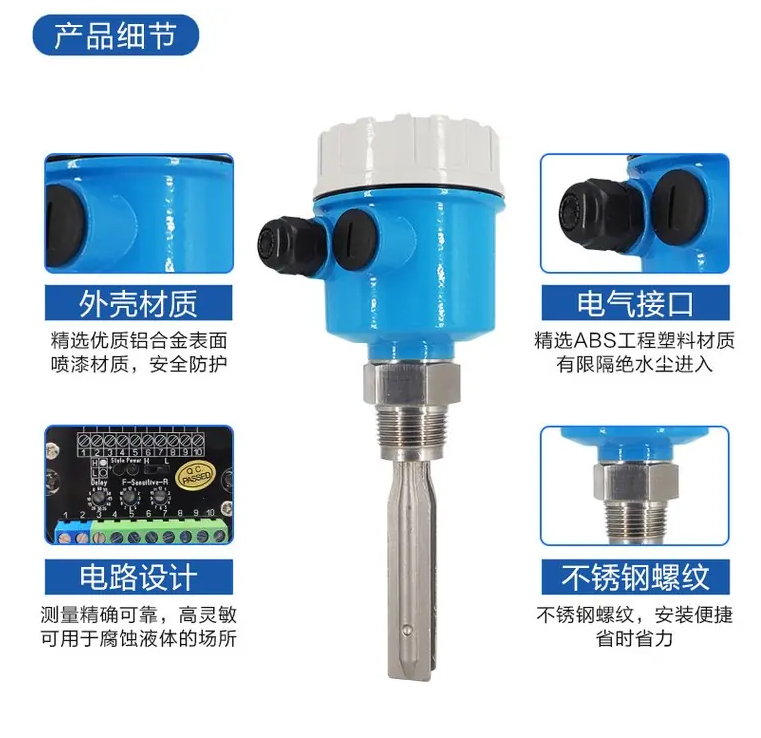

LD-YC/ZB系列音叉液位开关概述

是一种新型的液位开关。原理是通过安装在音叉基座上的一对压电晶体使音叉在一定共振频率下振动。当音叉与被测介质相接触时，音叉的频率和振幅将改变，这些变化由智能电路来进行检测，处理并将之转换为一个开关信号。音叉式物位开关又被称作“电气浮子”，凡使用浮球开关和由于结构、湍流、搅动、气泡、振动等原因不能使用浮球开关的场合均可使用“电气浮子”。无活动部件，因此无需维护和调整，是浮球开关的升级换代产品。对物位进行上、下限报警及控制。 音叉液位开关的应用介质：
1、浆状、粘稠状、易起泡沫或腐蚀性液体。
2、能自由流动的中等密度的固体粉末或颗粒。如，粉煤灰、水泥、沙子，石粉、塑料颗粒、盐、糖等。
3、具有爆炸性和非爆炸性危险的液体，腐蚀性液体（酸、碱）高粘度液体。如，水、酸、碱、泥浆、纸浆、染料、油类、牛奶、酒类、饮料等。
音叉液位开关的主要特点：
1、带智能电路的料位，液位开关，使用于——几乎所有液体——轻质固体散粒；
2、多种输出形式——2线制AC，2线制DC；
3、高频激励，抗干扰性强；
4、安装简单免维护；
5、运行与液体的电导率，介高常数，粘度，压力，温度无关。
音叉液位开关技术参数：
1、供电电压：DC24V 或 AC220V；
2、工作温度：叉体 -40～150℃；
3、环境温度：-20～70℃；
4、工作压力：≤2MPa；
5、介质密度：≥ 0.7g/cm3；
6、输出方式：继电器输出 （AC220V/5A,DC 28V/10A）；
7、输出延时：1～50秒可调；
8、功率消耗：0.5W；
9、高低位报警：现场可设置为HLFS（高位报警方式）或LLFS（低位报警方式）；
10、电气接口：3/4“NPT； M20×1.5
11、过程连接：1“NPT螺纹安装（标准，可选BSPT）；法兰安装（可选）；
12、外壳防护：IP65；　13、防爆标志：Ex dⅡCT4。
