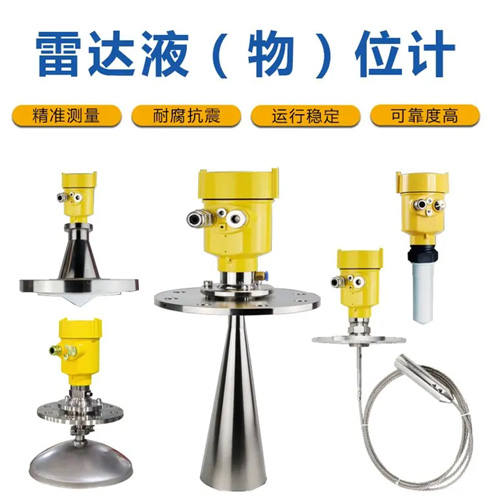

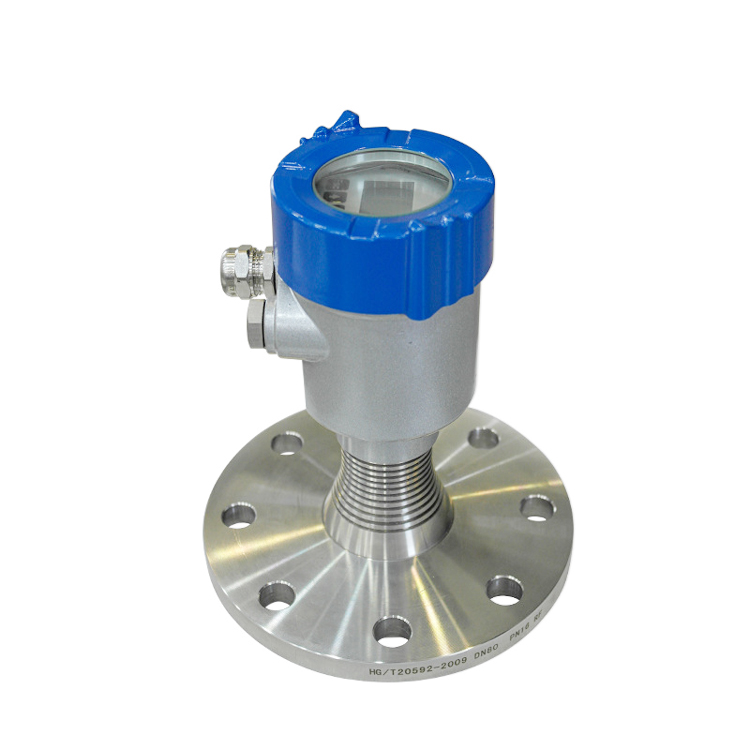

一、LD-LD805系列高压型雷达液位计产品概述：
采用连续式乍动测量，几乎适合全部液（界）面的测量，也可应用于粉尘、面粉、沙子及颗粒状的物位测量，完全可以替代如浮筒、磁性液位计的使用；它具有诸多的优点，如测量过程中，其测量精度不受介质密度、温度、压力等变化的影响；又具有简单的安装和调试方法，只需输入组态数据即可使用，

二、LD-LD805系列高压型雷达液位计技术参数：
1、大量程： 缆：30m/棒：6m；
2、钢缆/棒直径：￠6mm/￠10mm；
3、过程温度：-200～400℃；
4、过程压力：真空～400bar；
5、工作频率：100MHz-1.8GHz；
6、重复性：±3mm ；
7、分辨率：1mm；
8、采样：回波采样54次/s；
9、 响应速度：>0.2S（根据具体使用情况而定）；
10、精度：<0.1%；
11、输出电流信号：4-20mA ；
12、通讯接口：HART通讯协议；
13、过程连接：G1-1/2，G3/4法兰:DN50，DN80，DN100，DN150；
14、电源：24VDC（±10%）
15、纹波电压:1Vpp；
16、外壳防护等级：IP68；防爆等级：EXiaIICT6；

三、结构原理：
LD-LD805系列高压型雷达液位计是基于时间行程原理的测量仪表，发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时反射回来被仪表 内的接收器接收，并将距离信号转化为物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和准确的测量。即使工况情况比较复杂，存在虚假回波，用新的微处理技术和调试软件也可以准确的分析出物位的回波。

四、LD-LD805系列高压型雷达液位计注意事项：
1、测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。
2、若介质为低介电常数当其处于低液位时，罐低可见，此时为保证测量精度，建议将零点定在低高度为C的位置。
3、理论上测量达到天线的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的至少100mm。
4、对于过溢保护，可定义一段安全距离附加在盲区上。
