液位变送器+显示表  T80 库号：M301671

1.本产品用于排水泵电机，主要潜污泵的排水控制。
2、本液位控制用于雅化锂业地坑液位排水用。
3、地坑液体物理化学性质:地坑为含有氢氧化锂、氢氧化钠、硫酸等腐蚀性液体的回收水;含有固体结晶物质;地坑内液体温度为常温,有时为60--80℃。
4、地坑深*度为1--1.5米不等;
5、控制方式:采用自动方式和手动方式。选择开关在自动方式时,当液位上升,浮球上升，泵自动运行;当液位下降,浮球下降,在低位时,泵停止运行。
6、浮球液位计防护等级为IP68级，供电采用220VAC供电，线缆为耐酸碱盐的软电缆，大于2米;
7、制作加工时，请根据实际液位控制器和浮球开关的编号进行修改加工图。

液位变送器+显示表  T80 库号：M301671

技术参数：
供电电源：光柱显示表供电220VAC/液位变送器供电 24VDC
综合精度：1%
输出信号：液位变送器输出4-20MA/光柱显示表默认继电器输出
稳定性能：≤0.2%FS
测量介质：冷水，没有腐蚀性液体
外壳防护：IP68
过载能力：150%
温度漂移：≤0.01%FS/℃
介质温度：-20℃~80℃
线缆长度：5米
注：

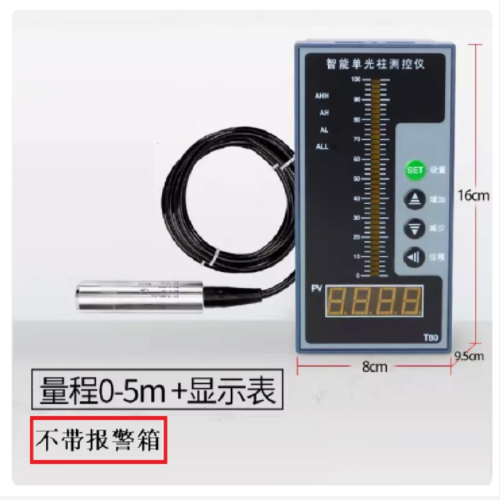

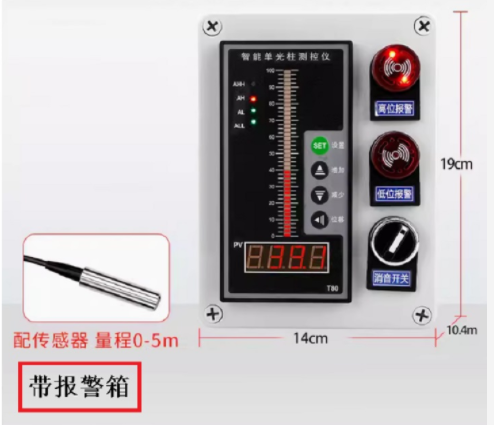

显示表分报警箱和不带报警箱两种，用户自选

外形及安装
外形结构见图，液位变送器(软线投入式)
由壳体、放大器、接线端子、防护帽、中空导线等组成
安装方法
1、选择易于操作，维护的地方进行安装;
2、应尽量远离振动源安装;
3、应尽量远离热源的地方;
4、投入式液位变送器安装时，金属探头要沉入容器底部。
安装注意事项(客户端接线盒)
1、若客户另外接线，须采取防*水措施(如封闭接线盒等)。
如果没有或比较简单，可使导线弯曲向下安装，防*止进水避免出现故障。
2、液位探头投放到水中，要能固定，并且远离进水口。
接线方法
红线接:电源正;黑线接:4-20MA正;
