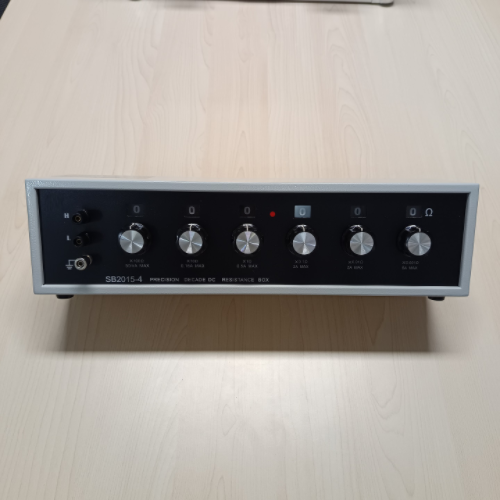

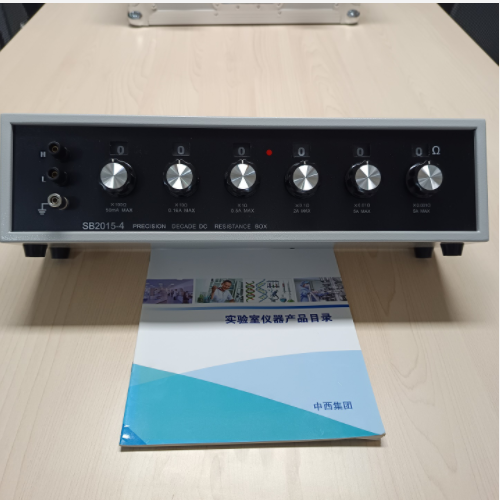

十进位直流电阻箱 型号:KF19-SB2015-5

1. 概述
SB2015-5型十进位直流电阻箱采用经过老化处理低温度系数的线绕电阻器及密封开关。具有精度高、性能稳定、开关接触电阻变差小，结构新颖、操作方便等特点。适用于各计量与科研机构、工厂与学校作直流电阻标准。特别适用于检定/校准接地电阻表、电池内阻测量仪等低电阻测量仪表。
2．使用环境条件

十进位直流电阻箱 型号:KF19-SB2015-5

2.1 参考条件
环境温度： （20±2）℃；
相对湿度：（40%~60%）RH；
2.2 温度湿度标称使用范围
环境温度：（20±5）℃；
相对湿度：（25%~75%）RH；
3.主要技术参数
3.1 电阻值调节范围：(0.01~11111.1)Ω;
3.2大允许误差：±（0. 01% R +0.0002Ω）；
3.3 温度系数：≤±0.001%/℃；
3.4绝缘电阻：＞100MΩ；
3.5绝缘强度：电阻器线路与参考接地端之间承受500伏，50Hz正弦交流电压历时1min的试验，而无击穿与飞弧现象。
3.6 开关接触电阻变差：不大于±0.0001Ω；
3.7额定功率: 0.25W;
3.9零位电阻：< 0.05Ω;
3.9 外形尺寸：445mm×115mm×125mm
3.10 重量：4kg
4.工作原理
SB2015-5型十进位直流电阻箱由六个十进位盘组成。其电阻为经过老化处理、温度系数小、稳定性高的电阻器。各盘分别由十只电阻器串联而成。该电阻箱采用密封开关、不需要清洗、接触电阻变差小、性能、使用寿命长。
