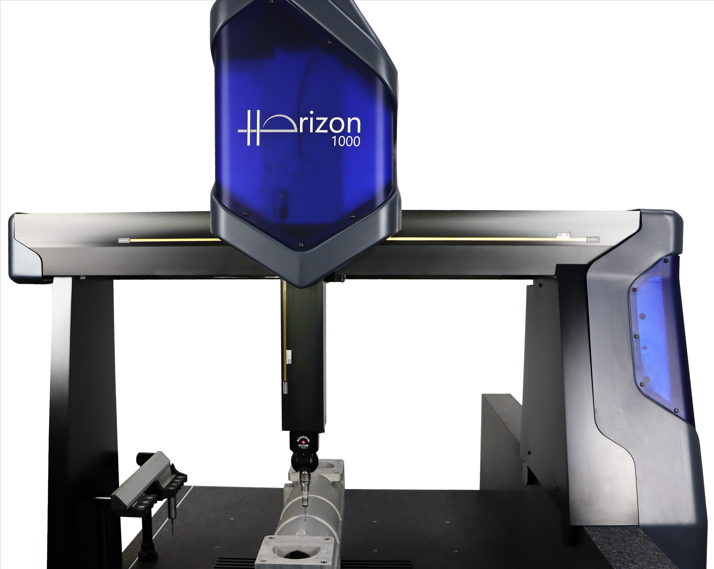

瑞士丹青HORIZON系列自动三坐标测量机三轴均采用无摩擦线性驱动，电机驱动结构完全独立于CMM大理石结构，确保推力通过运动部件的重心，具有快速、平稳、无声的运动特点，非常适合接触式扫描测量，同时避免了加速度引起的测量误差；台面带有标准M6螺纹孔用于工件或夹具的安装。内置的PC系统和控制器保证了整机尺寸小化。基座具有减震保护，配置工控机，很好地满足了生产现场的使用要求。

三坐标三坐标

◆ 直线电机提供无摩擦、平稳、无声的运动

◆ 无易损件意味着更高的可靠性和减少维护成本

◆ 无摩擦线性驱动可提高测量速度和精度

◆ 电机与结构的热隔离避免了测量误差

◆ 平滑运动可实现快速准确的接触扫描测量

◆ 是Aberlink系列中最的机器

◆ 自动温度补偿确保测量结果与在20℃下测量的结果一样

技术参数:

型 号 HORIZON

测量范围 X 800 mm

Y 1000, 1500, 2000mm

Z 600 mm

工作台 实心花岗岩

台面负载能力 1000kg

精度 TP20 (1.9 + 0.4L/100) μm

TP200 (1.8 + 0.4L/100) μm

SP25M (1.75 + 0.4L/100) μm

分辨率 0.1μm

3D 空间加速度 1020mm/sec2

3D 空间速度 1020 mm/sec

气耗量 50 l/min

所需气压 0.4mpa / 4 bar

电源 220V 50-60Hz
