vs-2x40.0mV\mm\s\引风机振动探头  万珑电气

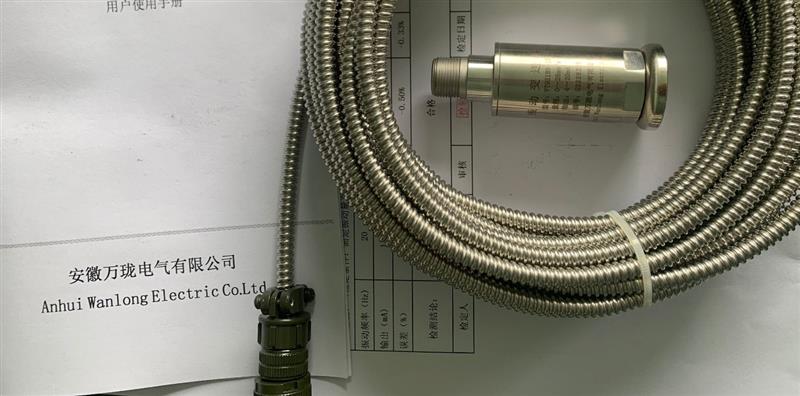

属于惯性式传感器，利用磁电感应原理把振动信号变换成电压信号，该电压值正比于振动速度值，可用于各类旋转机械轴承座、机壳或结构相对于自由空间的对振动。它直接安装在机器外部，使用维护极为方便。测量轴承座振动，可为旋转或往复机械的综合工况评价提供有意义的信息。可使用振动速度传感器对轴承座振动进行测量的机械包括：具有滚动轴承的机械；具有油膜的滑动轴承机械。 主要安装在各种旋转机械装置的轴承盖上，如汽轮机、压缩机、风机和泵等。它是由运动线圈切割磁力线而输出电压的电磁式传感器，因此具有工作时不需要供给电源、安装容易等特点。可用于测量轴承座、机壳或结构的振动。这种传感器可进行相对于自由空间的对振动的测量，其输出电压与速度成正比，也可以把速度量经积分转换成位移量再予显示。这种测量可以对某种形式的旋转或忘复机械的综合工况进行评价。是利用线圈在久磁场中作相对运动切割磁力线产生与振动速度成正比的电压信号。经放大，微积分可运算测振动速度、位移和加速度。

与振动烈度表配接后，可以测量各种位移、速度等。由滚动轴承支承的转子，其振动传到轴承盖上，安装在轴承盖上振动速度传感器，由内部运动线圈切割磁力线而输出电压，提供信号输送给监测仪表，用来对机械故障进行测试和报警。

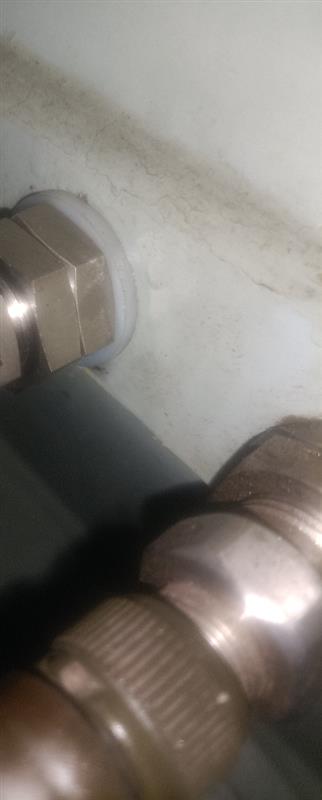

安装位置：水平安装于被测振动点上，传感器底部用M8螺钉固定。

产品分类与主要参数

机壳振动速度、加速度、位移变送保护表 I. 概述

本系统由三部分组成，即一个 ICP型加速度探头，一个变送保护表，一个可选的显示单元。监测表可以输出振动的加速度、速度、位移值和隔离的两极报警继电器输出。电源:
  22 - 30VDC (nominal 24VDC), 100mA.要求与地隔离。
  220VAC  20%, 50Hz, 30mA.
  110VAC  20%, 60Hz, 50mA.
 频响 (3dB):
  加速度: 2.0 – 5.0KHz.
  速度:  10.0 – 3.0KHz.
  位移: 10.0 – 3.0KHz.
  加速度(低频选项):  1.0 – 100Hz.
  速度 (低频选项):   1.5 – 100Hz.
  位移 (低频选项):  2.0 – 100Hz.
 外接传感器灵敏度:
  100mV/g, ICP.或
  500mV/g, ICP.
 外接传感器:
  24VDC，4mA 恒流源。
 缓冲输出: 原始输出, < 的输出阻抗。W500
 总振动输出:4 - 20mA. 1 - 5V.

A00: 0~200um pk-pk
A01: 0~500um pk-pk
A02: 0~100um pk-pk
A03: 0~10mil pk
A04: 0~25mil pk
A05: 0~5mil pk
A06*: 0~50mm/s pk
A07: 0~100mm/s pk
A08: 0~20mm/s pk
A09: 0~2.0ips pk
A10: 0~4.0ips pk
A11: 0~1.0ips pk
A12: 0~5.0g pk
A13: 0~10g pk
A14: 0~5.0g pk (1.0~100Hz)
A15: 0~10g pk (1.0~100Hz)
A16: 0~50mm/s pk (1.5~100Hz)
A17: 0~100mm/s pk (1.5~100Hz)
A18: 0~500um pk-pk (2.0~100Hz)

BXX: 外部电源.
B00: +24VDC
B01: 220VAC
B02: 110VAC
