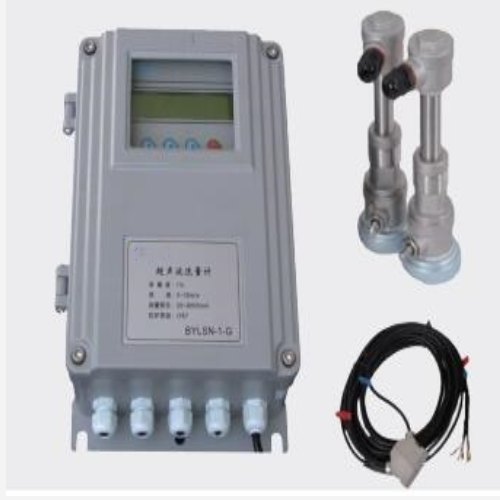

声波流量计（固定式） 型号:ZX/BYLSN-1-G

技 术参 数
主 机
背光液晶可同时显示瞬时流量、累计流量、流速、时间、热量等数据
信号输出
电流信号：4-20mA 或 0-20mA 等，阻抗 0-1K,精度 0.1%
OCT 信号：累计流量的脉冲信号或瞬时流量的频率信号
继电器：可输出近 20 种源信号（如无信号、反向流等）
声音报|警：蜂鸣器可根据设置发出报|警声音（如流量过|大、太|小等）
信号输入 可输入五路电流信号（如：温度、压力、液位等信号）从而实现热量测量或一机两用
自|动记忆
自|动记忆前 64 日、前 64 月、前 5 年的累计流量自|动记忆前 64 次来电和断电时间及流量，可进行人工或自|动补量自|动记录前 64 日流量计的工作状态是否正常和出现异常状态的次数

声波流量计（固定式） 型号:ZX/BYLSN-1-G

数据接口 标准 RS232 或 RS485
传感器
外夹式①标准小传感器 S 型 适用于管径：φ15～φ100 流体温度≤150℃
②标准中传感器 M 型 适用于管径：φ50～φ700 流体温度≤150℃
③标准大传感器 L 型 适用于管径：φ300～φ6000 流体温度≤150℃
插入式
①适合于钢管 （一般适用于管径是ф150 以上的管道）
②适合于铸铁管、水泥管（用户需告知管道外径的准确尺寸，适用于ф150 以上的管道）
电缆长度 标配 6m,可选zui长 200m
标准管段式 φ10～φ400 测量准确度±0.2%
Л型管 φ15、φ20、φ25、φ32、φ40
管道情况
管材 碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢、硬质金属、塑料等，允许有衬里
直管段 传感器安装点满足：上游≥10D，下游≥5D，距泵出口≥30D（D 是指管径）
流速范围 0～±30m/s准
确度 ±0.5%、±1%
重复性 0.2%
电 源 DC8～36V 或 AC220V±15%
功 耗 2W
外型尺寸 251×192×80（mm）
