JX5121XL-15-08-90轴振动变送器

用途：振动变送器系列设备主要适用于发电、钢铁、冶金、化工等领域，它的特点主要是体积小，安装方便。通过对各类旋转机械进行连续测量，转换成标准的4～20mA电流输出，送给PLC、DCS系统或DEH系统等。可广泛使
用于电力、冶金、石化和造纸行业的大型旋转机械轴振动（转子相
对轴承盖的振动）的测量和保护控制。
故障监测

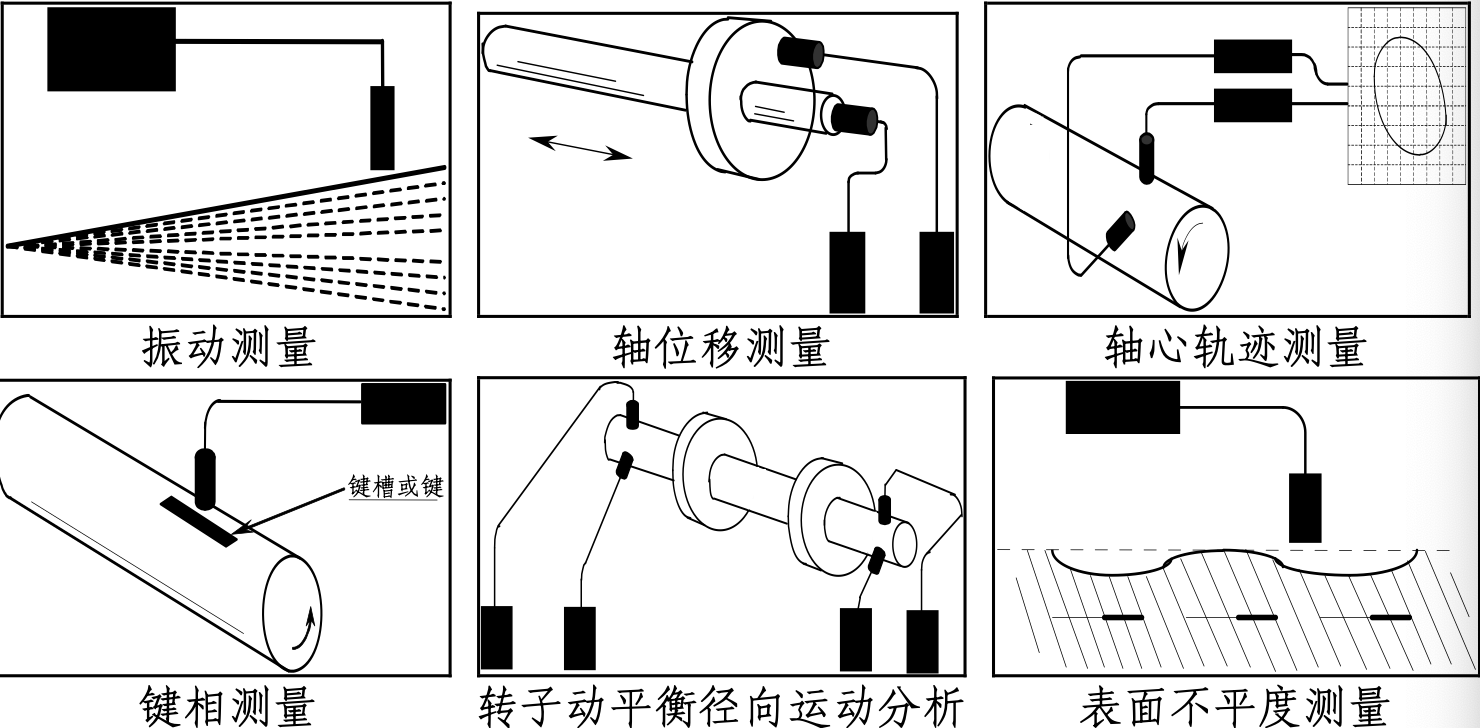

监测旋转机械转子的径向振动,可测量轴振动,摆度,偏心等,监测由于转子
的不平衡、不对中、机件松动等引起的振动增大。
测量参量
径向振动（位移）的峰峰值。
机组类型
各种滑动轴承的旋转机械。如汽轮机、压缩机、电机、风机、泵等。系统包含电涡流探头（含1+4/0.5+4.5米或1+8/0.5+8.5米探头电缆线）信号调理器取消了传统的外部前置器，减少了前置器的接线环节和安装环节，减少了故障率，它将传统的外部前置器和仪表部分的滤波、信号检波、逻辑信号、信号输出等功能模块化，增强了系统的集成度，提高了系统的可靠性、体积小，安装更方便（信号调理器外壳为原装进口，有标准轨道安装或螺钉安装方式供选择）。轴振信号调理器通常外接φ5mm、φ8mm电涡流探头，传感器灵敏度为8.0V/mm。外接φ11电涡流探头，传感器灵敏度为4.0V/mm系列信号调理器是故障诊断系统、DCS系统，无纸记录仪和设备监测仪的理想选择。

一、主要特点：输入、输出信号采用工业级级线性隔离运放进行隔离，抗现场干扰能力强。
缓冲输出（BUF、COM）: 有经缓冲的传感器原始信号输出，便于作现场振动分析用（-1V～-22V）。
间隙输出（GAP、COM）: 指示被测体静止和动态时的位置状态，间隙电压-2VDC-～-18VDC或-4VDC-～-20VDC输出。
有对应量程的电压输出值：1～+5VDC、-5VDC～+5VDC、0～+5VDC、0～+10VDC或电流输出值4-20mA。输出电压或电流对应输出振动信号的0um到满量程值。并有FS232/FS485通迅功能可供用户选择。
传感器OK灯判别。（指示传感器的正确安装等）
信号调理器电源：+24VDC±10%（信号调理器zhui大消耗电流250mA），纹波小于10mv

主要功能：
1．主要用于测量旋转机械的相对振动(即轴振动)。
2．具有高度集成化，安装调试方便简单，适宜长期在线监测。
3．具有4～20mA电流模拟量输出。
4．具有TDM同步信号输出。
技术参数：1．测量范围：频率 1～3000Hz(轴振动)
振幅：0～200μm＊、0～300μm、0～500μm(峰-峰值)
2．测量精度：±0．5级　 线性误差≤±1%FS(满量程)
3．输入方式：万珑电气振动电涡流传感器信号
4．输出方式：电流输出：4～20mA(负载≤1KΩ) BUF间隙电压输出
5．环境温度：-10～65℃(相对湿度：≤85%)
6．供电电压：DC+24V(功耗≤3W)

A 电源B 测量范围C 探头直径D 频响E 记录输出
1 24VDC ± 10％  125 125um   05 Φ 5    01 0.5 ~30 Hz   0  4～20mA
2 220VAC   200 200um    08 Φ 8    02 5~5kHz    1  1～5V
                   300 300um    CC 特殊订货  03 10~10kHz
                   BBB 特殊订货 DD 特殊订货  AXX：满量程
A00*: 0－200um pk-pk
A01:  0－500um pk-pk
A02:  0－100um pk-pk
A03:  0－10mil pk-pk
A04:  0－25mil pk-pk
A05:  0－5mil pk-pk
A06:  0－200um pk-pk (0.5-100Hz)
A07:  0－500um pk-pk (0.5-100Hz)
A08:  0－100um pk-pk (0.5-100Hz)
BXX：外部电源
B00*:    +24VDC
B01:   220VAC
B02:   110VAC
B03:   90~250VAC
CXX：报警输出
C00*：环氧树脂密封继电器
C01：  无报警
DXX：振动输出
D00*：4－20mA
D01：  1－5V
EXX：外接探头系列
E00*：TM0180，5m电缆
E01：TM0180，9m电缆
E02：3300，5m电缆，8mm探头
E03：3300，9m电缆，8mm探头
E04：7200，5m电缆，8mm探头
E05：7200，9m电缆，8mm探头
E06：TM0105，5m电缆
E07：TM0105，9m电缆
FXX：缓冲输出
F00*：具有缓冲输出接口
F01：无缓冲输出
GXX：安装
G00*：导轨安装
G01： 底板安装

主要特点：输入、输出信号采用工业级/级线性隔离运放进行隔离，抗现场干扰能力强。
缓冲输出（BUF、COM）: 有经缓冲的传感器原始信号输出，便于作现场振动分析用（-1V～-22V）。
间隙输出（GAP、COM）: 指示被测体静止和动态时的位置状态，间隙电压-2VDC-～-18VDC或-4VDC-～-20VDC输出。
有对应量程的电压输出值：1～+5VDC、-5VDC～+5VDC、0～+5VDC、0～+10VDC或电流输出值4-20mA。输出电压或电流对应输出振动信号的0um到满量程值。并有FS232/FS485通迅功能可供用户选择。
传感器OK灯判别。（指示传感器的正确安装等）
信号调理器电源：+24VDC±10%（信号调理器zhui大消耗电流250mA），纹波小于10mv。技术指标输入：输入信号：电涡流位移传感器Ф5mm、Ф8mm、Ф10mm、Ф11mm探头。输入阻抗：10KΩ转换I/O精度：±1%频响：5Hz-500Hz, 5Hz-1000Hz, 5Hz-1500Hz, 5Hz-2000Hz, 5Hz-2500Hz，5Hz-5000Hz (订货说明)测量范围：125μm, 200μm, 300μm, 400μm，500μm , 800μm ,1000μm(订货说明)输出：标准信号：4～20mA(RH≤510Ω)；1～5VDC、-5VDC～+5VDC、0～+5VDC、0～+10VDC (RO≤250Ω)通迅方式：FS232/FS485可供用户选择提供-24VDC电源给外部传感器。（限流30mA）振动信号输出：0-5VAC（P-P），直接输出传感器检测到的实际原始振动信号，被测体静止时，输出值为零；动态输出的振动信号不含直流分量，满量程输出值为5VAC（P-P）（无特殊要求，此功能不提供用户）
