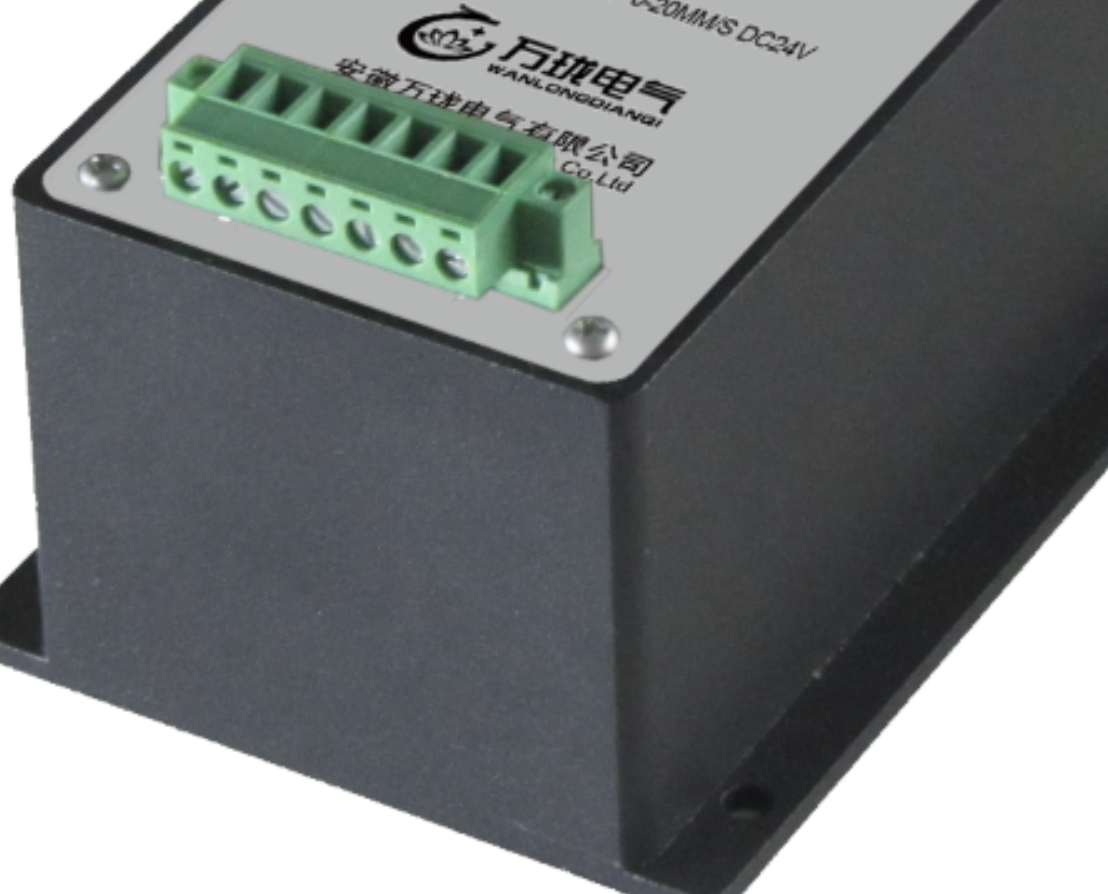

WT0181-A40-B00 (5M)电涡流探头  万珑电气轴振动变送器

产品说明 已广泛应用于石化、冶金、电力、钢铁、航空航天等大中型企业中，对各种旋转机械的轴位移、振动、转速、胀差、偏心、 油膜厚度等进行在线监测和安全保护，为精密诊断系统提供了全息动态特性；
  *  非接触测量，耐高温，能在油、汽、水等恶劣环境下长期连续工作；
  *  线性范围宽、动态响应好    电涡流传感器是由探头(延伸电缆)、前置器以及被测体构成基本工作系统，能静态和动态地非接触、高线性度、高分辨力地测量被测金属导体距探头表面的距离，以及两者之间静态和动态的相对位移变化，是一种非接触的线性化计量工具。

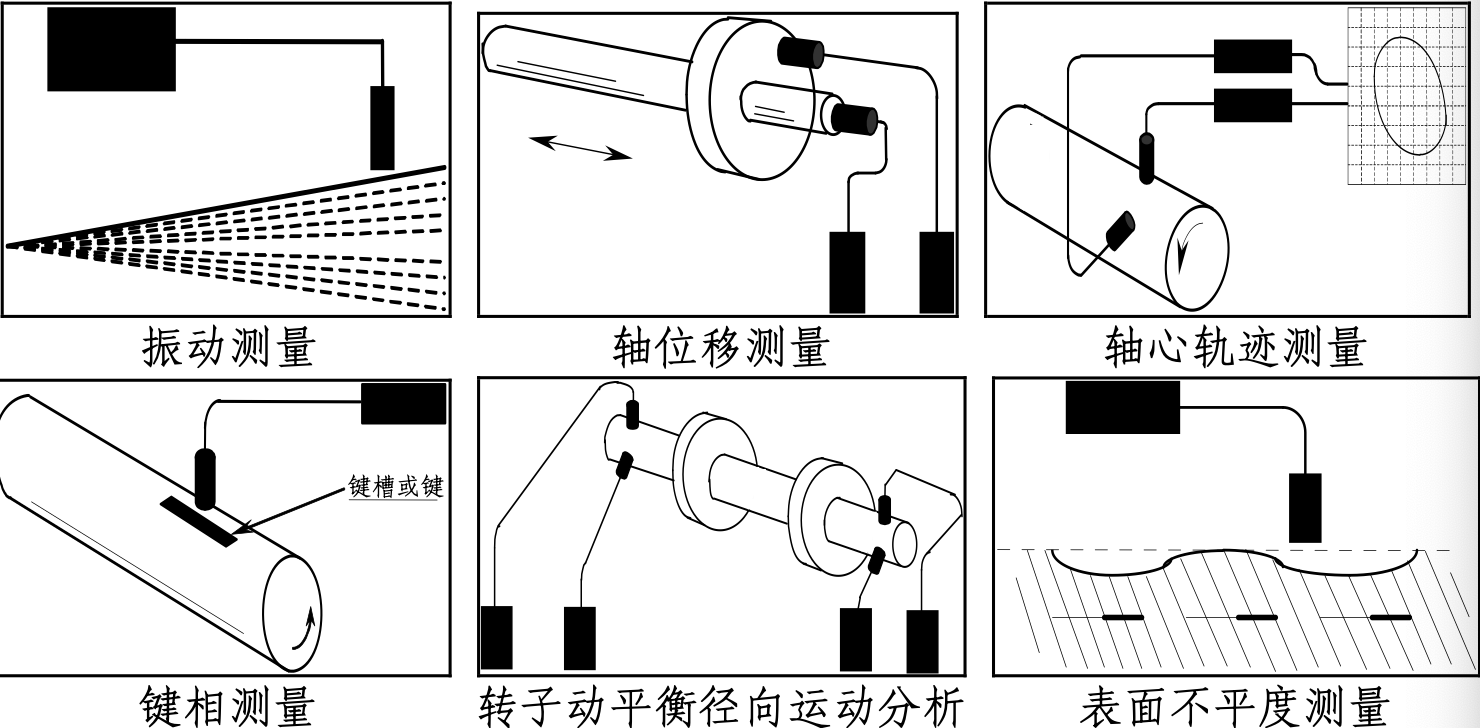

    提供探头直径从Ф3～Ф60（mm），电缆（延伸电缆）从0.5m～10m等各类规格的电涡流传感器，以其工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响、结构简单等优点，广泛应用于电力、石油、化工、冶金等行业和一些科研单位，对汽轮机、水轮机、鼓风机、压缩机、空分机、齿轮箱、大型冷却泵等大型旋转机械轴的径向振动、轴向位移、键相器、轴转速、胀差、偏心、以及转子动力学研究和零件尺寸检验等进行在线测量和保护。
技术规格
在探头、延伸电缆在-20℃～150℃，前置器在-20℃～+85℃，相对湿度95%，室温22℃，被测体材料为AISI4140(42CrMoA钢)，电源-24VDC（电源输出电流不小于50mA，纹波小于10mV），负载10KΩ条件下，系统满足：供电电压每变化1V，输出变化小于1.8mV；前置器功耗不大于12mA；输出阻抗不大于10欧，zhui大输出电流50mA，zhui'大驱动信号电缆长度300m；
频率响应DC 0～10KHz；测试条件（有特别说明除外）前置器负载10KΩ，被测试件为40CrMo ，温度20℃■              供电电源（供电电源输出电流不小于50mA）。前置器输出方式不限幅负电压输出： -22~-26Vdc；探头直径线、线性量程、线性范围、灵敏度、非线性误差、zhui小被测轴直径之间关系

注：非线性误差指实际输出值与理论值(按指标特性方程计算)zhui大相对误差灵敏度(线性范围内输出差值比线性范围)■

输出特性：
1、负电压输出 供电电源：-18Vdc～ -24Vdc 功耗≤12mA(不含输出电流)
2、4～20mA电流输出 供电电源：+18Vdc～ +30Vdc 功耗≤12mA(不含输出电流)
涡流传感器的输出方式:
0 1 限幅0～5VDC输出 (±12VDC～±15VDC供电方式)
0 2 限幅0～10VDC输出(±15VDC供电方式)
0 3 不限幅负电压输出-2～-18VDC(-22VDC～-27VDC供电方式)
0 4 不限幅负电压输出-4～-20VDC(-23VDC～-27VDC供电方式)
0 5 限幅±5VDC输出 (±12VDC～±15VDC供电方式)
0 6 限幅4～20mA输出 (±15VDC供电方式)
0 7 限幅±10VDC输出 (±15VDC供电方式)
0 8 限幅0～10mA输出 (±15VDC供电方式)
0 9 不限幅正电压+2～+18VDC输出 (+22VDC～+27VDC供电方式)
1 0 限幅4～20mA输出 (+24VDC±10％供电方式)
1 1 限幅1～5VDC输出 (±12VDC～±15VDC供电方式)
1 2 不限幅负电压输出-2 ～-20VDC(-22VDC～-27VDC供电方式)
1 3 限幅4～20mA输出 (±18VDC供电方式)

工作原理:

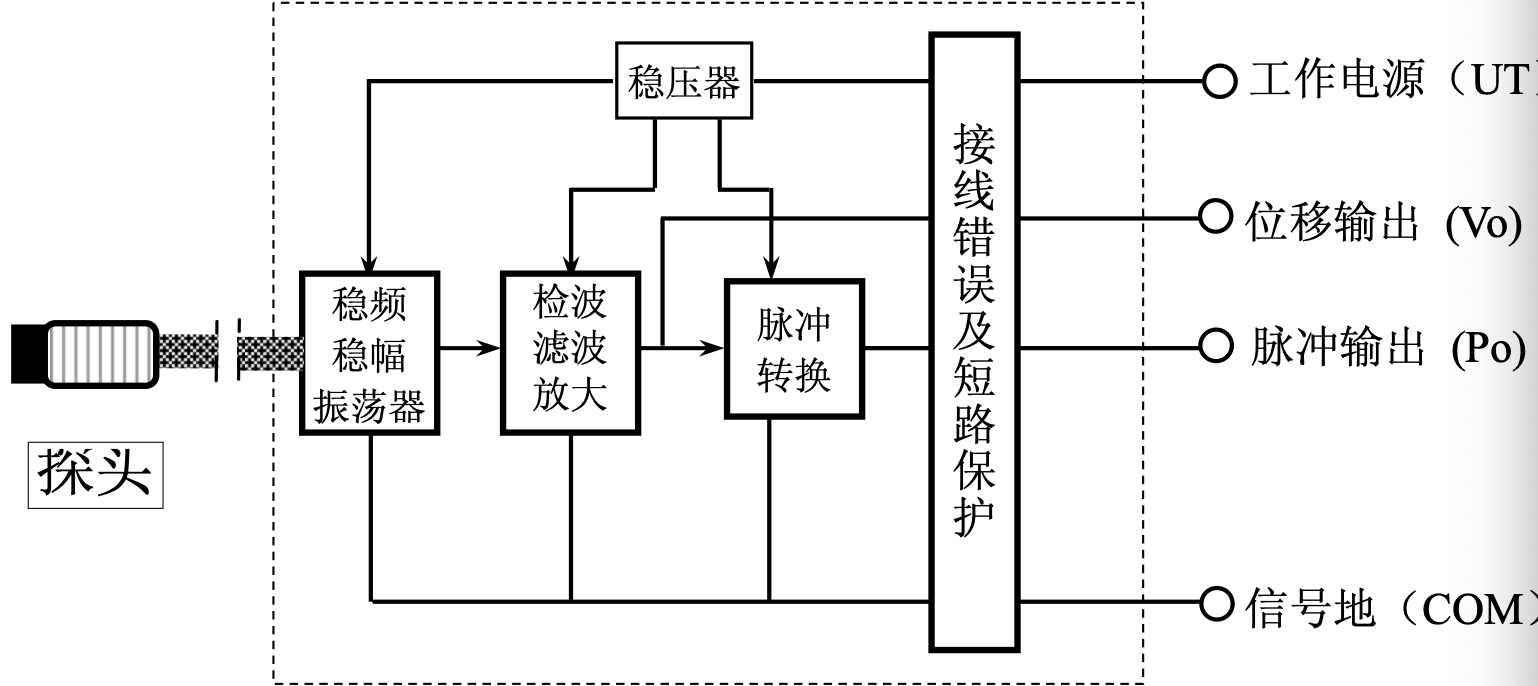

轴振动电涡流位移传感器是以高频电涡流效应为原理的非接触式位移传感器。前置器内产生的高频振荡电流通过同轴电缆流入探头线圈中，线圈将产生一个高频电磁场。当被测金属体靠近该线圈时，由于高频电磁场的作用，在金属表面上就产生感应电流，既电涡流。该电流产生一个交变磁场，方向与线圈磁场方向相反，这两个磁场相互叠加就改变了原线圈的阻抗。所以探头与被测金属体表面距离的变化可通过探头线圈阻抗的变化来测量。前置器根据探头线圈阻抗的变化输出一个与距离成正比的直流电压。
技术参数:探头直径(mm)Ф3 Ф5 Ф8 Ф11 Ф16 Ф18 Ф 25 Ф 35 Ф 50 Ф 60
线性范围/量程(mm)0.5 2 4 6 8 12 20 25 50
对应的灵敏度(v/mm) 20 8 4 2.67 2 1.33 0.8 0.64 0.32
使用探头(℃) -40~150
温度延长电缆(℃) -40~150
范围前置器(℃) -30~70
线性误差(%) <1 <1 <1 <1.5 <1.5 <1.5
频率范围(KHz) 0~5
电源DVC -23~-25VDC
zhui大输出电压DVC 约-22VDC(在-24VDC 电源供电时)
耗电量(mA) <20
探头电缆长度(m) 1 或0.5
系统电缆长度(m) 探头电缆长度+ 延长电缆=5M ± 10% 或9 M ± 10%
