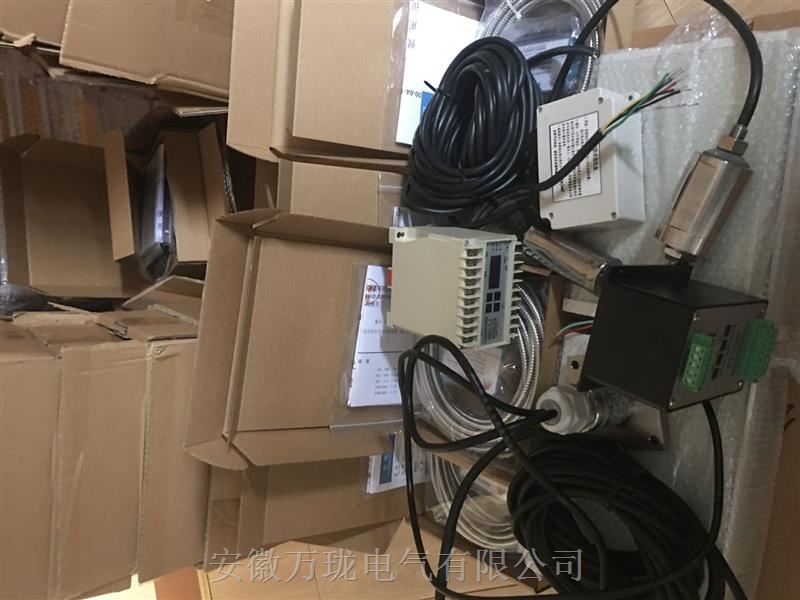

振动温度一体化两路监控

是于冷却塔风机安全监控的一种非总线结构的振动组合变送器。 该探头能够全方向监测受控设备ZHUI为关键的安全运行指标---机械振动。它同时完 成减速箱的高质量振动测量符合标准化组织标准以及减速箱内部润 滑油温度及油位的测量。 探头外壳采用 不锈钢制造，内部整体灌胶，引出线由金属接头密封，具有较 好的防爆防水性能，非常适用在恶劣环境下工作。 振动传感器采用美国原产的微机械加工工艺制造的加速度传感器，传感器获取的 振动信号经由带通滤波、积分变换、放大、真有效值转换，ZHUI终由电压/电流驱动电 路产生出与振动烈度成正比的 4～20mA 标准电流信号。 液位传感器采用了热导工作原理，通过单片机对热导元件所处液体深度进行计算， 转换为 4～20mA 标准电流信号输出。 温度传感器采用 Pt100经电压/电流驱动电路产生与温度成正比的 4～20mA 标准 电流信号。 该探头中集成了三个或五个 4～20mA 变送器，即可以与本公司WLLHAX5113DC/AC 型多路模拟量显示器配接，也可以直接与计算机数据采集测 控系统(DCS、PLC 等)连接使用。安徽万珑电气
智能振动温度监测仪用途 该仪表主要适用于发电、钢铁、冶金、化工等领域，对各类旋转机械的轴瓦振动及轴瓦温度进行连续监视和测量，便于用户对机器工作情况进行分析和维护。
功能1．具有高度智能化，参数设置实现全面板操作
2．适宜长期在线监测，安装调试方便简单，无需现场维护
3．二级报警开关量输出
4．具有4～20mA电流模拟量输出
5．量程、报警、危险值任意设置
6．对采样信号自动ZHUI大值记忆和查询
7．可对同一部位的振动和温度值同时实施监测
技术参数
1．传 感 器：信号类型：振动(瓦振)和温度传感器两组信号 安徽万珑电气
2．显示方式：LED数字显示3．测量范围：振幅：0～200μm*、0～300μm、0～500μm(峰-峰值)
烈度：0～20mm/s*、0～40mm/s(有效值)  频率： 10～300Hz(瓦振)/ 1～3000Hz(轴振)温度： 0～150.0℃
变送器是以外螺纹形式，安装于风机减速箱的螺纹安装孔（油尺孔）中，探杆部分插入 减速箱内，感知油温及油位，探头头部（外露于减速机的部分）感知 X、Y、Z 三个 正交方向的振动。探杆插深可在定货时申明。 对于二轴（Z2）及三轴（Z3）振动测量型，需小角度调整探头，以使探头上标示 的 X 及 Z 向与水平轴向及水平径向相同 ●振动测量特性：测量输出与振动速度的真有效值（RMS）成正比。（X、Y、Z 三个正 交方向指标相同） 振动测量范围：0～20 ㎜/s ，对应电流输出 DC4-20mA 。 振动测量频带范围：5～100HZ， 振动测量综合误差：±1 ㎜/s。 初上电时，振动输出会较大，甚至超过量程，这是上电的稳定过程，大约 10 秒 后就会趋于正常。因此，在设置报警值时，应将上电稳定过程滤除。 ●温度测量特性： 测量范围：0～100℃, 对应电流输出 DC4-20mA。 综合测量误差：±3℃●油位测量特性： 测量范围：0-100mm, 对应电流输出 DC4-20mA。油位“0”点在探杆底部之上约 5-10mm 处。液位更新时间约 1 分钟；当探杆没有插入液体中时，液位输出是不可靠的。 综合测量误差：±5mm。 初上电时需稳定预热约 2 分钟，此时输出为 20mA。因此，在设置高油位报警时， 应将此过程滤。 当油位高于 110mm 时，输出 21.6Ma(显示 110mm)；当热导元件失效时，输出 24.4mA(显示约 127mm)。供电特性：DC18-24V/2A。ZHUI大工作电流：30mA/每路变送器。ZHUI大工作电压不得超 过 25V。●负载特性：有源电流型输出 DC4-20mA，要求无源电阻性负载。 zhui大负载电阻测算（含传输线内阻）： Rmax=（V－5）/0.02 （ ●环境特性：环境温度范围：－20～80℃，环境湿度范围：0～100 用 704 硅橡胶密封）参考配线规格为 7×0.5 ㎜ 2/RVVP 型七芯屏蔽电缆， 电缆密封外径应在 10mm；由于风筒内的高湿度环境，探头的电缆出口处采用硅橡胶密封 长度约为 1.5 米，并配备一只 10 端子的防水接线盒，通过接线盒将探头电缆与外电 路连接。为避免在塔筒内接线及连接点受潮，用户ZHUI好在出厂时向为10～20 米的预封装电缆，安装时将电缆引出至风筒外部接线盒内进行连接.
