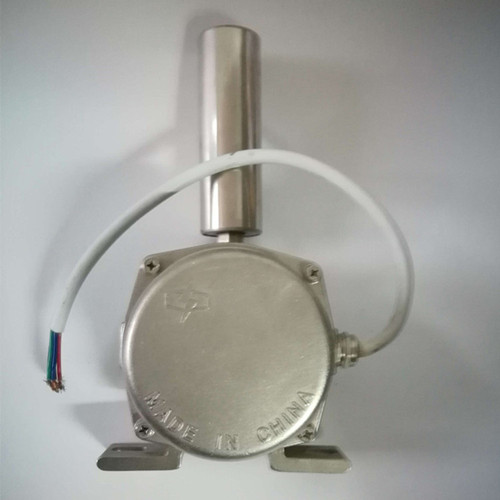

矿用跑偏开关ST29-BKPT1-12-30

用途：两级跑偏保护功能，跑偏做警示信号可接入自动调整装置，用于校正胶带的偏离和扭曲。二级跑偏做停机信号，将其接至控制线路中，即可实现停机。

结构特点：
1．本产品采用铝合金铸造壳体、强度高、重量轻。
2．外壳护可在恶劣环境下长期工作。
3．本产品动作灵敏、稳定性高、性能。

矿用跑偏开关ST29-BKPT1-12-30技术参数

1.环境温度：-30~60℃

2.相对湿度：不大于85%

3.触点数量：2组开关

4.触点容量：24-380V AC/DC 电流1:5A

5.动作角度：12-30 10-45 25-36 15-45等

6.限角度：70

7.护等级：良好

8.重量：2KG

9.复位方式：自动复位

跑偏开关型号

DPP-LJ2、DPP-J02

TLP-120-135、ST29-BKPT1-10-45

LMQ-3418THG-C、DPK-10-45

工作原理

 当运行中的胶带发生跑偏现象时，胶带边缘带动立棍旋转并挤压使之倾斜，若立棍倾斜角度大于动作角度时，开关发出一组开关信号，如立棍继续倾斜大于二级动作角度时则输出另一组开关信号。两组开关信号可分别用于告警或停机，胶带机复位正常运行后，立棍自动复位。

矿用跑偏开关ST29-BKPT1-12-30安装调整
1．将跑偏开关固定在支架上，然后安装在胶带机上。
2．立辊线与胶带平面垂直，边缘距离为L=50~100mm(壳体安装孔可移位。)
3．立辊下端1/3处。
4．每100m胶带可安装跑偏开关3对(6台)。

产品安装使用注意事项
1．产品外壳设有接地端子，用户在安装使用时须接地。
2．安装现场应不存在对铝合金有腐蚀作用的气体。
3．产品的维修须在场所进行，或当现场确认无可燃性粉尘存在时方可进行。
4．本拉绳开关外壳须保持清洁，粉尘堆积厚度不大于3mm。
