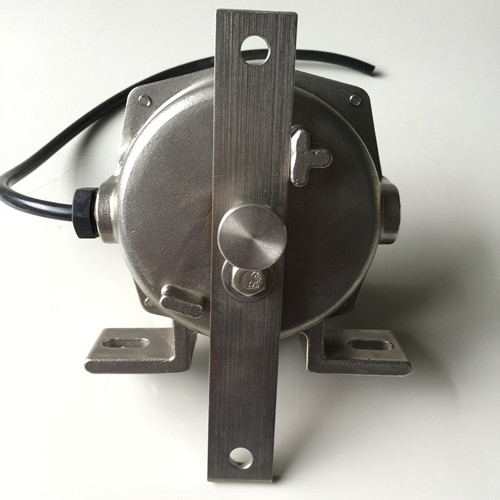

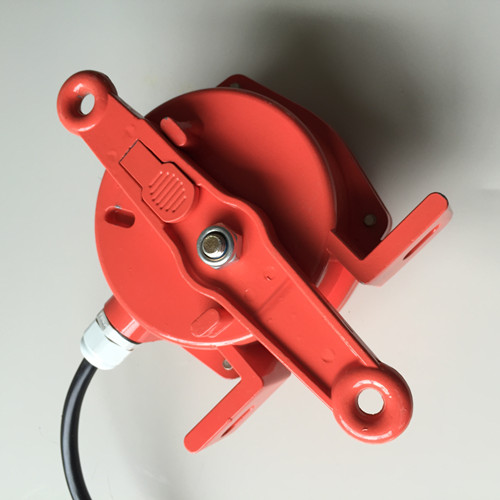

拉线开关LXB-02GKK-T1-B

双向拉绳开关俗称紧急停机开关，拉线开关。作用于带式输送机现场需要停机时，通过开关动作使输送机停机。双向拉绳开关广泛用于钢铁、水泥厂、电厂矿山等具有带式输送机的厂矿，该产品安装在胶带输送机两侧，是用于胶带输送机紧急事故的一种保护开关，在开关操作距离内任何一点拉动钢丝绳，切断运行电路使停机，实现对胶带机及人身的保护。

技术参数：拉线开关LXB-02GKK-T1-B

工作电压：24V/220VAC/380VAC/450V±15%【AC/DC】

负载电流：≤5A

缘电阻：＞500MΩ

输出信号：开关量信号

环境温度：-20℃~+60℃

环境湿度：＜90%

输出触点：2常开2常闭，可选1常开1常闭，或者只要常开，只要常闭

复位方式：自动/手动复位

响应时间：＜2mS

动作力：50±10N

外壳:压铸铝、可选用304不锈钢、316不锈钢

工作原理

当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动微机开关动作，发出停机信号，停机效果，事故的扩大。

产品特点：
--拉线开关是双向触动的，既可安装在输送机中间位置，也可安装在其两端。
--通用的安装设计使拉线形状既可安装在输送机纵梁顶部也可安装在其两侧。
--坚固的铸铝外壳，的环境可选择的表面处理。
--整体式盖板使得接线及开关调整方便简单，而不用拆卸开关。
--结构件设计紧凑。
--醒目的黑色臂杆衬托黄色或银色壳体，易于辨别报警或正常状态。
--提供完整的附件，包括钢丝绳、绳夹及拉线支撑螺栓。
--手动杠杆复位。

不锈钢拉开关型号

HQLS-LXA-02GKH-T2-A、DZM-HQGLK20/316L

LXB-02GKK、LXB-02GKK-T1、

LXB-02GKK-T1-A、LXB-02GKK-T1-B、

LXB-02GKK-T1-C、PJZS-3145S/2

安装与接线：

1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓或采用焊接固定，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。
 2、拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，拉绳动作。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。

3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。
4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。
