KF-02型自动回收电揽卷轴

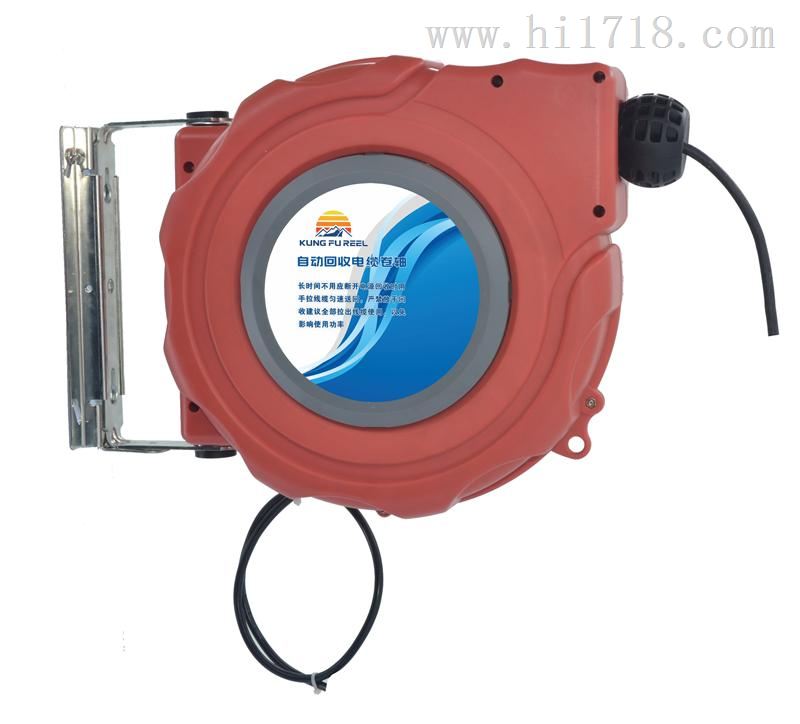

一、产品外观

一、产品简介

   本产品采用质量的ABS工程塑料和的部件制成，精细精工磨具铸造而成,内有自动排线结构和自动锁定装置，可实现自由拉伸、自动回缩线缆、自动线长定位，控制电缆拉出和回收的长度。自由伸缩设计实现占用空间少的目的，使用方便快捷，使场地更整洁有序，采用橡胶护套电缆，延长设备使用寿命。本产品可灵活的固定在墙壁或天花板上，不受工作空间的限制，拉伸长度在规定的范围内自由调节。固定后盘体可左右180度摆动，工作范围大，适用于：汽修汽保/汽车美容，生产流水线，电子厂，电厂，特种车辆制造装备车间、机电维修，各汽车4S品牌店等多场所的使用。

可绕线规格

常规电线2*1,3*1,4*1,5*1,2*1.5,2*2.5,3*1.5,3*2.5，4*1.5可绕30米左右

         4*2.5，5*1.5,3*4可绕25米左右

         4*4,5*2.5可绕20米左右

二、工作原理及组成

1.工作原理

通过高弹力卷簧提供回卷力，能够自主收线，利用内置同层排线器将回卷的管线有序层层排布，亦可通过内置“自锁装置”控制回卷拉伸线缆长短，以节省空间的目的。“自锁装置”可去除，去除后，自由拉伸，拉出松手即可自动回收，以适应不同需求使用。

三、产品特点

1. 钢质主轴，经久耐用，坚固不易断裂

2. 自动同层排管装置，避免管线发生互相缠绕

3. 双侧轴承钢轴承，拉收顺畅自如，降低阻力

4. 自动锁定装置，拉、收时随意控制使用线管长度

5. 钢质棘爪座，不易变形，可拆卸座取、放更方便

6. 盘体可左右180°摆动，工作范围广，使用不受限

四、规格参数

1. 材质：足国标 无氧铜   BVR 黄绿双色软电缆

2. 线径：1芯；6mm2；10mm2；16mm2；

3. 用途：静电释放，接地保护

4. 输入端： 1米线；

5. 输出端：2-20米

6. 尺   寸：360mm*300mm*155mm

五、注意事项

1. 此产品只做室内使用，如室外使用请做好雨晒罩；

2. 使用前请注意产品适用范围；

3. 如长期不使用，请将源头断开；

4. 使用过程请勿撞击敲打卷盘，使用；

5. 定期检查产品拉伸回收是否顺畅；

6. 拉伸及回收管线时手要轻带，严禁猛拉及松手任其自行收线；

7. 不要把该产品留在温度过低的户外避免电缆而影响自动回缩。

8. 本产品大部分为塑料制品，工作中，应尽量避免负荷重压，以免损坏件；

六、 产品尺寸及图示

七、产品安装

安装在在墙上或更方便使用的地方，也可安装在合适的梁上或者天花板上，并注意应高过头顶（如图），卷轴能180度摆动，应在固定架两旁预留50CM的空间。
