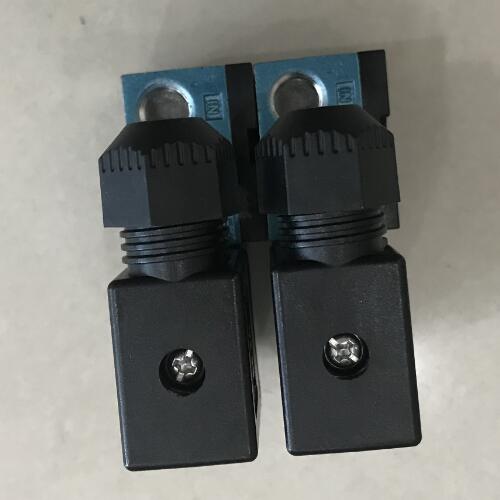

MAC4通电磁阀文档,MAC结构特性

4向导阀意味着较低的工作压力 - 没有活塞和的换档阻力。

先导装置的平衡设计意味着换挡力始终很高，无论入口压力波动如何，响应时间都是可重复的。

MAC 27系列是4路P.O.P. （先导式提升阀）设计了电磁阀。

仅使用外部先导模型并将真空源连接到端口“3”和“5”，并将端口“1”打开单压力模型的气氛。

在双压力模型上，反转单压力管道。

选择器应用（无调节器）

将较高压力连接到端口“1”，将较低压力连接到端口“3”或“5”。如果两个压力都是低于工作压力，请使用外部先导阀。

内部试点

用于主阀压力等于或大于先导压力要求。试点供应是从入口进入飞行员。

外部试点

当单个电磁阀上的主阀压力低于20 PSI时，所有电磁先导操作型号都需要

和双螺线管2位4路飞行员。外部先导源应连接到外部先导端口

在阀座。在歧管上订购外部导阀是常见的，因此只有一个外部导阀

无论堆叠中的阀门数量如何，都需要连接。

MAC4通电磁阀文档,MAC结构特性

流体：压缩空气，真空，惰性气体

压力范围：真空至120 psi

润滑：不需要，如果使用，请选择中等苯胺润滑剂

（在180°和210°之间）

过滤40微米

流量高达.035 Cv

线圈A级（＃26 AWG x 18），连续工作

内部先导阀的工作压力为20 PSI。

电气：12V和24V：直流电压（1.0至4.0瓦）

线圈安培数 -  250mA

 电压 -  48 VDC

绝缘强度超过2000伏。

推荐的配合Sub-D电缆规格

每导体3安培额定电流

300伏RMS，105oC绝缘。

电压范围：标称电压的-15％至+ 10％。

功率4.0w，3.0w，2.5w，1.8w

运行数据

流体：空气或惰性气体

润滑：不需要。 但如果使用，建议使用中等苯胺油。

安全操作

温度范围：0o至120oF（-18o至50oC）

压力范围：真空至120 PSI（为真空和低压提供外部先导供应）
