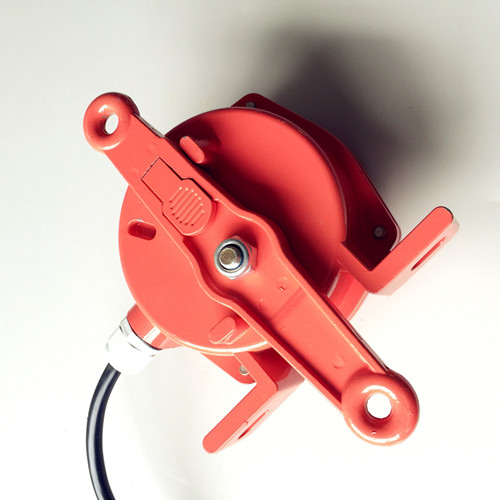

双向手动复位拉绳开关DB-AQLS

是一种胶带运输机现场紧急事故停机的保护装置，主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自动化控制的传感元件。

分为自动和手动两种停机方式，双向拉绳开关是一种胶带运输机现场紧急事故停机的保护装置，主要 应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自 动化控制的传感元件。
拉线开关的钢丝绳一端固定在一个固定的环上，另一端固定在开关臂杆上，钢丝绳应每三粘一个支撑，端部固定在拉线开关臂杆的孔上，开关到固定端的距离通常不过30米，两开关之间的距离通常不过60米，向上向下或拉动的力促使臂杆转动到了警位置，触动微动开关并锁定直到人工手动复位。

拉绳开关的钢丝绳一端固定在一个固定的拉线螺栓上，另一端固定在 开关臂上，钢丝绳应每3米用一个有孔螺栓支撑，开关到固定点的距离应 不过30米，两开关间的距离不过60米。当外力促使开关臂杆转动到报 警位置时，触动微动开关并锁定，直到人工复位。适用于室内外安装。表面处理可用于酸、碱、盐性区域。镀镍表面用于强腐蚀区域。

技术参数：

工作电压：48V/220VAC/380VAC±15%

负载电流：≤5A

缘电阻：＞500MΩ

输出信号：开关量信号

环境温度：-20℃~+60℃

环境湿度：＜90%

护等级：IP67
复位方式：自动/手动复位

响应时间：＜2mS

控制触点容量：220V/380V/3A/5A/10A/15A

动作力：50±10N

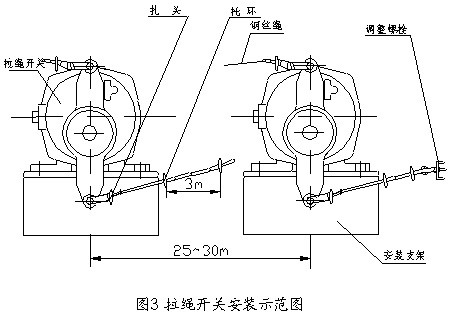

安装调整：

应安装在输送机两边具有检修通道的地方，安装位置应检修人员在紧急情况下操作方便。

1、将拉绳开关固定在机架上。

2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。

3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并两侧张力均衡。

（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）

双向手动复位拉绳开关DB-AQLS

        工作电压：48v/220V /380V AC+15%

        负载电流：5A 响应时间<2ms
