宏晋GTR-168柴油发电机控制器产品簡介

宏晋GTR-168柴油发电机控制器是一款高性價比、的柴油引擎發電機控制器，具UL、CUL與CE認證。採用鑰匙開關來操控發電機，提供手動、關機、自動三種模式，操作簡便無須作特別訓練。停機保護功能有: 緊急停車、速、高水溫、低油壓與多次盤車失敗。並提供低電瓶電壓警示運轉與直流電源指示。採用歐式端子，配線穩固且安裝與拆換簡易。控制器後端有一組10端的指撥開關，可依系統需求作設定變更，達到減少庫存與可程式化操控。內建5個電力繼電器可承受5安培直流電流，省去外接電力繼電器，節省安裝配線成本。GTR 168無論在功能上，保護裝置上與操作便利性都是您的選擇。

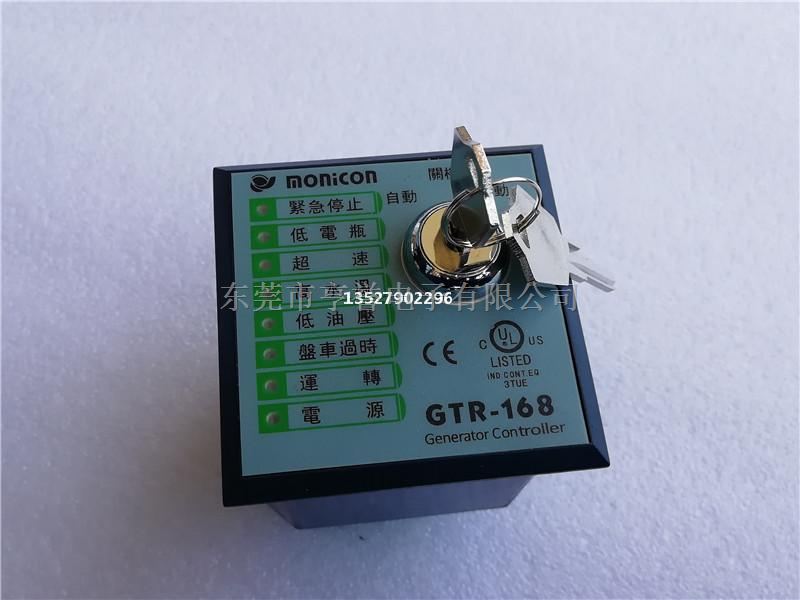

1、面板說明

A、顯示燈號說明

   緊急停止燈號指示

   低電瓶燈號指示

   速燈號指示

   高水溫燈號指示

   低油壓燈號指示

   盤車過時燈號指示

   運轉燈號指示

   電源燈號指示

B、操作開關說明

  自動(ATS)

系統待機及可偵測外部ATS接點信號，自動起動發電機。

關機(Off)

現場手動停止發動中之引擎／故障警報清除。

  手動(Manual)

現場手動起動靜止中之引擎。

宏晋GTR-168柴油发电机控制器英文代碼

1   電瓶正極輸入         ++

2   電瓶負極輸入         GND

3   起動馬達電驛輸出     Motor

4   燃油閥電驛輸出       Valve

5   警報電驛輸出         Alarm

6   停車輔助電驛輸出     S

7   預熱輔助電驛輸出     PreHeat

8   充電機               Charge

9   緊急停車開關輸入    Em.S

10   高水溫開關輸入     H.W.T.

11   低油壓開關輸入     L.O.P.

12   自動開關輸入       ATS

13   頻率偵測輸入端     F.D1

14   頻率偵測輸入端     F.D2

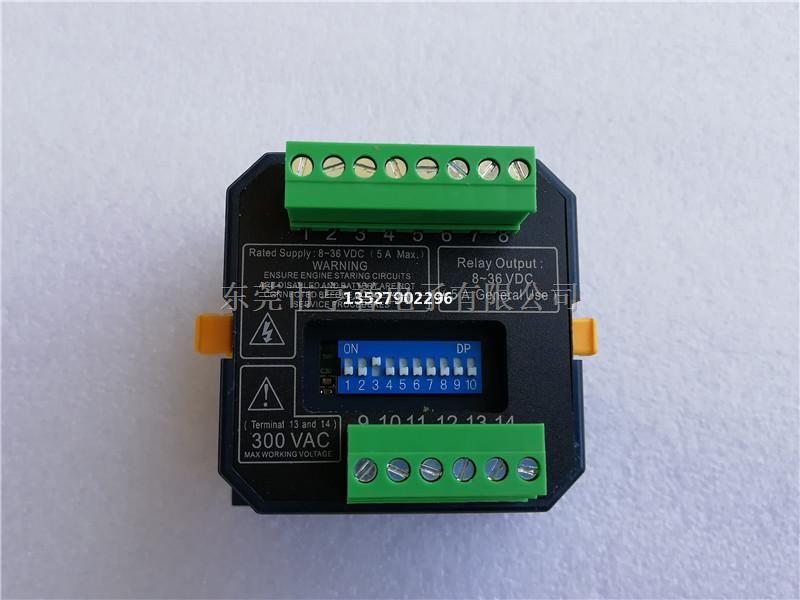

背板說明

A、指撥開關調整與設定

   Pin1與Pin2為停車時間與盤車間歇的設定開關，其定義如下表格：

Pin1    Pin2     停車(盤車間歇)時間

OFF     OFF        5秒

ON      OFF        10秒

OFF     ON         15秒

ON      ON         20秒

Pin3：系統頻率設定【ON：50Hz；OFF：60Hz】

Pin4：油壓退起動馬達【ON：啟用；OFF：關閉】

Pin5：油壓開關型態【ON：常開；OFF：常閉】

Pin6：前置預熱（惰速）時間【ON：10（120）秒；OFF：1（10）秒】

Pin7：低電瓶電壓設定【ON：10.5VDC；OFF：21VDC】

Pin8與  Pin9為冷機時間設定開關，其定義如下表格：

Pin8     Pin9         冷機時間

OFF       OFF          0秒

ON        OFF          60秒

OFF       ON           150秒

ON        ON           300秒

Pin10：惰速與預熱之切換【ON：惰速；OFF：預熱】[註   1]

宏晋GTR-168柴油发电机控制器規格說明

   直流電源：

8~36 DCV

   消耗功率：

Max.5 W。

   頻率量測：

0～80 Hz輸入電壓範圍為  5～300VAC

   繼電器輸出：

起動輸出電驛：5A

油閥輸出電驛：5A

預熱輸出電驛：5A

警報輸出電驛：5A

停機輸出電驛：5A

   工作溫度範圍：

-40 ℃ ～   70 ℃

   尺寸(W * H * D)：

72mm ×   72 mm ×  58mm

   開孔尺寸(W * H)：

68 mm ×   68 mm

   重量：

160公克   (0.35 lb.)
