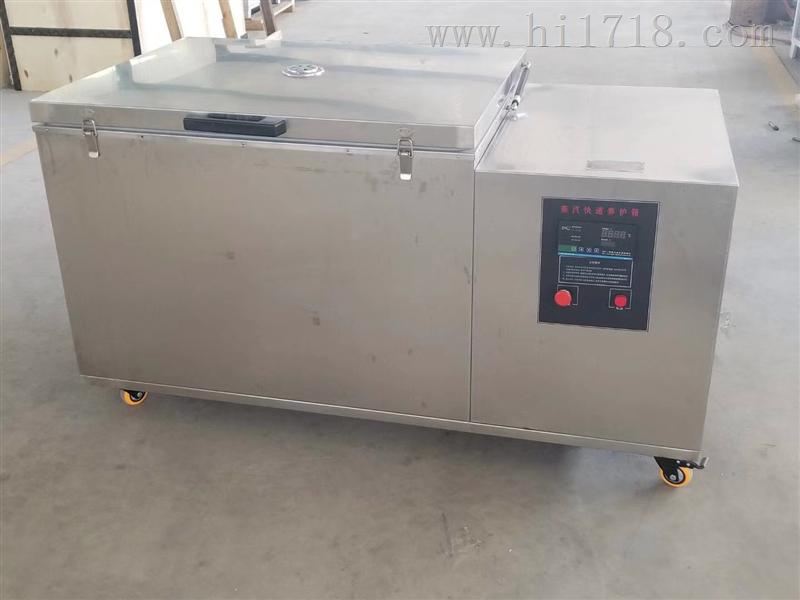

蒸汽快速养护箱  ZKY-400型混凝土试件蒸汽养护箱 内外不锈钢蒸汽快速养护箱

一、概述：

   本设备是根据用户要求而设计的新品，是砼试件进行蒸汽养护实验的设备。合JTG/T F50-2011《公路桥涵施工技术规范》要求.

   本设备采用加热水箱和试验箱分体设计,试验过程按控制仪设定的温度.时间和程式分别进行静置.升温.恒温.降温四个过程,并根据客户要求控制升温.降温速率且升温速率可调。

二.技术参数：

1、带模式件尺寸：195mm×195mm×175mm

2、箱体内径尺寸：955mm×725mm×620mm

3、整机外型尺寸：1415mm×890mm×900mm

4、试 件 组 数 ：8组（共24块）

5、升 温 速 率 :≤15℃/h(可调）

6、加 热 功 率 ：4.0kw(新型加热管）

7、电       压 ：220±10V

8、频       率 ：50±1Hz

工作原理：

由加热水箱内产生蒸汽，经管路将蒸汽送入试验箱工作室内。当箱内温度低于温度目标值时，蒸汽进入箱内；当温度过目标值时关闭进气及加热。以此来控制箱内升温速度及恒温温度值。

5.1、控制仪按键功能：

（a）、控制仪面板如上图所示，面板上有两排数码管显示器：

      PV窗口显示箱内温度及参数代码；

      SV窗口显示目标值；

（b）、控制仪面板上有4个指示灯：

      AL1 当加热时亮红灯；

（c）、控制仪面板有三个按键：

    SET键：为进入参数设定和保存设定数值并退出操作键；

    ∨ 键：在设定参数时为累减调节键；

    ∧ 键：在设定参数时为累加调节键；
