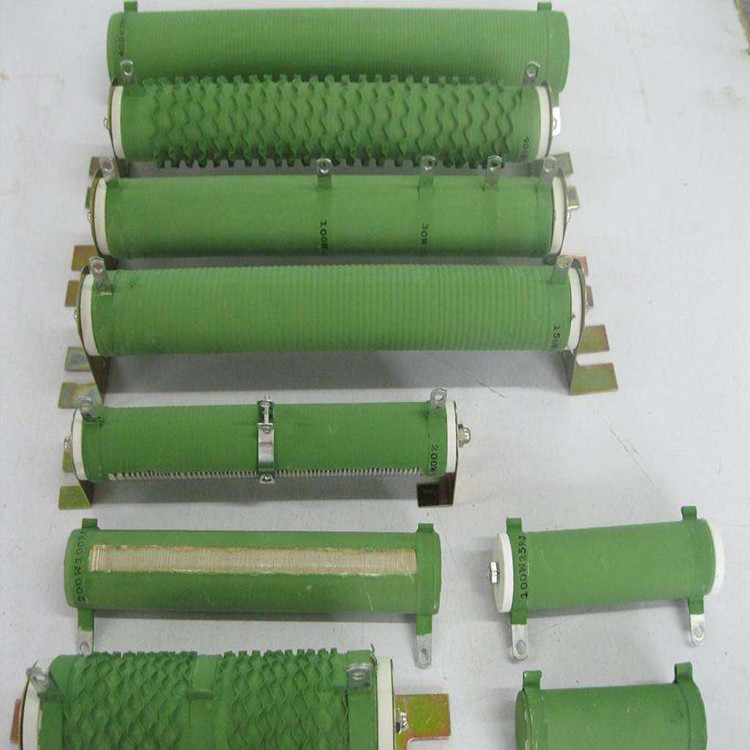

制动电阻，是波纹电阻的一种，主要用于变频器控制电机快速停车的机械系统中，帮助电机将其因快速停车所产生的再生电能转化为热能。

　　制动单元原理：制动单元由大功率晶体管GTR及其驱动电路构成。其功能是为放电电流环节电容器在规定的电压范围内储存不了或者内接的制动电阻来不及消耗掉而使直流部分“过压”时，需要加外接制动组件，以加快消耗再生电能的速度。

　　制动电阻原理：电动机在工作频率下降过程中，将处于再生制动状态，拖动系统的动能要反馈到直流电路中，使直流电压UD不断上升，甚至可能危险的地步。因此，须将再生到直流电路的能量消耗掉，使UD保持在允许范围内。制动电阻就是用来消耗这部分能量的。

　　制动单元+电阻：制动单元由大功率晶体管GTR及其驱动电路构成。其功能是为放电电流IB流经制动电阻提供通路。

    以下是制动单元的动作过程：

　　a、当电动机在外力的作用下减速时，电机以发电状态运行，产生再生能量。其产生的三相交流电动势被变频器逆变部分的六个续流二管组成的三相全控桥整流，使变频器内直流母线电压持续升高。

　　b、当直流电压某一电压（制动单元的开启电压）时，制动单元功率开关管开通，电流流过制动电阻。

　　c、制动电阻释放热量，吸收再生能量，电机转速下降，变频器直流母线电压降低。

　　d、当直流母线电压降到某一电压（制动单元停止电压）时，制动单元的功率管关断。此时没有制动电流流过电阻，制动电阻在自然散热，降低自身温度。

　　e、当直流母线的电压重新升高使制动单元动作时，制动单元将重复以上过程，平衡母线电压，使系统正常运行。

　　由于制动单元的工况属于短时工作，即每次的通电时间很短，在通电时间内，其温升远远达不到稳定温升；而每次通电后的间歇时间则较长，在间歇时间内，其温度降到与环境温度相同，因此制动电阻的额定功率将大大降低，价格也随之下降；另外由于IGBT只有一个，制动时间为ms级，对功率管开通与关断的暂态性能指标要求低，甚至要求关断时间尽量短，以减少关断脉冲电压，保护功率管；控制机理也相对简单，实现较为容易。 由于有以上优点，因此它广泛应用于起重机等势能负载及需快速制动但为短时工作制的场合。

　　制动电阻的选择除受到变频器型能耗制动单元允许电流的限制外，与制动单元也并无明确的对应关系，其阻值主要根据所需制动转矩的大小选择，功率根据电阻的阻值和使用率确定。 制动电阻阻值的选定有一个不可违背的原则：应流过制动电阻的电流IC小于制动单元的允许电流输出能力，即：R > 800/Ic。其中：800 —— 变频器直流侧所可能出现的高直流电压。Ic —— 制动单元的大允许电流。为充分利用所选用的变频器型制动单元的容量，，然而这需要较大的制动电阻功率。在某些情况下，并不需要很大的制动转矩，此时比较经济的办法是选择较大的制动电阻阻值、也因此可以减小制动电阻的功率，从而减少购买制动电阻所需的费用，这样的代价是制动单元的容量没有得到充分利用。

　　在选定了制动电阻的阻值以后，应该确定制动电阻的功率值，制动电阻功率的选取相对比较繁琐，它与很多因素有关。制动电阻消耗的瞬时功率是制动电阻可以长期不间断的工作可以耗散的功率数值，然而制动电阻并非是不间断的工作，这种选取存在很大的浪费，在本产品中，可以选择制动电阻的使用率，它规定了制动电阻的短时工作比率。制动电阻使用率。实际使用中，可以按照上式选择制动电阻功率，也可以根据所选取的制动电阻阻值和功率，反过来计算制动电阻所能够承受的使用率，从而正确设置，避免制动电阻过热而损坏。
