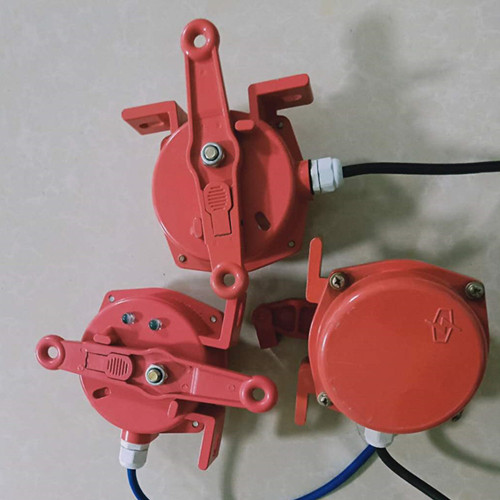

爆拉绳开关ExKLT2-Ⅱ-Q

ExKLT2-Ⅱ-Q双向拉绳开关是用于胶带运输机场紧急事故停机的一种保护装置。当紧急事故发生时，在现场任意处启动拉绳开关，均可发出停机信号。

工作原理及结构特征：

本机采用转动式凸轮结构，当拉动拉绳开关的任意一侧或同时拉动两侧绳索时，均可驱动凸轮，使开关动作转换，同时发出停机信号。

BKLT2-I型爆双向拉绳开关采用自动复位方式。

ExKLT2-Ⅱ型爆双向拉绳开关采用手动复位方式。即当故障排除后操作者须拉出复位杆，方能使本机恢复正常工作状态。

安装方法请参照图2进行

一 安装步骤及安装方法:

1．确定安装位置：爆拉绳开关应安装在人行过道一侧，沿线布置。每台拉绳开关之间距离以30米左右为宜。如120m长皮带机安装2台为宜，其高度可参照安装示意图以便于现场工作人员使用为准。

2．  安装位置确定后，将安装支架固定在胶带机架上，安装支架配有2-Φ12固定孔，用户可用M10×25螺栓固定在支架上。

3．将拉绳开关用M10×30螺栓固定在支架上。

4．将钢丝绳托环焊接在胶带机机架上，每隔3米安装一个，然后将钢丝绳放在托环上。

5.将4mm左右的钢丝绳分别系在开关两侧的拉环上，然后用Φ5扎头固定。

6.将整条钢丝绳两端用扎头紧固在调正螺栓上，然后旋动螺栓进行调正，以钢丝绳松紧程度适宜为准。

接线：

本系列爆拉绳开关采用三点式信号开关，均引出一条1米长的三芯橡套电缆线。其中线号：1、2为常闭接点，1、3为常开接点。用户可参照图3接线原理图自行选用。

注意事项：

1.对坡度的胶带机应适当缩短绳索长度。

2.安装后拉绳松紧适宜，以开关复位。

订货须知：

1.请注明开关名称、型号、数量、供货期

2.我厂备有拉绳开关装配件、钢丝绳、覆塑钢丝绳，欢迎选购。

3.对本产品开关结点形式、开关量有要求，请面议，我方可另行设计制作。

使用条件：（工作环境）

环境温度：-40℃∽+60℃。          相对湿度：不大于90%。

大气压力：80∽110kpa。            海拔高度：不过2000M。

使用寿命：开关动作1万次。        缘电压：AC1000V试验1分钟。

主要技术指标：

MG135.T2-B双向拉绳开关

腐拉绳开关（不锈钢）MG135-T1-P-S

M135.T2/G跑偏开关 拉绳开关

接近开关BI5-M18-AN6X 7M

电感式接近开关BI5-M18-AN6X 5M

接近开关BI5-M18-AN6X 2M

回讯开关STN1202

两级跑偏开关KPT1-20-35 5A/220/380V/ExdⅠ
爆拉绳开关ExKLT2-Ⅱ-Q 5A/380V/ExdⅡBT6
