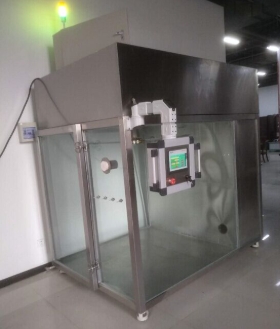

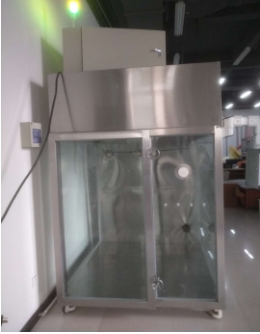

GB10963.1断路器机械冲击试验机

符合标准：

GB10963.1-2020《电气附件-家用及类似场所用过电流保护 断路器 第1部分：用于交流的断路器》第9.13.1及图7IEC60898-1:2015

试样及限制：电涌保护器、交流空气式断路器

试样用途：断路器机械冲击试验机用于电涌保护器、断路器产品测试，验证断路器在正常使用中可能遭受到机械冲击的外露部件的抗冲击能力

测试原理：断路器机械冲击试验机通过电机控制凸轮抬升装有断路器的安装板，瞬间自由跌落至装有弹性系数 25N/mm 的螺旋形弹簧的金属止动板上，如此往复 50 次，试样通过转台切换另外 3 个 90 度方向重复试验 50 次

设备结构及特点：

1、采用PLC控制，触摸屏操作，伺服电机驱动，控制精准；

2、通过凸轮偏心距定跌落高度，无偏差。

3、采用怡合达定制弹性系数螺旋形弹簧；

4、转台可4-90°旋转，真是模拟断路器各个方向的抗冲击测试。

主要技术参数：

电气控制方式：PLC智能集成控制、人机触摸界面操作

驱动：电机驱动机构凸轮

测试工位：单工位

螺旋形弹：簧弹性系数 25N/mm

基座 4，平台 B，木板C:硬木，涂成黑色

跌落高度：40mm

转台：可4-90°旋转固定

配重砝码：100g*10个，150g*5个，200g*5个

试验次数：0-999999 次，触摸屏预置

跌落间隔时间：0-999999s，触摸屏预需

设备尺寸、重量：WDH=900x600x1350,约120kg

使用环境：电源：AC380V±10% 50Hz，1kVA，工作温度0-40℃ 湿度30%-90%；
