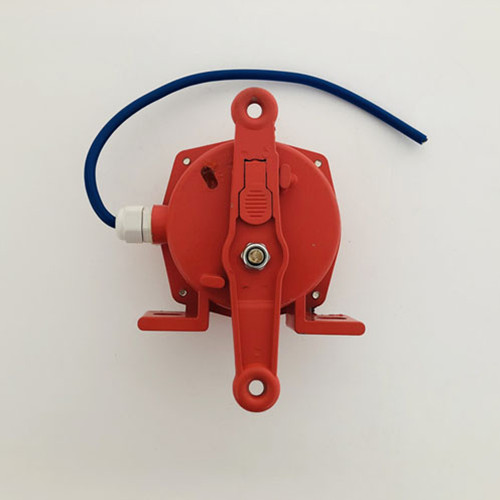

手动拉绳开关WSK-K216-LK

用于胶带运输机现场。当发生紧急事故时，便启动本机使运输机立即停机事故的扩大。本产品由于安装方便、开关性能，在胶带运输机中得到广泛应用。

结构特征与工作原理：

本开关采用回转式凸轮结构。当拉杆手回转时，凸轮随之转动，使微动开关动作，输出开关量，发出报警信号和停机信号。复位方式拉绳开关I型为自动复位，拉杆解除拉力后，凸轮结构自动复位到原始状态。拉绳开关II型为手工复位，凸轮轴回转到角度自锁定位，需手工复位手柄后凸轮方能返回原始状态。本装置采用水、尘密封设计，较好水、灰尘进入机壳内。

安装调整
本产品一般安装在胶带运输机沿线两线机架上。
1.将开关固定在支架上。
2.两机之间距离为25~30m，采用直径Ф4mm的钢丝绳连接，松紧应适度。
3.为了减少钢丝绳自重对开关影响而产生误动作，每隔3m处的机架上焊一个托环，以支撑钢丝绳其能正常工作。

使用环境条件：

a.环境温度：-40℃~60℃

b.相对湿度不大于85%

c.海拨高度不过2000m

d.使用寿命：开关动作10万次

e.缘电压：AC1000试验1分钟

接线使用

先切断总电源，接着要用复用表测出火线，开关是要装在火线的一端，将火线在适合的地方剪断，便有两个接头了，拉线开关也有两个接头 。将火线的两个接头削皮露出金属丝，分别任意接到开关的两个接头上。在连接好的接头将过长的金属丝剪掉，以两条金属丝碰撞短路。旋开拉线开关的盖子，可以看见那里有一个金属转轴，它的一端是有洞的。拉线开关的塑料外壳侧面也有一个洞，先将拉线穿过塑料外壳洞口将拉线引入拉线开关内，再将引入的拉线一端引入转轴，打结，将打结后过长的拉线修短，便可以了。然后旋好拉线开关的盖子，触电。
