BOSCH-REXROTH溢流阀备件与修理
产品说明

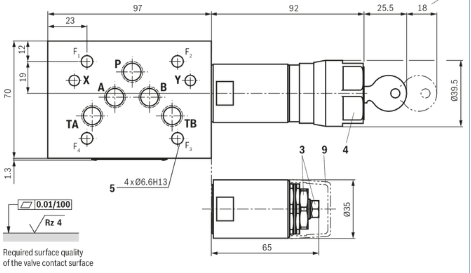

ZDB10D 和 Z2DB10D 型压力阀是一种采用叠加阀板设计的直动式溢流阀。
这些阀门主要由带阀座 (2) 的壳体 (1) 和控制阀芯 (3) 组成。可通过调整类型 (4) 设置系统压力。
阀门在静止位置时处于关闭状态并可防止液压系统及其组件过压。
这些阀门响应迅速、无噪音且几乎无。得益于阀座设计,这些阀门还可抗油污。控制阀芯 (3) 的集成式衰减装置可确保阀门在流量不断增加时也具有极高稳定性和较低的压力增量。
这些阀门在交付时被设置为可能压力。施加在通道 P 中的系统压力作用于控制阀芯 (3)。如果系统压力升高到超过设定值,控制阀芯 (3) 即会打开,液压油从通道 P 流入通道 T。这可将系统压力限制到设定值。
对于型号“MP”而言,可通过测量油口 (5) 处的压力负载单元来记录和监控设定系统压力(请参阅尺寸)
在博世力士乐,我们为所有类型的应用提供比任何竞争对手都更广泛,
而且最为全面的开/关阀、逻辑阀、安全阀、压力阀以及其他液压阀。
从单向阀、压力阀到流量控制阀、定向插装阀,您可以准确找到实现决方案所需的阀门。
BOSCH-REXROTH溢流阀备件与修理
溢流阀选用:
由操作压力决定安全阀的公称压力,由操作温度决定安全阀的使用温度范围,由计算出的安全阀的定压值决定弹簧定压范围,再根据使用介质决定安全阀的材质和结构型式,再根据安全阀泄放量计算出安全阀的喉径。以下为安全阀选用的一般规则。
(1)热水锅炉一般用不封闭带扳手微启式安全阀。
(2)蒸汽锅炉或蒸汽管道一般用不封闭带扳手全启式安全阀。
(3)水等液体不可压缩介质一般用封闭微启式安全阀,或用安全泄放阀。
(4)高压给水一般用封闭全启式安全阀,如高压给水加热器、换热器等。
(5)气体等可压缩性介质一般用封闭全启式安全阀,如储气罐、气体管道等。
(6)E级蒸汽锅炉一般用静重式安全阀。
(7)大口径,大排量及高压系统一般用脉冲式安全阀,如减温减压装置、电站锅炉等,如图8所示。
BOSCH-REXROTH溢流阀备件与修理
BOSCH-REXROTH溢流阀备件与修理
