XS12JK-4P/Y磁性转速传感器
价格:电议
地区:湖北省 黄冈市
电 话:0713-2115868
手 机:13593699788
传 真:0713-2115858

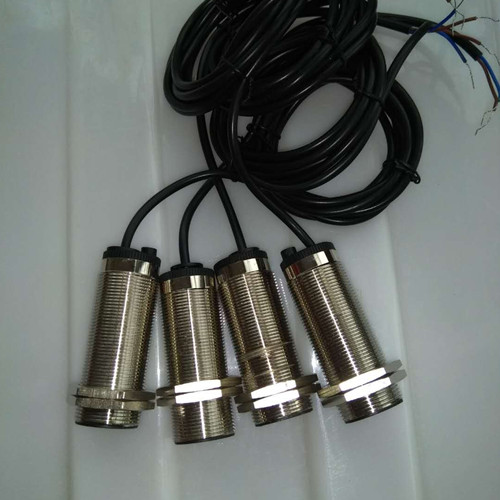

XS12JK-4P/Y磁性转速传感器

XS12JK-4P/Y磁性转速传感器采用电磁感应原理实现测速,在传感器前端绕有线圈,当齿轮旋转时,通过传感器线圈的磁力线发生变化,在传感器线圈中产生周期性的电压,通过对该电压处理计数,就能测出齿轮的转速。该传感器具有:体积小、结实、寿命长、不需电源和润滑油等优点,与一般二次仪表均可配用。外壳使用不锈钢,输出信号强,干扰性能好,安装使用方便,可在烟雾、油气、水气等恶劣环境中使用。

由于采用了新型工艺和材料,传感器灵敏度国内同类产品,该传感器可与SZC 系。传感器外壳为M16×1 不锈钢管,前端为φ3.5 纯铁,内装线圈等并由环氧树脂封装。 传感器引出线采用X12K4P 航空插头座,其插座部份经车圆后与不锈钢螺纹管封装,并将四个接线端对接,因此插头引出线可接至任意相邻二端。
XS12JK-/Y磁性转速传感器|磁阻式速度开关


麻城图尔克主营产品:

A.工业自动化传感器系列:

电感式接近开关、电容式接近开关、磁感应接近开关、霍尔传感器、光电开关,磁性开关,矿用开关,位置传感器

B.带式输送机自动保护装置系列:

双向拉绳开关、双向平衡拉绳开关、两级跑偏开关,料流检测器,溜槽堵塞检测器、速度打滑检测器、阻旋式料位控制器,纵向开关,拉线开关、偏开关、行程开关。

C.天车撞仪系列:

激光撞仪、声光报警器、多功能报警器。

D.凸轮控制器系列:

电子凸轮控制器、电子主令速比控制器、主令开关。

XS12JK-4P/Y磁性转速传感器成渐开线齿形是z适合的齿形。用大模数的齿轮或用其他的齿形将会产生大的波形畸变,这将会妨碍精测量。安装时要注意磁的中心应处在齿轮的中心位置上
输出波形:近似正弦波(≥50r/min时)
输出信号幅值:50r/min时≥300mV

传感器铁芯和被测齿轮齿顶间隙 δ=0.5mm
被测齿轮模数 m = 2
齿轮                Z = 60
材料               电工钢
信号幅值大小,与转速成正比,与铁芯和齿顶间隙的大小成反比。
测量范围:50~5000Hz
使用时间:连续使用
工作环境:温度 -20~+60?C
输出形式:导线
外形尺寸:外径M16×1 总长120mm(总长可根据用户定制)
重量:约100g(不计输出导线)

 使用事项;
1.安装时传感器M16×1螺纹不得损伤起毛,六角螺母并紧后,不得松动。
2.安装时传感器铁芯和被测齿轮齿顶间隙 δ=0.5mm,并希望能尽量减少间隙δ以输出信号幅值。
3.有要求和规格请直接咨询我司业务人员
